Оптимальный выбор между пирометром и тепловизором.

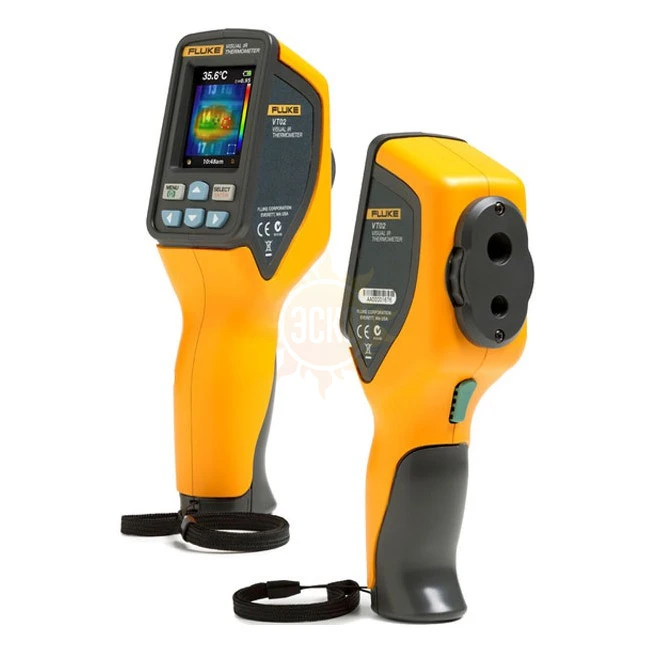

Описание Fluke VT02
До сих пор, электрикам и монтажникам, инженерам-вентиляционщикам и автомобильным техникам приходилось выбирать между инфракрасными термометрами, фокусировавшимися в одной точке и тепловизорами с высоким разрешением (инфракрасными камерами). Визуальный термометр VT02 компенсирует недостатки обоих, так как показания температуры в одной точке может быть недостаточно, а тепловой снимок не всегда может удовлетворить требования по измерению и диагностике. Данный инструмент сочетает в себе детализацию тепловизора, изображение, как у цифровой камеры и возможность получения температуры точки, как у инфракрасного термометра.
Проведение измерений в электрических, промышленных, вентиляционных и автомобильных приложениях осуществляются гораздо быстрее, по сравнению с инфракрасным термометром, который требует нескольких измерений и записи результатов вручную. VT02 мгновенно обнаруживает проблемы, используя смешанные тепловые и цифровые изображения. Он может отображать и сохранять чисто визуальные, чисто инфракрасные или смешанные изображения (25, 50 и 75 процентов). Самые горячие точки отмечаются красными маркерами, а самые холодные — синими. Показание температуры обеспечивается в центральной точке. Изображения сохраняются на micro-SD карточку, что исключает необходимость записывать показанию вручную.
Разработка инструмента, который проще в изготовлении, чем традиционный тепловизор, требует применения исключительных инноваций. Используя «сверхтонкие пироэлектрические технологии», инженеры обнаружили способ раздвинуть границы технологий, освоив новый достаточно плотный массив для создания инфракрасной тепловой карты.
С доступным, компактным и интуитивным VT02 разберется специалист любого уровня, от опытного инженера до стажера. Изображения с VT02 могут быть импортированы в SmartView (поставляется в комплекте с VT02) для анализа и составления отчетов об обнаруженных проблемах, которые могут быть предоставлены руководству или заказчику.
Особенности визуального инфракрасного термометра FLK-VT02
- Достоверность результатов измерений
- Мгновенное обнаружение проблем
- Указание точек маркерами высокой и низкой температуры
- Документирование проблем с использованием программы SmartView® – замечательный способ завоевать авторитет у клиентов
- Эффективное диагностирование неисправностей
- Расширьте спектр своих диагностических услуг, используя визуальный инфракрасный термометр
Основные области применения:
Техобслуживание в промышленности
Определение потенциальных неисправностей при помощи обнаружения горячих точек и определения степени износа оборудования. Поддержка оптимальных рабочих характеристик и безопасных условий
- Контакты реле стартера двигателя и перегрузки
- Насосы, подшипники и обмотки
- Ремни и приводные валы
- Электрические перегрузки и проблемы с проводкой
- Проверки работоспособности
Электрика
Устраняется необходимость выполнения таких трудоемких операций, как снятие показаний с несколькими системами разметки и запись вручную измеренных ИК-термометром температур. Доказательство качественно выполненной работы с помощью сохраненных изображений и профессионально выполненных отчетов
- Проверка температуры оборудования и трансформаторов
- Обнаружение перегрева предохранителей, проводов, изоляции, разъемов, зажимов и переключателей
- Предотвращение перегрузки двигателей из-за тока гармоник
Системы ОВКВ и холодильные установки
Вы сможете увидеть больше, чем просто температуру благодаря наложению изображений с прозрачностью 25 %, 50 % и 75 %, которые помогут определить потенциальные проблемы быстрее и подробнее. Доказательство качественно выполненной работы с помощью сохраненных изображений и профессионально выполненных отчетов
- Системы обогрева и охлаждения
- Определение повреждений несущих элементов
- Определение поверхностных температур и калибровка температуры по зонам
Автомобильная промышленность
Выявление закупорок в системах отопления и охлаждения. Диагностирование проблем автомобильной электрики. Быстрое выявление неисправностей подшипников без использования других менее эффективных приборов
- Проверка систем двигателя, тормозов и отопления/охлаждения
- Проверка рабочих характеристик
- Электропроводка, подшипники и выхлопная система
- Гидравлические компоненты, компрессор и уплотнения
| Температура | |
| Диапазон измеряемых температур | от -10 °C до +250 °C (от 14 °F до 482 °F) |
| Погрешность измерения температуры | ±2°C или ±2% от показаний в °C, выбирается большее значение (при номинальной температуре 25 °C) по результатам испытаний |
| Экранная подстройка коэффициента излучения | Да |
| Экранная компенсация фоновой температуры | Да |
| Качество изображений | |
| Частота обновления изображения | 8 Гц |
| Тип приемника излучения | Неохлаждаемая сверхтонкая пироэлектрическая керамика |
| Спектральный диапазон ИК | от 6,5 мкм до 14 мкм |
| Минимальное расстояние фокусировки | 50 см (19,6") |
| Поле зрения | 20° X 20° |
| Представление изображений | |
| Цветовые палитры | Горячий металл, радужная, радужная высококонтрастная, градации серого и градации серого инвертированная. |
| Уровень и диапазон | Автоматический |
| Возможности просмотра | Наложение от чистого ИК до чистого видимого с шагом 25%. |
| Отслеживание горячей точки и холодной точки | Да |
| Съемка изображений и хранение данных | |
| Создание тепловых снимков | Изображение фиксируется для просмотра перед сохранением. |
| Носитель данных | Карта памяти Micro SD 4 ГБ (более 10 000 отдельных изображений) |
| Формат файлов | Формат .is2 с сохранением на SD-карту. При импорте в программу SmartView® (включенную в комплект поставки) можно создавать профессиональные отчеты, или можно экспротировать изображения в различные форматы (BMP, DIB, GIF, JPE, JFIF, JPEG, JPG, PNG, TIF и TIFF). |
| Просмотр содержимого памяти | Прокрутка всех сохраненных изображений и просмотр на экране. |
| Общие характеристики | |
| Рабочая температура | от -10 °C до +45 °C (от 14 °F до 113 °F) |
| Температура хранения | От -20 °C до +60 °C (от -4 °F до 140 °F) |
| Относительная влажность | от 10 % до 90 % без конденсации |
| Дисплей | Диагональ 2,2" |
| Органы управления и настройки | Выбор цветовой палитры Выбор цветовой палитры Выбираемая пользователем шкала температур (°F/°C) Установка даты и времени Выбор коэффициента излучения Компенсация фоновой температуры |
| Программное обеспечение | ПО SmartView® для анализа и создания отчетов. |
| Батареи | 4 AA |
| Ресурс батареи | 8 часов |
| Функции энергосбережения | Отключение после 10 минут бездействия |
| Электромагнитная совместимость | CE EN61326-1:2006 |
| US FCC | CFR47: 2009 Class A. Part 15 subpart B. |
| Выдерживает падение с высоты | MIL-PRF-288000F; Class 2 section 4.5.5.4.2; 30 см |
| Размеры (В x Ш x Д) | 21 см x 7,5 см x 5,5 см (8,3" x 3" x 2,2") |
| Масса (с аккумулятором) | 385 г (13,5 унций) |
| Гарантия | 2 года |
Характеристики Fluke VT02
| Технические характеристики Fluke VT02 | |
|---|---|
| Дисплей | 2,2 |
| Диапазон t° | -10 +250 |
| Источник питания | 4 AA |
| Вес кг | 0.385 |

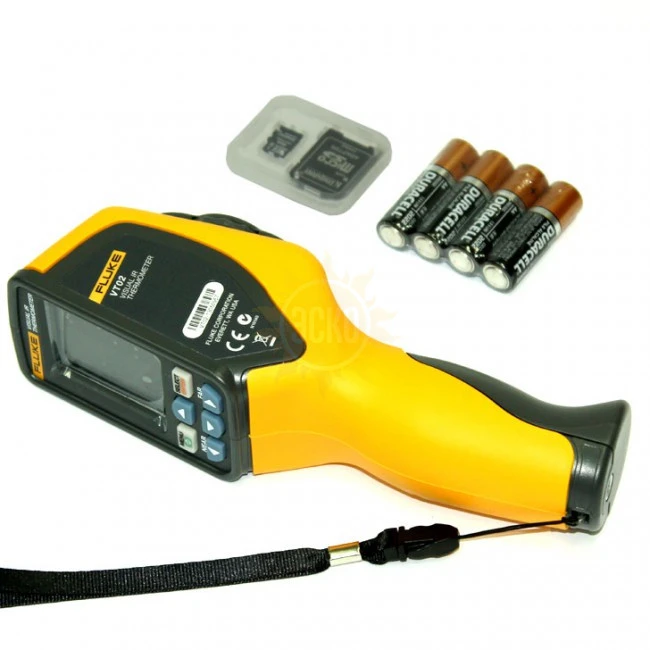

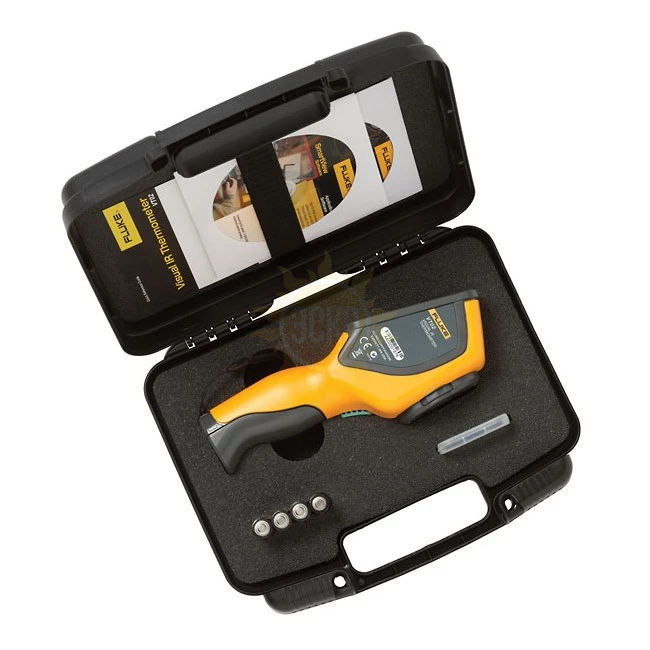

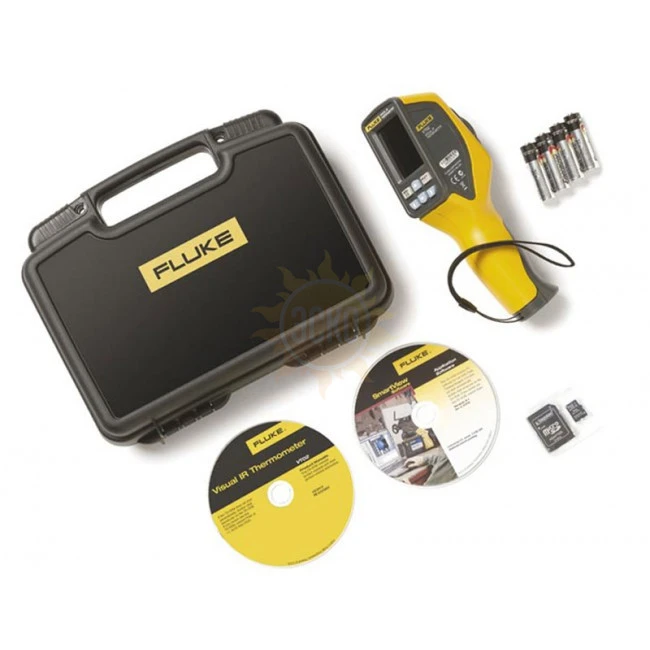

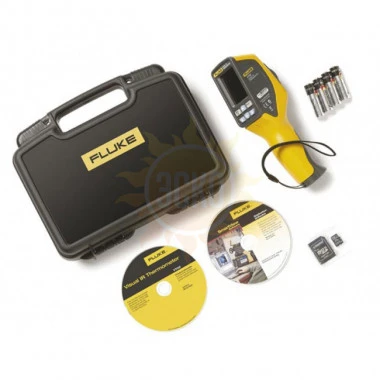

Комплектация Fluke VT02
| 1. | термометр |
| 2. | жесткий корпус |
| 3. | карта Micro-SD |
| 4. | адаптер карты Micro-SD для SD-карты |
| 5. | элемент питания типа AA |
| 6. | ремешок |
| 7. | печатное краткое руководство пользователя (EN, FR, DE, ES, упрощенный китайский) |
| 8. | компакт-диск с ПО SmartView® для анализа данных и составления отчетов |
| 9. | полное и краткое руководство пользователя на компакт-диске (на 21 языках) |
