ПИТ-300-У-4/20-Б14 — преобразователь измерительный постоянного и переменного тока

распечатать описание в PDF

Артикул: 00-00012664

ПИТ-300-У-4/20-Б14 — преобразователь измерительный постоянного и переменного тока

Температура рабочая

от -20 до +70 °C

Погрешность

±1%

Размеры

70х55х34 мм

Вес

100 г

15 000 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

с поверкой +3 700 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 2 года

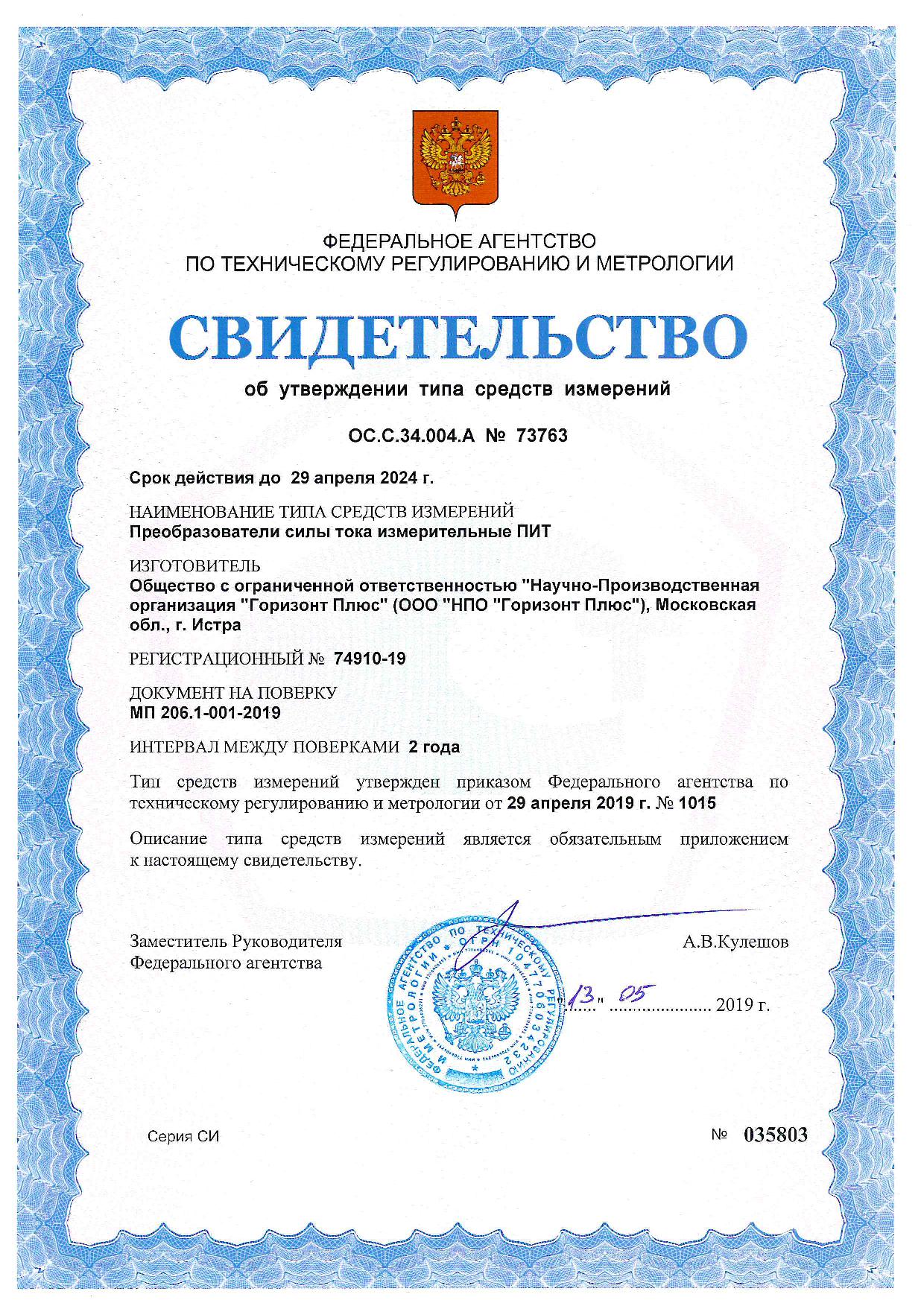

Госреестр 74910-19
до 29.04.2029

Межповерочный интервал 2 года

ТД «ЭСКО» официальный дистрибьютор Техно-АС в России

Назначение преобразователя измерительного постоянного и переменного тока ПИТ-У-4/20-Б14

Преобразователи измерительные серии ПИТ-_-У-4/20-Б14 предназначены для измерения постоянных, переменных и импульсных токов без разрыва цепи.

Данные преобразователи состоят из корпуса, печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0"-индикатор. Проводник с током проходит через отверстие в корпусе преобразователя без разрыва измеряемой цепи. Может крепиться на DIN-рейку при помощи промежуточной планки.

Варианты исполнения преобразователя измерительного постоянного и переменного тока ПИТ-У-4/20-Б14

Измерительные преобразователи ПИТ-_-У-4/20-Б14 выпускаются с разным диапазоном измеряемых токов:

ПИТ-20-У-4/20-Б14 - преобразователь измерительный постоянного и переменного тока 0...20 А;
ПИТ-50-У-4/20-Б14 - преобразователь измерительный постоянного и переменного тока 0...50 А;
ПИТ-100-У-4/20-Б14 - преобразователь измерительный постоянного и переменного тока 0...100 А;
ПИТ-150-У-4/20-Б14 - преобразователь измерительный постоянного и переменного тока 0...150 А;
ПИТ-200-У-4/20-Б14 - преобразователь измерительный постоянного и переменного тока 0...200 А;
ПИТ-300-У-4/20-Б14 - преобразователь измерительный постоянного и переменного тока 0...300 А.

По требованию заказчика возможно:

изготовление датчиков с расширенным диапазоном рабочих температур;
изготовление датчиков с однополярным питанием.

Основные преимущества преобразователя измерительного постоянного и переменного тока ПИТ-У-4/20-Б14

магнитопровод не насыщен;
усиленный корпус — транспортный вариант;
увеличенное отверстие под токовую шину;
минимальное энергопотребление;
возможность крепления на DIN-рейку.

Технические характеристики преобразователя измерительного постоянного и переменного тока ПИТ-300-У-4/20-Б14

Параметр	Значение
Параметр	ПИТ-50-У-4/20-Б14	ПИТ-100-У-4/20-Б14	ПИТ-150-У-4/20-Б14	ПИТ-200-У-4/20-Б14	ПИТ-300-У-4/20-Б14
Диапазон измеряемых токов, А	0...50	0...100	0...150	0...200	0...300
Допустимая перегрузка по измеряемому току, разы	1,5
Диапазон рабочих температур,°С	-20...+70
Основная приведенная погрешность, не более, %	1,0
Нелинейность выходной характеристики, не более, %	0,1
Выходной сигнал датчика, мА	4-20
Полоса пропускания, Гц	0-50000
Источник питания, В	±15 (±5%)
Диаметр отверстия под токовую шину, мм	14
Габаритные размеры, мм	70х55х34
Масса, г	100

Комплект поставки ПИТ-300-У-4/20-Б14

№	Наименование	Количество
1	Преобразователь измерительный постоянного и переменного тока ПИТ-300-У-4/20-Б14	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1
