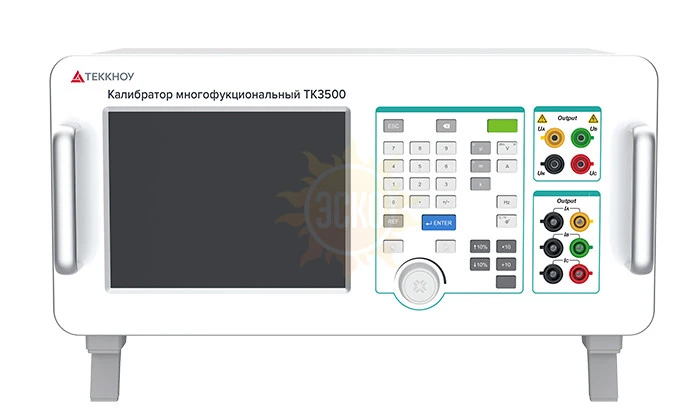

Калибратор электрической мощности ТК3500
распечатать
около 17 кг
< 70% - 40°C，
< 40%- 50°C
Описание
Существует множество видов электроизмерительных приборов для контроля различных показателей электросети. Счётчики и преобразователи тока широко применяются в разных областях, и требования к их точности и надежности все выше и выше, поэтому необходимо регулярно проводить процедуры поверки и калибровки.
В связи с этим компания Теккноу предлагает своим заказчикам ТК3500, многофункциональный прибор для поверки средств измерения мощности.
Калибратор объединяет в себе функции:
- генерации трехфазного переменного/постоянного тока
- генерации мощности переменного/постоянного тока,
- измерения трехфазного переменного тока, гармоники,
- измерения слабого сигнала постоянного тока и т. д.
Доступны две модификации прибора класса точности 0,02 и 0,05.
Данная измерительная система может широко использоваться в различных центрах стандартизации и метрологии, лабораториях производственных предприятий, НИИ и университетах.
Применение:
- Калибровка приборов переменного тока с имитацией нагрузки
- Калибровка приборов постоянного тока с имитацией нагрузки
- Калибровка при фактической нагрузке в режиме измерения переменного тока.
- Калибровка AC / DC преобразователей
- Синхронизация (Опция)
Спецификация
Генерация напряжение/ток
|
Диапазон |
Разрешение |
Стабильность ( %/min ) |
Погрешность ( k = 2 ) ( ppm*RD+ppm*RG)[1] |
Max ток нагрузки (mA) |
||
|
Класс 0.05 |
Класс 0.02 |
Класс 0.05 |
Класс 0.02 |
|||
|
57.7 В |
0.1 мВ |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
250 мА |
|
100 В |
1 мВ |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
150 мA |
|
220 В |
1 мВ |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
60 мA |
|
380 В |
1 мВ |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
40 мA |
|
Примечание【1】: RD – измеренное значение. RG – значение диапазона. То же ниже |
||||||
|
Диапазон |
Разрешение |
Стабильность ( %/min ) |
Погрешность ( k = 2 ) ( ppm*RD+ppm*RG) |
Max напряж. нагрузки (В) |
||
|
Класс 0.05 |
Класс 0.02 |
Класс 0.05 |
Класс 0.02 |
|||
|
1 A |
10 мкA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
12 В |
|
5 A |
10 мкA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
3 В |
· Диапазон выходного напряжения: 6 В ~ 456 В; Искажение: < 0.2%
· Диапазон выходного тока: 0.1 A ~ 6.25 A; Искажение: < 0.2%
· Функции защиты: защита от короткого замыкания по напряжению, защита от обрыва цепи по току и защита от перегрузки
Частота / Фаза / Гармоники
|
Степень симметрии |
Для напряжения не более 0.2%; Для тока не более 0.5%; Для фазы не более 0.5 °. |
|
Регулировка частоты |
Диапазон：45.000 Гц～70.000 Гц； Разрешение：0.001 Гц； Погрешность ( k = 2 )：0.02 Гц (класс 0.05)，0.01 Гц(класс 0.02) |
|
Регулировка фазы |
Диапазон：0.000°～359.999°； Разрешение：0.005°； Погрешность ( k = 2 )：0.02° (class 0.05)，0.01°(class 0.02) |
|
Гармоники |
Гармоники тока и напряжения 2～21 ； Амплитуда регулируется в пределах 0 ~ 25% ； Фаза регулируется 0 ~ 359.99 °. |
Генерация мощности
|
Тип |
Стабильность ( %/min ) |
Погрешность ( k = 2 ) ( %*FS)[2] |
||
|
Класс 0.05 |
Класс 0.02 |
Класс 0.05 |
Класс 0.02 |
|
|
Активная мощность |cosφ|≥0.5 |
0.01 |
0.005 |
0.05 |
0.02 |
|
Реактивная мощность |sinφ|≥0.5 |
0.02 |
0.01 |
0.1 |
0.05 |
|
Полная мощность |
0.02 |
0.01 |
0.1 |
0.05 |
|
Коэффициент мощности |
0.02 |
0.01 |
0.1 |
0.05 |
|
Примечание【2】：FS= значение диапазона напряжения × значение диапазона тока. |
||||
· Диапазон установки коэффициента мощности：-1.000 000…0.000 000…1.000 000
Измерение напряжения/тока в трехфазных цепях
|
Измеряемый параметр (3 фазы) |
Диапазон |
Разрешение |
Погрешность ( k = 2 ) ( ppm*RD+ppm*RG) |
|
|
Прямое подключение |
Подключение с помощью клещей [3] |
|||
|
AC Напряжение ACV |
57.7 В |
0.1 мВ |
300 + 200 |
—— |
|
100 В |
1 мВ |
300 + 200 |
—— |
|
|
220 В |
1 мВ |
300 + 200 |
—— |
|
|
380 В |
1 мВ |
300 + 200 |
—— |
|
|
AC Ток ACI |
1 A |
10 мкA |
300 + 200 |
—— |
|
5 A |
10 мкA |
300 + 200 |
0.2%*RG |
|
|
Примечание [3] : Функция измерения с токовыми клещами является опцией. При необходимости данная опция должна быть указана в заказе. |
||||
· Диапазон измерения напряжения: 6 В～456 В; диапазон измерения тока: 0.1 A～6 A
· Диапазон измерения частоты: 45 Гц～70 Гц; Погрешность ( k = 2 ) 0.01 Гц
· Диапазон измерения фазы: 0.000°～359.999°; Погрешность ( k = 2 ): 0.02°
Измерение мощности в трехфазных цепях
|
Измеряемая мощность |
Погрешность ( k = 2 ) |
|
|
Прямое измерение |
С токовыми клещами |
|
|
Активная мощность |
0.05%*FS |
0.2%*FS |
|
Реактивная мощность |
0.1%*FS |
0.5%*FS |
|
Полная мощность |
0.1%*FS |
0.5%*FS |
|
Коэффициент мощности |
0.1% |
0.5% |
Генерация напряжения/тока DC
|
Диапазон |
Разрешение |
Стабильность ( %/min ) |
Погрешность ( k = 2 ) ( ppm*RD+ppm*RG) |
Max ток нагрузки |
||
|
Класс 0.05 |
Класс 0.02 |
Класс 0.05 |
Класс 0.02 |
|||
|
75 мВ |
0.1 мкВ |
0.005 |
0.005 |
300 + 200 |
120 + 80 |
10 мA |
|
1 В |
10 мкВ |
0.005 |
0.005 |
300 + 200 |
120 + 80 |
10 мA |
|
10 В |
0.1 мВ |
0.005 |
0.005 |
300 + 200 |
120 + 80 |
10 мA |
|
30 В |
0.1 мВ |
0.005 |
0.005 |
300 + 200 |
120 + 80 |
500 мA |
|
100 В |
1 мВ |
0.005 |
0.005 |
300 + 200 |
120 + 80 |
150 мA |
|
300 В |
1 мВ |
0.005 |
0.005 |
300 + 200 |
120 + 80 |
50 мA |
|
Диапазон |
Разрешение |
Стабильность ( %/min ) |
Погрешность ( k = 2 ) ( ppm*RD+ppm*RG) |
Max напряж. нагрузки |
||
|
Класс 0.05 |
Класс 0.02 |
Класс 0.05 |
Класс 0.02 |
|||
|
1 мA |
10 нA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
10 В |
|
5 мA |
10 нA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
10 В |
|
20 мA |
100 нA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
10 В |
· Диапазон генерации напряжения DC: 10 мВ～330 В; Коэффициент пульсации: < 1%；
· Диапазон генерации тока DC: 0.1 мA～22 мA; Коэффициент пульсации: < 1%
· Функции защиты：защита от короткого замыкания по напряжению, защита от обрыва цепи по току и защита от перегрузки
Измерение малых сигналов постоянного тока (с преобразователя)
|
Поддиапазон |
Диапазон измерения |
Погрешность ( k = 2 ) |
Диапазон измерения пульсаций |
Пульсация неопределенности |
|
1 В |
± ( 0～1.2 ) В |
0.01%*RG |
0～30 мВ |
1 мВ |
|
10 В |
± ( 0～12 ) В |
0.01%*RG |
0～300 мВ |
10 мВ |
|
2 мA |
±( 0～2.4) мA |
0.01%*RG |
0～60 мкA |
2 мкA |
|
20 мA |
± ( 0～24 ) мA |
0.01%*RG |
0～600 мкA |
20 мкA |
· Измерение времени отклика: 0 ~ 1000 мс, неопределенность: 40 мс
Четвертый канал напряжения (опция)
· Диапазон напряжения: 100 В、380 В
· Рабочий диапазон: (0～110)%*RG
· Погрешность ( k = 2 ): 0.05%*RG
· Максимальная выходная мощность: 10 Вт
· Диапазон частоты: 45 Гц～55 Гц
· Примечание：Эта опция необходима для поверки синхронизаторов.
Общая техническая спецификация
|
Питание |
AC ( 220 ± 22 ) В，( 50 ± 2 ) Гц |
|
Максимальная потребляемая мощность |
350 ВТ |
|
Время прогрева |
30 минут |
|
Рабочая Температура |
0°C~45°C；
|
|
Температура хранения |
-20°C~70°C |
|
Относительная влажность воздуха (рабочая) |
< 80%- 30°C，< 70% - 40°C，< 40%- 50°C |
|
Относительная влажность воздуха при хранении |
20%~80%，без конденсата. |
|
Макс. высота |
< 3000 м |
|
Вес |
около 17 кг |
|
Интерфейс |
RS232 |
