Многофункциональный калибратор TK1058
распечатать
Описание

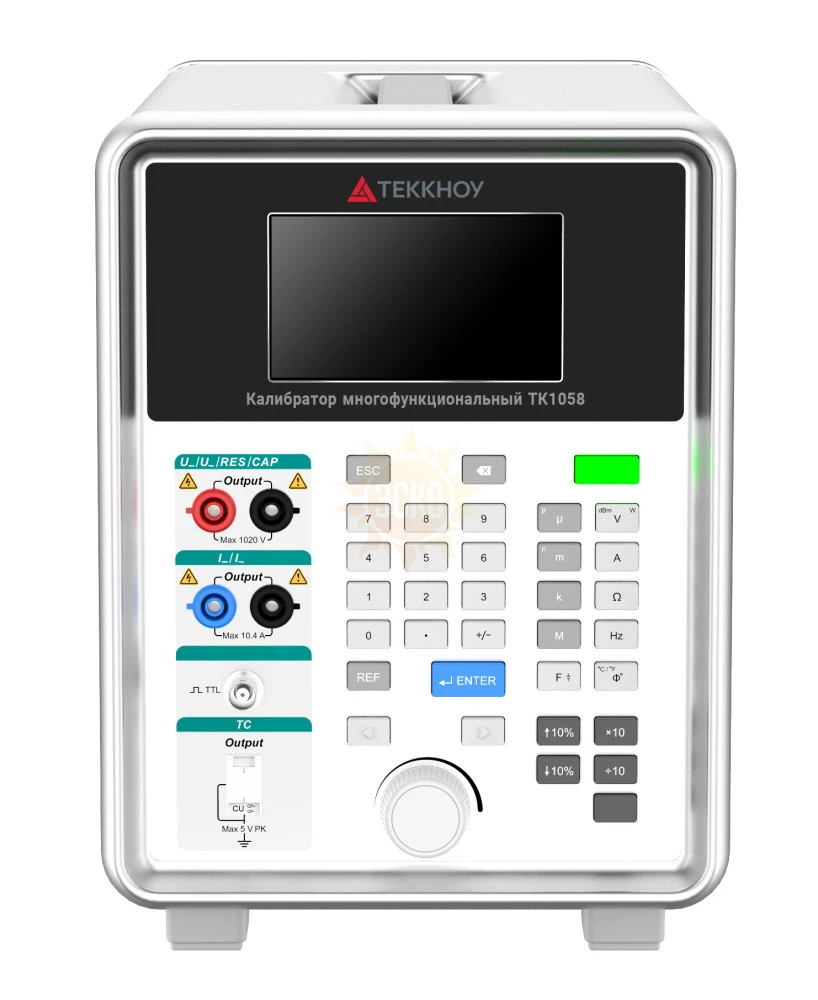

ТК1058 - многофункциональный высокоточный калибратор электрических сигналов, предназначен для воспроизведения AC/DC напряжения и тока, электрического сопротивления по постоянному току, частоты, измерения/воспроизведения сигналов термопар (TП) и не только. Применяется для поверки мультиметров до 4½ разрядов и широкого ряда электроизмерительных приборов, в том числе аналоговых. Базовая погрешность составляет 80 ppm. Портативность TК1058 открывает новые возможности в области поверки и калибровки, когда процесс переносится на место эксплуатации поверяемого СИ. Компактные габариты и небольшой вес позволяет взять калибратор для работы в полевых условиях, будь то морское судно или нефтяная платформа.
Ключевые особенности
- Напряжение постоянного тока: + (10 мВ - 1020 В), - (10 мВ - 10,4 В);
- Сила постоянного тока: ± (10 мкА - 10,2 A);
- Напряжение переменного тока: 10 мВ - 1020 В от 10 Гц до 20 кГц;
- Сила переменного тока: 10 мкА - 10,4 A от 10 Гц до 2 кГц;
- Погрешность за год: ±0,008%, Uпер = ±0,03%, Iпост = ±0,02%, Iпер = ±0,05%;
- Сопротивление: 1 Ом - 220 МОм;
- Частота прямоугольных импульсов: 1 Гц - 2 МГц;
- Моделирование/измерение Термопар: B, E, J, K, N, R, S, T, L, C, U (опция);
- Калибровка/поверка токовых клещей до 1000 А с токовой катушкой TD1020 (опция);
- Стандартные интерфейсы: RS-232, USB, LAN
Метрологические характеристики
Таблица 1 - Воспроизведение напряжения постоянного тока
|
Верхние пределы поддиапазонов воспроизведения |
Разрешение |
Пределы допускаемой абсолютной погрешности, ± |
|---|---|---|
|
100 мВ |
1 мкВ |
80*10-6*Uуст [1] + 10 мкВ |
|
1 В |
10 мкВ |
80*10-6*Uуст + 30 мкВ |
|
10 В |
100 мкВ |
80*10-6*Uуст + 300 мкВ |
|
100 В |
1 мВ |
80*10-6*Uуст + 3000 мкВ |
|
1000 В |
10 мВ |
80*10-6*Uуст + 30000 мкВ |
|
Примечание [1]: Uуст - установленное значение напряжения постоянного тока, мкВ. |
||
Таблица 2 - Воспроизведение постоянного тока
|
Верхние пределы поддиапазонов воспроизведения |
Разрешение |
Пределы допускаемой абсолютной погрешности, ± |
|---|---|---|
|
100 мкA |
1 нA |
0,02 %*Iуст [1] + 0,03 мкА |
|
1 мA |
10 нA |
0,02 %*Iуст + 0,1 мкА |
|
10 мA |
100 нA |
0,02 %*Iуст + 1 мкА |
|
100 мA |
1 мкA |
0,02 %*Iуст + 10 мкА |
|
1 A |
10 мкA |
0,02 %*Iуст + 100 мкА |
|
10 A |
100 мкA |
0,03 %*Iуст + 2000 мкА |
|
Примечание [1]: Iуст - установленное значение постоянного тока, мкА. |
||
Таблица 3 - Воспроизведение напряжения переменного тока
|
Верхние пределы поддиапазонов воспроизведения |
Разрешение |
Частота, Гц |
Пределы допускаемой абсолютной погрешности, ± |
|---|---|---|---|
|
100 мВ |
1 мкВ |
от 10 до 2 к |
0,04 %*Uуст [1] + 0,03 мВ |
|
от 2 к до 20 к |
0,06 %*Uуст + 0,05 мВ |
||
|
1 В |
10 мкВ |
от 10 до 2 к |
0,03 %*Uуст + 0,2 мВ |
|
от 2 к до 20 к |
0,05 %*Uуст + 0,5 мВ |
||
|
10 В |
100 мкВ |
от 10 до 2 к |
0,03 %*Uуст + 2 мВ |
|
от 2 к до 20 к |
0,05 %*Uуст + 5 мВ |
||
|
100 В |
1 мВ |
от 40 до 1 к |
0,06 %*Uуст + 30 мВ |
|
1000 В |
10 мВ |
от 40 до 1 к |
0,06 %*Uуст + 300 мВ |
|
Примечание [1]: Uуст - установленное значение напряжения переменного тока, мВ. |
|||
Таблица 4 - Воспроизведение переменного тока
|
Верхние пределы поддиапазонов воспроизведения |
Разрешение |
Частота, Гц |
Пределы допускаемой абсолютной погрешности, ± |
|---|---|---|---|
|
100 мкА |
1 нA |
от 10 до 2 к |
0,06 %*Iуст [1] + 0,24 мкА |
|
1 мА |
10 нA |
от 10 до 2 к |
0,05 %*Iуст + 0,5 мкА |
|
10 мА |
100 нA |
от 10 до 2 к |
0,05 %*Iуст + 5 мкА |
|
100 мА |
1 мкA |
от 10 до 2 к |
0,05 %*Iуст + 50 мкА |
|
1 A |
10 мкA |
от 10 до 2 к |
0,05 %*Iуст + 600 мкА |
|
10 A |
100 мкA |
от 10 до 2 к |
0,06 %*Iуст + 9000 мкА |
|
Примечание [1]: Iуст - установленное значение переменного тока, мкА. |
|||
Таблица 5 – Воспроизведение сопротивления
|
Верхние пределы поддиапазонов воспроизведения |
Разрешение |
Пределы допускаемой абсолютной погрешности, ± |
|---|---|---|
|
10 Ом |
100 мкОм |
0,05 %*Rуст [1] + 0,05 Ом |
|
100 Ом |
1 мОм |
0,03 %*Rуст + 0,02 Ом |
|
1 кОм |
10 мОм |
0,03 %*Rуст + 0,2 Ом |
|
10 кОм |
100 мОм |
0,03 %*Rуст + 2 Ом |
|
100 кОм |
1 Ом |
0,03 %*Rуст + 20 Ом |
|
1 MОм |
10 Ом |
0,03 %*Rуст + 200 Ом |
|
10 MОм |
100 Ом |
0,06 %*Rуст + 4000 Ом |
|
100 MОм |
1 кОм |
0,3 %*Rуст + 200000 Ом |
|
200 MОм |
1 кОм |
0,35 %*Rуст + 500000 Ом |
|
Примечание [1]: Rуст - установленное значение сопротивления, Ом. |
||
Таблица 6 – Воспроизведение частоты импульсного сигнала
|
Диапазон [1] |
Разрешение |
Пределы допускаемой абсолютной погрешности, ± |
|---|---|---|
|
от 1,00000 Гц до 9,99999 Гц |
10 мкГц |
20*10-6*Fуст.[2]+20 мкГц |
|
от 10,0000 Гц до 99,9999 Гц |
100 мкГц |
|
|
от 100,000 Гц до 999,999 Гц |
1 мГц |
|
|
от 1,00000 кГц до 9,99999 кГц |
10 мГц |
|
|
от 10,0000 кГц до 99,9999 кГц |
100 мГц |
|
|
от 100,000 кГц до 999,999 кГц |
1 Гц |
|
|
от 1,00000 MГц до 2,00000 MГц |
10 Гц |
|
|
Примечание [1]: Уровень выхода – TTЛ. Примечание [2]: Fуст - установленное значение частоты импульса. Примечание [3]: Время нарастания и затухания сигнала ˂20 нс. |
||
Таблица 7 – Воспроизведение частоты сигнала синусоидальной формы
|
Диапазон [1] |
Разрешение |
Пределы допускаемой относительной погрешности, ± |
|---|---|---|
|
от 10,0000 Гц до 99,9999 Гц |
0,1 мГц |
0,01 % |
|
от 100,000 Гц до 999,999 Гц |
1 мГц |
0,01 % |
|
от 1,00000 кГц до 9,99999 кГц |
10 мГц |
0,01 % |
|
от 10,0000 кГц до 20,0000 кГц |
0,1 Гц |
0,01 % |
|
Примечание [1]: Режим воспроизведения переменного напряжения или переменного тока. |
||
Таблица 8 – Воспроизведение и измерение термопар (опция)
|
Тип |
Диапазон [1] [2], °C |
Пределы допускаемой абсолютной погрешности, ±°C |
|
|---|---|---|---|
|
Мин. |
Макс. |
||
|
B |
410 |
1820 |
1,4 |
|
E |
-250 |
-100 |
0,8 |
|
-100 |
650 |
0,2 |
|
|
650 |
1000 |
0,25 |
|
|
J |
-210 |
-100 |
0,4 |
|
-100 |
760 |
0,2 |
|
|
760 |
1200 |
0,35 |
|
|
K |
-200 |
-100 |
0,5 |
|
-100 |
120 |
0,25 |
|
|
120 |
1370 |
0,45 |
|
|
N |
-200 |
-100 |
0,8 |
|
-100 |
410 |
0,35 |
|
|
410 |
1300 |
0,45 |
|
|
R |
-50 |
250 |
1,5 |
|
250 |
1760 |
0,9 |
|
|
S |
-50 |
250 |
1,5 |
|
250 |
1760 |
0,9 |
|
|
T |
-200 |
-150 |
1 |
|
-150 |
400 |
0,2 |
|
|
L |
-200 |
900 |
0,6 |
|
C |
0 |
1000 |
0,5 |
|
1000 |
2310 |
1,3 |
|
|
U |
-200 |
900 |
0,75 |
|
Примечание [1]: Разрешение: 0,01 °С. Примечание [2]: Внутреннее сопротивление выходного источника: 10 Ом. Примечание [3]: Без учета ошибки термопары. |
|||
