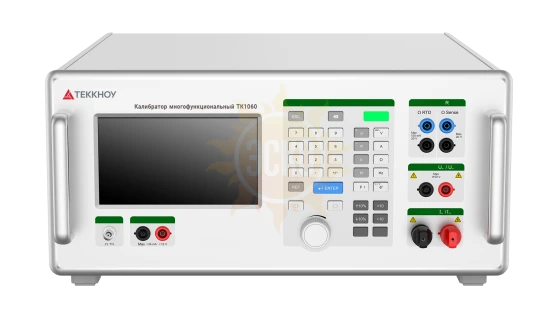

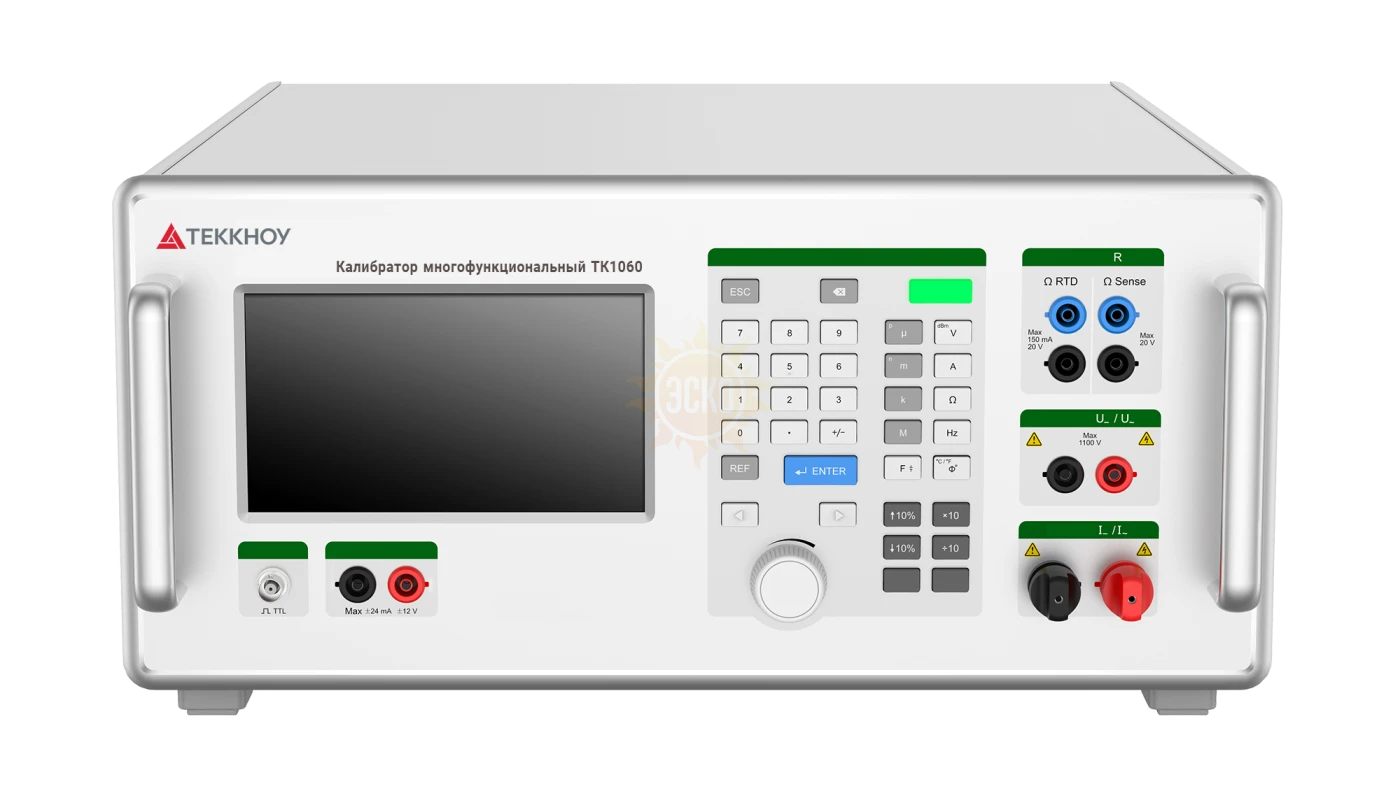

Многофункциональный калибратор TК1060

распечатать описание в PDF

Частота

до 1500 Гц

Напряжение

1100 В

Погрешность

0,008%

Мощность

до 36,3 кВт

Ток

33 А

Сопротивление (МОм), max

220

цена по запросу

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Описание

TК1060 — это многофункциональный калибратор, имеющий базовую погрешность воспроизведения постоянного напряжения 80 ppm и предназначен, в основном, для поверки мультиметров, токовых клещей и щитовых приборов с разрядностью до 4,5.

Главная особенность TК1060 – калибратор обладает самой высокой нагрузочной способностью по выходному напряжению и току в сравнении с другими многофункциональными калибраторами, что делает его идеальным решением для поверки аналоговых средств измерений и других СИ, требующих повышенных нагрузочных способностей для надлежащей эксплуатации, а наличие опционального блока регулировки с возможностью грубой и точной настройки позволяет удобно и быстро отрегулировать выходной сигнал так, чтобы он соответствовал шкале поверяемого/калибруемого прибора.

Ключевые особенности

высокая нагрузочная способность: до 800 мА (на выходе TК1060 в режиме напряжения постоянного и переменного тока);
Напряжение постоянного тока: 10 мВ - 1100 В;
Сила постоянного тока: 3 мкА - 22 A (33 А опционально);
Напряжение переменного тока: 3 мВ - 1100 В от 45 Гц до 1500 Гц;
Сила переменного тока: 30 мкА - 22 A (33 А опционально) от 45 Гц до 1500 Гц;
Погрешность за год: Uпост = ±0,008%, Uпер = ±0,03%, Iпост = ±0,012%, Iпер = ±0,03%;
Сопротивление: 1 Ом - 220 МОм;
Частота прямоугольных импульсов: 1 Гц - 2 МГц;
Регулирование фазы: 0,05°;
Постоянная фиктивная мощность: 24,2 кВт (36,3 кВт опционально);
Переменная фиктивная мощность: 13,2 кВт (19,8 кВт опционально);
Блок дистанционной регулировки выходного сигнала (опция);
Калибровка/поверка токовых клещей до 1000 А с токовой катушкой TD1020 (опция);
Измерение слабого сигнала постоянного тока (вторичного сигнала AC/DC преобразователей):
0 В – 12 В, 0 А - 24 мА (опция);
Стандартные интерфейсы: RS-232.

Метрологические характеристики

Таблица 1 - Воспроизведение напряжения постоянного тока

Верхние пределы поддиапазонов воспроизведения	Пределы допускаемой абсолютной погрешности, ±	Стабильность, ± 24 часа	Разрешение
100 мВ	8010^-6U_уст^[1] + 10 мкВ	4010^-6U_уст + 5 мкВ	1 мкВ
300 мВ	8010^-6U_уст + 10 мкВ	4010^-6U_уст + 5 мкВ	1 мкВ
1 В	8010^-6U_уст + 5 мкВ	4010^-6U_уст + 10 мкВ	10 мкВ
3 В	8010^-6U_уст + 15 мкВ	4010^-6U_уст + 10 мкВ	10 мкВ
10 В	8010^-6U_уст^[1] + 150 мкВ	4010^-6U_уст + 100 мкВ	100 мкВ
30 В	8010^-6U_уст + 150 мкВ	4010^-6U_уст + 150 мкВ	100 мкВ
100 В	8010^-6U_уст + 1500 мкВ	4010^-6U_уст + 1500 мкВ	1 мВ
300 В	8010^-6U_уст + 1500 мкВ	4010^-6U_уст + 1500 мкВ	1 мВ
1000 В	8010^-6U_уст + 5000 мкВ	4010^-6U_уст + 5000 мкВ	10 мВ
Примечание [1]: U_уст - установленное значение напряжения постоянного тока, мкВ. Примечание [2]: При расчете погрешности значение берется по абсолютной величине. Примечание [3]: При воспроизведении напряжения постоянного тока отрицательной полярности погрешность увеличивается в 2 раза в добавочной константе. Например, при воспроизведении - 1 В, погрешность рассчитывается по формуле: 8010^-6(│-1000000│ мкВ) + 10 мкВ.

Таблица 2 – Воспроизведение постоянного тока

Верхние пределы поддиапазонов воспроизведения	Пределы допускаемой абсолютной погрешности, ±	Стабильность, ± 24 часа	Разрешение
30 мкА	12010^-6I_уст ^[1] + 0,02 мкА	9610^-6I_уст + 0,02 мкА	100 пА
100 мкА	12010^-6I_уст + 0,04 мкА	9610^-6I_уст + 0,04 мкА	1 нА
300 мкА	12010^-6I_уст + 0,04 мкА	9610^-6I_уст + 0,04 мкА	1 нА
1 мА	12010^-6I_уст + 0,08 мкА	9610^-6I_уст + 0,08 мкА	10 нА
3 мА	12010^-6I_уст + 0,08 мкА	9610^-6I_уст + 0,08 мкА	10 нА
10 мА	12010^-6I_уст + 0,8 мкА	9610^-6I_уст + 0,8 мкА	100 нА
30 мА	12010^-6I_уст + 0,8 мкА	9610^-6I_уст + 0,8 мкА	100 нА
100 мА	12010^-6I_уст + 8 мкА	9610^-6I_уст + 8 мкА	1 мкА
300 мА	12010^-6I_уст + 24 мкА	9610^-6I_уст + 24 мкА	1 мкА
1 А	12010^-6I_уст + 80 мкА	9610^-6I_уст + 80 мкА	10 мкА
3 А	12010^-6I_уст + 80 мкА	9610^-6I_уст + 80 мкА	10 мкА
10 A	12010^-6I_уст + 800 мкА	9610^-6I_уст + 800 мкА	100 мкА
20 A (30 А)	12010^-6I_уст + 800 мкА	9610^-6I_уст + 800 мкА	100 мкА
Примечание [1]: I_уст - установленное значение постоянного тока, мкА. Примечание [2]: Диапазон в 30 А является отдельной опцией. Примечание [3]: При расчете погрешности значение берется по абсолютной величине. Примечание [4]: При воспроизведении постоянного тока отрицательной полярности погрешность увеличивается в 2 раза в добавочной константе. Например, при воспроизведении - 1 мА, погрешность рассчитывается по формуле: 12010^-6(│-1000│ мкА) + 0,16 мкА.

Таблица 3 - Воспроизведение напряжения переменного тока

Верхние пределы поддиапазонов воспроизведения	Частота (Гц)	Пределы допускаемой абсолютной погрешности, ±	Разрешение
30 мВ	от 45 до 1 к	40010^-6U_уст ^[1] + 0,03 мВ	100 нВ
30 мВ	от 1 к до 1,5 к	60010^-6U_уст + 0,03 мВ	100 нВ
100 мВ	от 45 до 1 к	40010^-6U_уст + 0,03 мВ	1 мкВ
100 мВ	от 1 к до 1,5 к	60010^-6U_уст + 0,03 мВ	1 мкВ
300 мВ	от 45 до 1 к	30010^-6U_уст + 0,05 мВ	1 мкВ
300 мВ	от 1 к до 1,5 к	50010^-6U_уст + 0,05 мВ	1 мкВ
1 В	от 45 до 1 к	30010^-6U_уст + 0,2 мВ	10 мкВ
1 В	от 1 к до 1,5 к	50010^-6U_уст + 0,2 мВ	10 мкВ
3 В	от 45 до 1 к	40010^-6U_уст + 0,2 мВ	10 мкВ
3 В	от 1 к до 1,5 к	50010^-6U_уст + 0,2 мВ	10 мкВ
10 В	от 45 до 1 к	30010^-6U_уст + 2 мВ	100 мкВ
10 В	от 1 к до 1,5 к	50010^-6U_уст + 2 мВ	100 мкВ
30 В	от 45 до 1 к	40010^-6U_уст + 2 мВ	100 мкВ
30 В	от 1 к до 1,5 к	50010^-6U_уст + 2 мВ	100 мкВ
100 В	от 45 до 1 к	30010^-6U_уст + 20 мВ	1 мВ
100 В	от 1 к до 1,5 к	50010^-6U_уст + 20 мВ	1 мВ
300 В	от 45 до 1 к	40010^-6U_уст + 20 мВ	1 мВ
300 В	от 1 к до 1,5 к	50010^-6U_уст + 20 мВ	1 мВ
1000 В	от 45 до 1 к	30010^-6U_уст + 200 мВ	10 мВ
1000 В	от 1 к до 1,5 к	50010^-6U_уст + 200 мВ	10 мВ
Примечание [1]: U_уст - установленное значение напряжения переменного тока, мВ.

Таблица 4 - Воспроизведение переменного тока

Верхние пределы поддиапазонов воспроизведения	Частота, (Гц)	Пределы допускаемой абсолютной погрешности, ±	Разрешение
300 мкА	от 45 до 1 к	40010^-6I_уст ^[1] + 0,12 мкА	1 нА
300 мкА	от 1 к до 1,5 к	50010^-6I_уст + 0,12 мкА	1 нА
3 мА	от 45 до 1 к	30010^-6I_уст + 0,6 мкА	10 нА
3 мА	от 1 к до 1,5 к	40010^-6I_уст + 0,6 мкА	10 нА
30 мА	от 45 до 1 к	30010^-6I_уст + 6 мкА	100 нА
30 мА	от 1 к до 1,5 к	40010^-6I_уст + 6 мкА	100 нА
300 мА	от 45 до 1 к	30010^-6I_уст + 60 мкА	1 мкА
300 мА	от 1 к до 1,5 к	40010^-6I_уст + 60 мкА	1 мкА
1 A	от 45 до 1 к	30010^-6I_уст + 200 мкА	10 мкА
1 A	от 1 к до 1,5 к	40010^-6I_уст + 200 мкА	10 мкА
5 A	от 45 до 1 к	30010^-6I_уст + 600 мкА	10 мкА
5 A	от 1 к до 1,5 к	40010^-6I_уст + 600 мкА	10 мкА
20 A (30 А)^[2]	от 45 до 1 к	30010^-6I_уст + 4000 мкА	100 мкА
20 A (30 А)^[2]	от 1 к до 1,5 к	40010^-6I_уст + 4000 мкА	100 мкА
Примечание [1]: I_уст - установленное значение переменного тока, мкА. Примечание [2]: Диапазон в 30 А является отдельной опцией.

Таблица 5 - Воспроизведение мощности постоянного/переменного тока

Диапазон частоты	Диапазон напряжения	Диапазон тока	Погрешность^[1]
Постоянный ток	10 мВ – 1100 В	3 мкА – 22 А (33А)	± 0,05 %
45 Гц – 65 Гц	3 В – 600 В	0,3 мА – 22 А (33А)	± 0,1 %
Примечание [1]: активная мощность │sinϕ│≥0,5, реактивная мощность │cosϕ│≥0,5. Примечание [2]: Более точные технические показатели воспроизведения мощности переменного тока см. в расчетной формуле: , где U_U - погрешность воспроизведения напряжения, U_I - погрешность воспроизведения тока, U_λ - погрешность воспроизведения коэффициента мощности.

Диапазон частоты

Диапазон напряжения

Диапазон тока

Погрешность^[1]

Постоянный ток

10 мВ – 1100 В

3 мкА – 22 А (33А)

± 0,05 %

45 Гц – 65 Гц

3 В – 600 В

0,3 мА – 22 А (33А)

± 0,1 %

Примечание [1]: активная мощность │sinϕ│≥0,5, реактивная мощность │cosϕ│≥0,5.

Примечание [2]: Более точные технические показатели воспроизведения мощности переменного тока см. в расчетной формуле: , где U_U - погрешность воспроизведения напряжения, U_I - погрешность воспроизведения тока, U_λ - погрешность воспроизведения коэффициента мощности.

Таблица 6 – Воспроизведение сопротивления

Верхние пределы поддиапазонов воспроизведения	Пределы допускаемой абсолютной погрешности, ±	Разрешение
0 Ом	5 мОм	-
10 Ом	30010^-6R_уст ^[1] + 0,015 Ом	100 мкОм
30 Ом	30010^-6R_уст + 0,015 Ом	100 мкОм
100 Ом	15010^-6R_уст + 0,015 Ом	1 мОм
300 Ом	15010^-6R_уст + 0,03 Ом	1 мОм
1 кОм	10010^-6R_уст + 0,1 Ом	10 мОм
3 кОм	10010^-6R_уст + 0,2 Ом	10 мОм
10 кОм	10010^-6R_уст + 1 Ом	100 мОм
30 кОм	10010^-6R_уст + 2 Ом	100 мОм
100 кОм	10010^-6R_уст + 10 Ом	1 Ом
300 кОм	10010^-6R_уст + 20 Ом	1 Ом
1 MОм	10010^-6R_уст + 100 Ом	10 Ом
3 MОм	10010^-6R_уст + 300 Ом	10 Ом
10 MОм	30010^-6R_уст + 1000 Ом	100 Ом
30 MОм	50010^-6R_уст + 3000 Ом	100 Ом
100 MОм	200010^-6R_уст + 80000 Ом	1 кОм
200 MОм	500010^-6R_уст + 100000 Ом	1 кОм
Примечание [1]: R_уст - установленное значение сопротивления, Ом.

Таблица 7 – Воспроизведение частоты импульсного сигнала

Диапазон ^[1]	Разрешение	Пределы допускаемой абсолютной погрешности, ±
от 1,00000 Гц до 9,99999 Гц	10 мкГц	2010^-6F_уст.^[2]+20 мкГц
от 10,0000 Гц до 99,9999 Гц	100 мкГц
от 100,000 Гц до 999,999 Гц	1 мГц
от 1,00000 кГц до 9,99999 кГц	10 мГц
от 10,0000 кГц до 99,9999 кГц	100 мГц
от 100,000 кГц до 999,999 кГц	1 Гц
от 1,00000 MГц до 2,00000 MГц	10 Гц
Примечание [1]: Уровень выхода – TTЛ. Примечание [2]: F_уст - установленное значение частоты импульса. Примечание [3]: Время нарастания и затухания сигнала ˂20 нс.

Таблица 8 – Воспроизведение частоты сигнала синусоидальной формы

Диапазон ^[1]	Разрешение	Пределы допускаемой относительной погрешности, ±
от 45,0000 Гц до 99,9999 Гц	0,0001 Гц	0,01 %
от 100,000 Гц до 999,999 Гц	0,001 Гц	0,01 %
от 1000,00 Гц до 1500,00 Гц	0,01 Гц	0,01 %
Примечание [1]: Режим воспроизведения переменного напряжения или переменного тока.

Таблица 9 – Воспроизведение фазы и коэффициента мощности (45 Гц-65 Гц)

Фаза(φ)	Коэффициент мощности λ= cosφ	Погрешность, ±
Фаза(φ)	Коэффициент мощности λ= cosφ	Воспроизведение фазы	Воспроизведение коэффициента мощности
0°	1,00000	0,05°	0,000 %
10°	0,98481	0,05°	0,015 %
20°	0,93969	0,05°	0,032 %
30°	0,86603	0,05°	0,050 %
40°	0,76604	0,05°	0,073 %
50°	0,64279	0,05°	0,104 %
60°	0,50000	0,05°	0,151 %
70°	0,34202	0,05°	0,240 %
80°	0,17365	0,05°	0,495 %
90°	0,00000	—	—
Примечание [1]: Воспроизведение фазы: 0,000°-359,999°, разрешение фазы - 0,005°. Примечание [2]: Разрешение коэффициента мощности - 0,0001. Примечание [3]: Формула расчета：U_λ= [1−cos(φ+Δφ)/cosφ] ×100%.

Таблица 10 – Измерения постоянного тока и постоянного напряжения (опционально)

Тип	Предел	Диапазон измерения	Пределы допускаемой абсолютной погрешности, ±
Постоянное напряжение	1 В	± (0 - 1,2) В	0,006 %*U_уст ^[1] + 0,004 % U_пр^[2]
Постоянное напряжение	10 В	± (0 - 12) В	0,006 %*U_уст + 0,004 % U_пр
Постоянный ток	2 мА	± (0 – 2,4) мА	0,006 %* I_уст ^[3] + 0,004 % I_пр^[4]
Постоянный ток	20 мА	± (0 - 24) мА	0,006 %* I_уст + 0,004 % I_пр
Примечание [1]: U_уст - установленное значение постоянного напряжения, В. Примечание [2]: U_пр - предельное значение постоянного напряжения, В. Примечание [3]: I_уст - установленное значение постоянного тока, мА. Примечание [4]: I_пр - предельное значение постоянного тока, мА.
