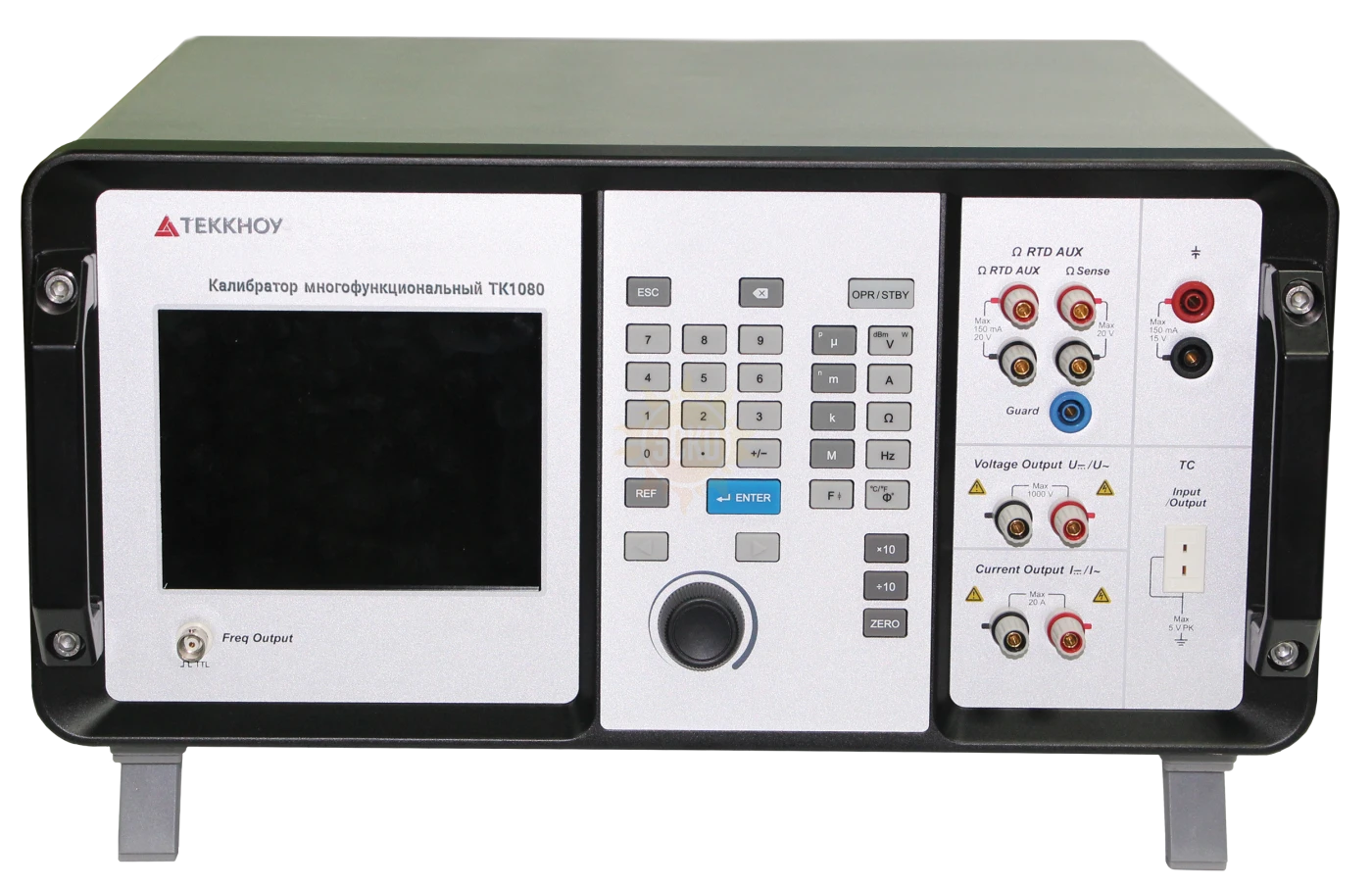

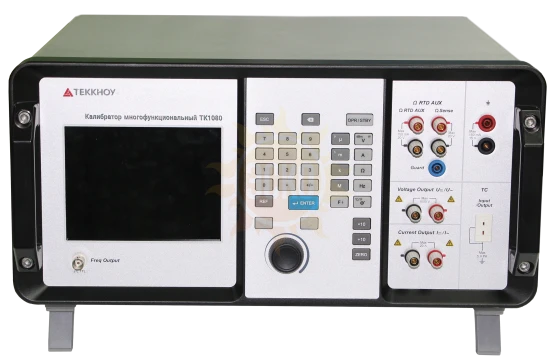

Многофункциональный калибратор TK1080

распечатать описание в PDF

Частота

до 500 кГц

Напряжение

1020 В

Погрешность

0,001%

Мощность

до 20,91 кВт

Ток

20 А

Сопротивление (МОм), max

1100

цена по запросу

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Описание

TК1080 - многофункциональный высокоточный калибратор электрических сигналов, предназначенный для воспроизведения AC/DC напряжения, AC/DC тока, электрического сопротивления по постоянному току, ёмкости, частоты, мощности (активной, реактивной, полной), измерения/воспроизведения сигналов термопар и термометров сопротивления и не только.

ТК 1080 - это идеальное решение для специализированных и производственных лабораторий. Широкий выбор функций и дополнительных опций позволяют обеспечить выполнение требований к поверке / калибровке для широкого спектра измерительных приборов, от традиционных аналоговых до самых современных цифровых устройств. Интуитивно понятная панель управления с большим сенсорным ЖК-дисплеем и эргономичной клавиатурой делают работу пользователя легкой и комфортной.

Применяется для поверки следующего оборудования:

мультиметры 6½ разрядов и ниже;
токоизмерительные клещи до 1000 А;
амперметры;
вольтметры;
измерители мощности (ваттметры);
самописцы и регистраторы данных;
преобразователи электрических сигналов;
цифровые термометры ТП/ТС;
калибраторы ТП;
омметры;
частотомеры;
осциллографы;
анализаторы качества электроэнергии;
и другое...

Ключевые особенности

Постоянное электрическое напряжение: 1 мВ - 1020 В, дополнительный выход постоянного электрического напряжения AUX: 0-7 В (опция);
Сила постоянного электрического тока: 10 мкА - 20,5 A;
Переменное электрическое напряжение: 1 мВ - 1020 В от 10 Гц до 500 кГц, дополнительный выход переменного электрического напряжения AUX: 10 мВ - 5 В (опция);
Сила переменного электрического тока: 29 мкА – 20,5 A от 10 Гц до 30 кГц;
Погрешность за год: Uпост = ±0,001%, Uпер = ±0,01%, Iпост = ±0,008%, Iпер = ±0,015%
Электрическое сопротивление постоянному току: 1 Ом - 1100 МОм;
Частота импульсного сигнала: 1 Гц - 2 МГц;
Постоянная и переменная фиктивная электрическая мощность: 20,91 кВт;
Емкость: 1,1 нФ – 30 мФ (опция), 0 Гц - 3 кГц;
Воспроизведение сигналов термометров сопротивления: Pt 385 (25, 50, 100, 200, 500, 1000 Ом), Cu 428 (50, 100 Ом) (опция);
Воспроизведение/измерение сигналов термопар: B, E, J, K, N, R, S, T (опция);
Калибровка/поверка токовых клещей до 1000 А с токовой катушкой TК1020 (опция);
Стандартные интерфейсы: RS-232, USB, LAN

Метрологические характеристики

Таблица 1 - Воспроизведение постоянного электрического напряжения

Верхние пределы поддиапазонов воспроизведения	Пределы допускаемой абсолютной погрешности, ±	Разрешение
300,0000 мВ	20 · 10^-6· U_уст ²⁾ + 1 мкВ	100 нВ
3,000000 В	10 · 10^-6· U_уст + 2 мкВ	1 мкВ
30,00000 В	12 · 10^-6· U_уст + 20 мкВ	10 мкВ
300,0000 В	18 · 10^-6· U_уст + 150 мкВ	100 мкВ
1000,000 В	18 · 10^-6· U_уст + 1500 мкВ	1 мВ
Дополнительный выход AUX ¹⁾
300,0000 мВ	50 · 10^-6· U_уст + 5 мкВ	0,1 мкВ
3,00000 В	50 · 10^-6· U_уст + 50 мкВ	1 мкВ
7,00000 В	50 · 10^-6· U_уст + 100 мкВ	1 мкВ
¹⁾ Двухканальный выход постоянного электрического напряжения (опция). ²⁾ U_уст – установленное значение постоянного электрического напряжения, мкВ.

Таблица 2 - Воспроизведение силы постоянного электрического тока

Верхние пределы поддиапазонов воспроизведения	Пределы допускаемой абсолютной погрешности, ±	Разрешение
300,0000 мкА	100 · 10^-6· I_уст ¹⁾ + 0,02 мкА	100 пА
3,000000 мА	80 · 10^-6· I_уст + 0,03 мкА	1 нА
30,00000 мА	80 · 10^-6· I_уст + 0,25 мкА	10 нА
300,0000 мА	80 · 10^-6· I_уст + 2 мкА	100 нА
1,000000 A	100 · 10^-6· I_уст + 20 мкА	1 мкА
3,000000 A	150 · 10^-6· I_уст + 50 мкА	1 мкА
20,00000 A	350 · 10^-6· I_уст + 300 мкА	10 мкА
¹⁾ I_уст – установленное значение силы постоянного электрического тока, мкА.

Таблица 3 - Воспроизведение электрического сопротивления постоянному току

Верхние пределы поддиапазонов воспроизведения	Пределы допускаемой абсолютной погрешности, ±	Разрешение
10,00000 Ом	40 · 10^-6· R_уст ¹⁾ + 0,01 Ом	10 мкОм
30,00000 Ом	30 · 10^-6· R_уст + 0,015 Ом	10 мкОм
100,0000 Ом	25 · 10^-6· R_уст + 0,015 Ом	100 мкОм
300,0000 Ом	25 · 10^-6· R_уст + 0,02 Ом	100 мкОм
1,000000 кОм	25 · 10^-6· R_уст + 0,02 Ом	1 мОм
3,000000 кОм	25 · 10^-6· R_уст + 0,2 Ом	1 мОм
10,00000 кОм	25 · 10^-6· R_уст + 0,1 Ом	10 мОм
30,00000 кОм	28 · 10^-6· R_уст + 1 Ом	10 мОм
100,0000 кОм	28 · 10^-6· R_уст + 1 Ом	100 мОм
300,0000 кОм	32 · 10^-6· R_уст + 10 Ом	100 мОм
1,000000 MОм	32 · 10^-6· R_уст + 10 Ом	1 Ом
3,000000 MОм	60 · 10^-6· R_уст + 150 Ом	1 Ом
10,00000 MОм	130 · 10^-6· R_уст + 250 Ом	10 Ом
30,00000 MОм	250 · 10^-6· R_уст + 2500 Ом	10 Ом
100,0000 MОм	500 · 10^-6· R_уст + 3000 Ом	100 Ом
300,0000 MОм	3000 · 10^-6· R_уст + 100000 Ом	100 Ом
1000,000 MОм	14000 · 10^-6· R_уст + 480000 Ом	1 кОм
¹⁾ R_уст – установленное значение сопротивления постоянному току, Ом.

Таблица 4 - Воспроизведение переменного электрического напряжения

	Верхние пределы поддиапазонов воспроизведения		Частота		Пределы допускаемой абсолютной погрешности, ±		Разрешение
	30,00000 мВ		от 10 до 45 Гц		800 · 10^-6· U_уст ¹⁾ + 6 мкВ		10 нВ
			от 45 Гц до 10 кГц		120 · 10^-6· U_уст + 6 мкВ
			от 10 до 20 кГц		200 · 10^-6· U_уст + 6 мкВ
			от 20 до 50 кГц		1000 · 10^-6· U_уст + 6 мкВ
			от 50 до 100 кГц		3500 · 10^-6· U_уст + 12 мкВ
			от 100 до 500 кГц		8000 · 10^-6· U_уст + 50 мкВ
	300,0000 мВ		от 10 до 45 Гц		300 · 10^-6· U_уст + 8 мкВ		100 нВ
			от 45 Гц до 10 кГц		140 · 10^-6· U_уст + 8 мкВ
			от 10 до 20 кГц		160 · 10^-6· U_уст + 8 мкВ
			от 20 до 50 кГц		350 · 10^-6· U_уст + 8 мкВ
			от 50 до 100 кГц		750 · 10^-6· U_уст + 20 мкВ
			от 100 до 500 кГц		2000 · 10^-6· U_уст + 70 мкВ
	3,000000 В		от 10 до 45 Гц		300 · 10^-6· U_уст + 50 мкВ		1 мкВ
			от 45 Гц до 10 кГц		100 · 10^-6· U_уст + 50 мкВ
			от 10 до 20 кГц		180 · 10^-6· U_уст + 50 мкВ
			от 20 до 50 кГц		300 · 10^-6· U_уст + 50 мкВ
			от 50 до 100 кГц		700 · 10^-6· U_уст + 100 мкВ
			от 100 до 500 кГц		2400 · 10^-6· U_уст + 600 мкВ
	30,00000 В		от 10 до 45 Гц		200 · 10^-6· U_уст + 650 мкВ		10 мкВ
			от 45 Гц до 10 кГц		100 · 10^-6· U_уст + 500 мкВ
			от 10 до 20 кГц		200 · 10^-6· U_уст + 500 мкВ
			от 20 до 50 кГц		350 · 10^-6· U_уст + 500 мкВ
			от 50 до 100 кГц		550 · 10^-6· U_уст + 1500 мкВ
	300,0000 В		от 45 Гц до 1 кГц		100 · 10^-6· U_уст + 2000 мкВ		100 мкВ
			от 1 до 10 кГц		100 · 10^-6· U_уст + 6000 мкВ
			от 10 до 20 кГц		200 · 10^-6· U_уст + 6000 мкВ
			от 20 до 50 кГц		300 · 10^-6· U_уст + 6000 мкВ
			от 50 до 100 кГц		1500 · 10^-6· U_уст + 50000 мкВ
	1000,000 В		от 45 Гц до 1 кГц		120 · 10^-6· U_уст + 10000 мкВ		1 мВ
			от 1 до 5 кГц		150 · 10^-6· U_уст + 10000 мкВ
			от 5 до 10 кГц		200 · 10^-6· U_уст + 10000 мкВ
AUX ²⁾
300,0000 мВ		от 10 до 20 Гц		600 · 10^-6· U_уст + 300 мкВ		100 нВ
		от 20 до 45 Гц		600 · 10^-6· U_уст + 300 мкВ
		от 45 Гц до 1 кГц		500 · 10^-6· U_уст + 300 мкВ
		от 1 до 5 кГц		1000 · 10^-6· U_уст + 300 мкВ
		от 5 до 10 кГц		2000 · 10^-6· U_уст + 400 мкВ
		от 10 до 30 кГц		4000 · 10^-6· U_уст + 500 мкВ
3,000000 В		от 10 до 20 Гц		600 · 10^-6· U_уст + 400 мкВ		1 мкВ
		от 20 до 45 Гц		600 · 10^-6· U_уст + 400 мкВ
		от 45 Гц до 1 кГц		500 · 10^-6· U_уст + 400 мкВ
		от 1 до 5 кГц		1000 · 10^-6· U_уст + 500 мкВ
		от 5 до 10 кГц		2000 · 10^-6· U_уст + 900 мкВ
		от 10 до 30 кГц		4000 · 10^-6· U_уст + 1500 мкВ
5,000000 В		от 10 до 20 Гц		600 · 10^-6· U_уст + 400 мкВ		1 мкВ
		от 20 до 45 Гц		600 · 10^-6· U_уст + 400 мкВ
		от 45 Гц до 1 кГц		500 · 10^-6· U_уст + 400 мкВ
		от 1 до 5 кГц		1000 · 10^-6· U_уст + 800 мкВ
		от 5 до 10 кГц		2000 · 10^-6· U_уст + 1000 мкВ
¹⁾ U_уст – установленное значение переменного электрического напряжения, мкВ. ²⁾ Дополнительный выход переменного электрического напряжения AUX (опция).

Таблица 5 - Воспроизведение силы переменного электрического тока

	Верхние пределы поддиапазонов воспроизведения		Частота		Пределы допускаемой абсолютной погрешности, ±		Разрешение
	300,0000 мкА		от 10 до 20 Гц		1000 · 10^-6· I_уст ¹⁾ + 0,1 мкА		0,1 нА
			от 20 до 45 Гц		500 · 10^-6· I_уст + 0,1 мкА
			от 45 Гц до 1 кГц		300 · 10^-6· I_уст + 0,1 мкА
			от 1 до 5 кГц		1000 · 10^-6· I_уст + 0,1 мкА
			от 5 до 10 кГц		2000 · 10^-6· I_уст + 0,2 мкА
			от 10 до 30 кГц		8000 · 10^-6· I_уст + 0,4 мкА
3,000000 мА		от 10 до 20 Гц		500 · 10^-6· I_уст + 1,5 мкА		1 нА
		от 20 до 45 Гц		350 · 10^-6· I_уст + 0,1 мкА
		от 45 Гц до 1 кГц		300 · 10^-6· I_уст + 0,1 мкА
		от 1 до 5 кГц		300 · 10^-6· I_уст + 0,2 мкА
		от 5 до 10 кГц		300 · 10^-6· I_уст + 0,5 мкА
		от 10 до 30 кГц		2000 · 10^-6· I_уст + 0,6 мкА
30,00000 мА		от 10 до 20 Гц		500 · 10^-6· I_уст + 2 мкА		10 нА
		от 20 до 45 Гц		250 · 10^-6· I_уст + 2 мкА
		от 45 Гц до 1 кГц		200 · 10^-6· I_уст + 2 мкА
		от 1 до 5 кГц		200 · 10^-6· I_уст + 3 мкА
		от 5 до 10 кГц		500 · 10^-6· I_уст + 5 мкА
		от 10 до 30 кГц		2000 · 10^-6· I_уст + 6 мкА
300,0000 мА		от 10 до 20 Гц		500 · 10^-6· I_уст + 20 мкА		100 нA
		от 20 до 45 Гц		250 · 10^-6· I_уст + 20 мкА
		от 45 Гц до 1 кГц		150 · 10^-6· I_уст + 30 мкА
		от 1 до 5 кГц		200 · 10^-6· I_уст + 30 мкА
		от 5 до 10 кГц		200 · 10^-6· I_уст + 100 мкА
		от 10 до 30 кГц		1000 · 10^-6· I_уст + 500 мкА
1,000000 A		от 10 до 20 Гц		500 · 10^-6· I_уст + 100 мкА		1 мкА
		от 20 до 45 Гц		300 · 10^-6· I_уст + 50 мкА
		от 45 Гц до 1 кГц		200 · 10^-6· I_уст + 50 мкА
		от 1 до 5 кГц		200 · 10^-6· I_уст + 100 мкА
		от 5 до 10 кГц		500 · 10^-6· I_уст + 500 мкА
3,000000 A		от 10 до 20 Гц		500 · 10^-6· I_уст + 100 мкА		1 мкА
		от 20 до 45 Гц		300 · 10^-6· I_уст + 100 мкА
		от 45 Гц до 1 кГц		200 · 10^-6· I_уст + 100 мкА
		от 1 до 5 кГц		400 · 10^-6· I_уст + 100 мкА
		от 5 до 10 кГц		500 · 10^-6· I_уст + 900 мкА
20,00000 A		от 45 до 100 Гц		300 · 10^-6· I_уст + 1000 мкА		10 мкА
		от 100 Гц до 1 кГц		400 · 10^-6· I_уст + 1000 мкА
		от 1 до 5 кГц		600 · 10^-6· I_уст + 2000 мкА
¹⁾ I_уст – установленное значение силы переменного электрического тока, мкА.

Таблица 6 - Воспроизведение частоты сигнала синусоидальной формы

Диапазон ¹⁾	Пределы допускаемой относительной погрешности, ±	Разрешение
от 10,00000 до 99,99999 Гц	0,005 %	10 мкГц
от 100,0000 до 999,9999 Гц	0,005 %	0,1 мГц
от 1,000000 до 9,999999 кГц	0,005 %	1 мГц
от 10,00000 до 99,99999 кГц	0,005 %	10 мГц
от 100,0000 до 500,0000 кГц	0,005 %	0,1 Гц
¹⁾ Режим воспроизведения переменного электрического напряжения или силы переменного электрического тока.

Таблица 7 - Воспроизведение электрической мощности постоянного тока

Диапазон ¹⁾	Пределы допускаемой относительной погрешности ²⁾, ±
от 3 до 300 мА	от 300 мА до 3 A	от 3 до 20 A
от 30 мВ до 1000 В	0,018 %	0,021 %	0,046 %
¹⁾ Диапазон выходной электрической мощности постоянного тока (виртуальная нагрузка): до 20 кВт. ²⁾ Более точные технические показатели воспроизведения электрической мощности постоянного тока см. в расчетной формуле, где U – погрешность воспроизведения электрического напряжения, I – погрешность воспроизведения электрического тока.

Диапазон ¹⁾

Пределы допускаемой относительной погрешности ²⁾, ±

от 3 до 300 мА

от 300 мА до 3 A

от 3 до 20 A

от 30 мВ до 1000 В

0,018 %

0,021 %

0,046 %

¹⁾ Диапазон выходной электрической мощности постоянного тока (виртуальная нагрузка):
до 20 кВт.

²⁾ Более точные технические показатели воспроизведения электрической мощности постоянного тока см. в расчетной формуле, где U – погрешность воспроизведения электрического напряжения, I – погрешность воспроизведения электрического тока.

Таблица 8 - Воспроизведение электрической мощности переменного тока (от 45 до 65 Гц, λ = 1)

Диапазон¹⁾	Пределы допускаемой относительной погрешности ²⁾
Диапазон¹⁾	от 3 до 300 мA	от 300 мA до 3 A	от 3 до 20 A
от 30 до 300 мВ	0,122 %	0,055 %	0,076 %
от 300 мВ до 1000 В	0,118 %	0,046 %	0,069 %
¹⁾ Диапазон выходной электрической мощности переменного тока (виртуальная нагрузка): до 20,00 кВт. ²⁾ Более точные технические показатели воспроизведения электрической мощности переменного тока см. в расчетной формуле, где U – погрешность воспроизведения электрического напряжения, I – погрешность воспроизведения электрического тока, l – погрешность воспроизведения коэффициента мощности.

Таблица 9 - Воспроизведение угла фазового сдвига и коэффициента мощности

Частота		Диапазон напряжения (U)			Диапазон тока (I)		Диапазон напряжения (AUX) ¹⁾		Диапазон угла фазового сдвига (φ)		Диапазон коэффициента мощности (λ)
от 10 до 45 Гц		от 30 мВ до 30 В			от 3 мА до 3,0 A		от 10 мВ до 5 В		от 0,000° до 359,999°		от -1 до 1
от 45 Гц до 1 кГц		от 30 мВ до 1000 В			от 3 мА до 20,0 A		от 10 мВ до 5 В		от 0,000° до 359,999°		от -1 до 1
от 1 до 5 кГц		от 3 до 1000 В			от 30 мА до 3,0 A		от 10 мВ до 5 В		от 0,000° до 359,999°		от -1 до 1
от 5 до 10 кГц		от 3 до 1000 В			от 30 мА до 3,0 A		от 0,3 до 5 В		от 0,000° до 359,999°		от -1 до 1
от 10 до 30 кГц		от 3 до 300 В			от 30 до 300 мА		от 0,3 до 3,0 В		от 0,000° до 359,999°		от -1 до 1
Угол фазового сдвига			Пределы допускаемой погрешности, ±
Угол фазового сдвига			от 10 до 20 Гц	от 20 до 45 Гц		от 45 Гц до 1 кГц		от 1 до 5 кГц		от 5 до 10 кГц		от 10 до 30 кГц
φ			0,1°	0,1°		0,05°		0,5°		1,0°		2,0°
Угол фазового сдвига ²⁾ (φ)	Коэффициент мощности ³⁾ (λ)		Составляющая погрешности измерения мощности, вызванная погрешностью угла фазового сдвига ⁴⁾
Угол фазового сдвига ²⁾ (φ)	Коэффициент мощности ³⁾ (λ)		от 10 до 20 Гц	от 20 до 45 Гц		от 45 Гц до 1 кГц		от 1 до 5 кГц		от 5 до 10 кГц		от 10 до 30 кГц
0°	1,00000		0,000 %	0,000 %		0,000 %		0,004 %		0,015 %		0,061 %
10°	0,98481		0,031 %	0,031 %		0,015 %		0,158 %		0,323 %		0,676 %
20°	0,93969		0,064 %	0,064 %		0,032 %		0,321 %		0,650 %		1,331 %
30°	0,86603		0,101 %	0,101 %		0,050 %		0,508 %		1,023 %		2,076 %
40°	0,76604		0,147 %	0,147 %		0,073 %		0,736 %		1,480 %		2,989 %
50°	0,64279		0,208 %	0,208 %		0,104 %		1,044 %		2,095 %		4,220 %
60°	0,50000		0,302 %	0,302 %		0,151 %		1,515 %		3,038 %		6,106 %
70°	0,34202		0,480 %	0,480 %		0,240 %		2,401 %		4,810 %		9,649 %
80°	0,17365		0,990 %	0,990 %		0,495 %		4,953 %		9,913 %		19,853 %
90°	0,00000		—	—		—		—		—		—
¹⁾ Вспомогательный выход напряжения является опцией. ²⁾ Разрешение угла фазового сдвига – 0,001. ³⁾ Разрешение коэффициента мощности – 0,00001. ⁴⁾ Формула расчета: l= [1 − cos(φ + Δφ) / cosφ] · 100 %.

Таблица 10 - Воспроизведение частоты импульсного сигнала

Диапазон ¹⁾	Пределы допускаемой абсолютной погрешности, ±	Разрешение
от 1,000000 до 9,999999 Гц	20 · 10^-6· F_уст.²⁾ + 20 мкГц	1 мкГц
от 10,00000 до 99,99999 Гц		10 мкГц
от 100,0000 до 999,9999 Гц		0,1 мГц
от 1,000000 до 9,999999 кГц		1 мГц
от 10,00000 до 99,99999 кГц		10 мГц
от 100,0000 до 999,9999 кГц		0,1 Гц
от 1,000000 до 2,000000 MГц		1 Гц
¹⁾ Уровень выхода – TTЛ. ²⁾ F_уст – установленное значение частоты импульса. П р и м е ч а н и е – Время нарастания и затухания сигнала ˂2 нс.

Таблица 11 - Воспроизведение электрической емкости (опция)

Диапазон	Пределы допускаемой абсолютной погрешности, ±	Разрешение
от 1,1000 до 3,2999 нФ	0,5 % · C_уст¹⁾ + 0,04 нФ	0,1 пФ
от 3,3000 до 10,9999 нФ	0,25 % · C_уст + 0,04 нФ	0,1 пФ
от 11,0000 до 32,9999 нФ	0,25 % · C_уст + 0,4 нФ	0,1 пФ
от 33,000 до 109,999 нФ	0,25 % · C_уст + 0,4 нФ	1 пФ
от 110,000 до 329,999 нФ	0,25 % · C_уст + 0,3 нФ	1 пФ
от 0,33000 до 1,09999 мкФ	0,25 % · C_уст + 1 нФ	10 пФ
от 1,10000 до 3,29999 мкФ	0,25 % · C_уст + 3 нФ	10 пФ
от 3,3000 до 10,9999 мкФ	0,25 % · C_уст + 10 нФ	100 пФ
от 11,000 до 32,9999 мкФ	0,40 % · C_уст + 30 нФ	100 пФ
от 33,000 до 109,999 мкФ	0,45 % · C_уст + 100 нФ	1 нФ
от 110,000 до 329,999 мкФ	0,45 % · C_уст + 300 нФ	1 нФ
от 0,33000 до 1,09999 мФ	0,45 % · C_уст + 1 мкФ	10 нФ
от 1,10000 до 3,29999 мФ	0,45 % · C_уст + 3 мкФ	10 нФ
от 3,3000 до 10,9999 мФ	0,45 % · C_уст + 10 мкФ	100 нФ
от 11,0000 до 30,0000 мФ	0,75 % · C_уст + 30 мкФ	100 нФ
¹⁾ C_уст – установленное значение воспроизводимой электрической ёмкости.

Таблица 12 - Воспроизведение и измерение сигналов термопар (опция)

Тип	Диапазон¹^),²⁾, °C		Пределы допускаемой абсолютной погрешности ³⁾, ±, °C
Тип	Нижний предел	Верхний предел
B	410	600	0,35
	600	900	0,28
	900	1800	0,22
E	-200	0	0,10
	0	600	0,08
	600	1000	0,10
J	-200	-100	0,13
	-100	750	0,08
	750	1200	0,10
K	-200	-100	0,16
	-100	1000	0,10
	1000	1370	0,12
N	-200	-100	0,22
	-100	400	0,09
	400	1300	0,11
R	-50	50	0,38
	50	300	0,27
	300	1000	0,20
	1000	1750	0,20
S	-50	50	0,38
	50	300	0,27
	300	1000	0,20
	1000	1750	0,23
T	-200	-100	0,15
	-100	0	0,11
	0	400	0,08
¹⁾ Разрешение: 0,01 °С. ²⁾ Внутреннее сопротивление выходного источника: 10 Ом. ³⁾ Без учета ошибки термопары.

Таблица 13 - Воспроизведение сигналов термосопротивлений (опция)

Тип	Диапазон ¹⁾, °C		Пределы допускаемой абсолютной погрешности, ±, °C
Тип	Нижний предел	Верхний предел	Пределы допускаемой абсолютной погрешности, ±, °C
Pt385, 25 Ом	-200	850	0,25
Pt385, 50 Ом	-200	850	0,1
Pt385, 100 Ом	-200	850	0,05
Pt385, 200 Ом	-200	320	0,35
Pt385, 200 Ом	320	850	0,40
Pt385, 500 Ом	-200	-30	0,05
Pt385, 500 Ом	-30	850	0,15
Pt385, 1000 Ом	-200	850	0,09
Cu428, 50 Ом	-50	150	0,09
Cu428, 100 Ом	-50	150	0,05
¹⁾ Разрешение: 0,001 °С.
