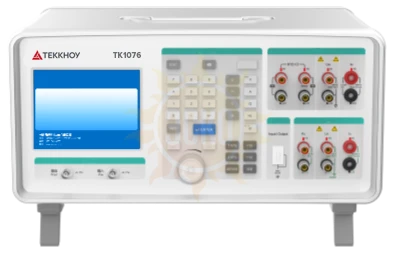

Прецизионный калибратор-измеритель TK1076
распечатать
Описание
TK1076 – высокоточный промышленный калибратор измерителей температуры и технологических процессов. Предназначен для воспроизведения и измерения напряжения и силы постоянного тока, электрического сопротивления и частоты. Применяется для калибровки/поверки калибраторов технологических процессов, промышленных датчиков, преобразователей и не только.
Ключевые особенности:
- Генерация/измерение напряжения постоянного тока: 10 мВ - 110 В;
- Генерация/измерение силы постоянного тока: 0,1 мА - 110 мА;
- Воспроизведение/измерение сопротивления: 4 Ом - 4,4 кОм;
- Воспроизведение/измерение температуры 11 типов термопар: (B, E, J, K, N, R, S, T, G, C, D);
- Воспроизведение температуры 11 типов термосопротивлений: Pt385 (25, 100, 200, 500, 1000 Ом), Pt3926-100 Ом, Pt3916-100 Ом, Cu427-10 Ом, Cu50, Cu100, Ni120;
- Измерение температуры 12 типов термосопротивлений: Pt385 (25, 100, 200, 500, 1000 Ом), Pt391-100 Ом, Pt3926-100 Ом, Cu427-10 Ом, Cu50, Cu100, Ni120, SPRT;
- Базовая погрешность воспроизведения за 1 год (% от установленного значения):
Uпост = ±0,0025%, Iпост = ±0,003%, R = ±0,002%;
- Базовая погрешность измерения за 1 год (% от установленного значения):
Uпост = ±0,003%, Iпост = ±0,003%, R = ±0,002%;
- встроенный источник напряжения (24 В постоянного тока) для питания первичных преобразователей;
- Каждый измерительный канал имеет надежную электрическую изоляцию, защиту от короткого замыкания и перегрузки;
- Режим генерации AC+DC напряжения (опция);
- Стандартные интерфейсы: RS-232.
Метрологические характеристики
Таблица 1 - Воспроизведение напряжения постоянного тока
|
Верхние пределы поддиапазонов воспроизведения |
Разрешение |
Пределы допускаемой абсолютной погрешности, ± |
|
100 мВ |
0,1 мкВ |
25*10-6*Uуст [1] + 1 мкВ |
|
1 В |
1 мкВ |
25*10-6*Uуст + 10 мкВ |
|
10 В |
10 мкВ |
25*10-6*Uуст + 100 мкВ |
|
100 В |
100 мкВ |
25*10-6*Uуст + 1000 мкВ |
|
Примечание [1]: Uуст - установленное значение напряжения постоянного тока, мкВ. |
||
Таблица 2 - Измерение напряжения постоянного тока
|
Верхние пределы поддиапазонов измерения |
Разрешение |
Пределы допускаемой абсолютной погрешности, ± |
|
100 мВ |
0,1 мкВ |
30*10-6*Uизм [1] + 3 мкВ |
|
1 В |
1 мкВ |
30*10-6*Uизм + 10 мкВ |
|
10 В |
10 мкВ |
30*10-6*Uизм + 100 мкВ |
|
100 В |
100 мкВ |
30*10-6*Uизм + 1000 мкВ |
|
Примечание [1]: Uизм - измеренное значение напряжения постоянного тока, мкВ. |
||
Таблица 3 - Воспроизведение постоянного тока
|
Верхние пределы поддиапазонов воспроизведения |
Разрешение |
Пределы допускаемой абсолютной погрешности, ± |
|
1 мA |
10 нA |
30*10-6*Iуст [1] + 0,02 мкА |
|
5 мA |
10 нA |
30*10-6*Iуст + 0,1 мкА |
|
20 мA |
10 нA |
30*10-6*Iуст + 0,4 мкА |
|
100 мA |
100 нA |
30*10-6*Iуст + 2 мкА |
|
Примечание [1]: Iуст - установленное значение постоянного тока, мкА. |
||
Таблица 4 - Измерение постоянного тока
|
Верхние пределы поддиапазонов измерения |
Разрешение |
Пределы допускаемой абсолютной погрешности, ± |
|
1 мA |
10 нA |
30*10-6*Iизм [1] + 0,02 мкА |
|
5 мA |
10 нA |
30*10-6*Iизм + 0,1 мкА |
|
20 мA |
10 нA |
30*10-6*Iизм + 0,4 мкА |
|
100 мA |
100 нA |
30*10-6*Iизм + 2 мкА |
|
Примечание [1]: Iизм - измеренное значение постоянного тока, мкА. |
||
Таблица 5 – Воспроизведение сопротивления постоянному току
|
Верхние пределы поддиапазонов воспроизведения |
Разрешение |
Пределы допускаемой абсолютной погрешности, ± |
|
400 Ом |
0,1 мОм |
20*10-6*Rуст [1] + 7 мОм |
|
4 кОм |
1 мОм |
20*10-6*Rуст + 50 мОм |
|
Примечание [1]: Rуст - установленное значение сопротивления, мОм. |
||
Таблица 6 – Измерение сопротивления постоянному току
|
Верхние пределы поддиапазонов измерения |
Разрешение |
Пределы допускаемой абсолютной погрешности, ± |
|
400 Ом |
0,1 мОм |
20*10-6*Rизм [1] + 4 мОм |
|
4 кОм |
1 мОм |
20*10-6*Rизм + 40 мОм |
|
Примечание [1]: Rизм - измеренное значение сопротивления, мОм. |
||
Таблица 7 – Воспроизведение частоты
|
Диапазон [1] |
Разрешение |
Пределы допускаемой относительной погрешности, ± |
|
от 1 Гц до 100 кГц |
0,01 Гц |
0,005 % |
|
Примечание [1]: Уровень выходного сигнала 0,3 В – 12 В (п-п). |
||
Таблица 8 – Воспроизведение и измерение термопар
|
Тип |
Диапазон, °C |
Пределы допускаемой абсолютной погрешности, ±°C |
|
|
Мин. |
Макс. |
||
|
B |
410 |
600 |
0,35 |
|
600 |
900 |
0,28 |
|
|
900 |
1800 |
0,22 |
|
|
E |
-200 |
0 |
0,11 |
|
0 |
600 |
0,08 |
|
|
600 |
1000 |
0,1 |
|
|
J |
-200 |
-100 |
0,13 |
|
-100 |
750 |
0,08 |
|
|
750 |
1200 |
0,1 |
|
|
K |
-200 |
-100 |
0,2 |
|
-100 |
1000 |
0,1 |
|
|
1000 |
1370 |
0,12 |
|
|
N |
-200 |
-100 |
0,22 |
|
-100 |
400 |
0,1 |
|
|
400 |
1300 |
0,12 |
|
|
R |
-50 |
50 |
0,4 |
|
50 |
300 |
0,28 |
|
|
300 |
1000 |
0,21 |
|
|
1000 |
1750 |
0,2 |
|
|
S |
-50 |
50 |
0,4 |
|
50 |
300 |
0,29 |
|
|
300 |
1000 |
0,22 |
|
|
1000 |
1750 |
0,23 |
|
|
T |
-200 |
-100 |
0,16 |
|
-100 |
0 |
0,11 |
|
|
0 |
400 |
0,08 |
|
|
G |
0 |
200 |
2 |
|
200 |
500 |
0,3 |
|
|
500 |
2300 |
0,25 |
|
|
C |
0 |
800 |
0,14 |
|
800 |
2000 |
0,23 |
|
|
2000 |
2300 |
0,31 |
|
|
D |
0 |
200 |
0,3 |
|
200 |
500 |
0,2 |
|
|
500 |
1900 |
0,25 |
|
|
1900 |
2300 |
0,35 |
|
|
Примечание [1]: Погрешность измерения в диапазоне (-10 мВ-80 мВ) ═ 25*10-6*Uизм + 2 мкВ. Примечание [2]: Uизм - измеренное значение напряжения постоянного тока, мкВ. |
|||
Таблица 9 – Воспроизведение термосопротивления
|
Тип |
Диапазон, °C |
Пределы допускаемой абсолютной погрешности, ±°C |
|
|
Мин. |
Макс. |
||
|
Pt385, 25 Ом |
-200 |
850 |
0,25 |
|
Pt385, 100 Ом |
-200 |
850 |
0,05 |
|
Pt3926, 100 Ом |
-200 |
630 |
0,05 |
|
Pt3916, 100 Ом |
-200 |
630 |
0,05 |
|
Pt385, 200 Ом |
-200 |
320 |
0,05 |
|
320 |
850 |
0,35 |
|
|
Pt385, 500 Ом |
-200 |
-30 |
0,05 |
|
-30 |
850 |
0,15 |
|
|
Pt385, 1000 Ом |
-200 |
850 |
0,09 |
|
Cu427, 10 Ом |
-50 |
150 |
0,38 |
|
Cu50 |
-50 |
150 |
0,09 |
|
Cu100 |
-50 |
150 |
0,05 |
|
Ni120 |
-80 |
260 |
0,02 |
|
Примечание [1]: Погрешность указана для 4-проводной схемы подключения. |
|||
Таблица 10 – Измерение термосопротивления
|
Тип |
Диапазон, °C |
Пределы допускаемой абсолютной погрешности, ±°C |
|
|
Мин. |
Макс. |
||
|
Pt385, 25 Ом |
-200 |
850 |
0,3 |
|
Pt385, 100 Ом |
-200 |
80 |
0,013 |
|
80 |
200 |
0,02 |
|
|
200 |
400 |
0,025 |
|
|
400 |
850 |
0,038 |
|
|
Pt391, 100 Ом |
-200 |
80 |
0,013 |
|
80 |
200 |
0,025 |
|
|
200 |
400 |
0,026 |
|
|
400 |
630 |
0,032 |
|
|
Pt3926, 100 Ом |
-200 |
80 |
0,013 |
|
80 |
200 |
0,022 |
|
|
200 |
400 |
0,026 |
|
|
400 |
630 |
0,033 |
|
|
Pt385, 200 Ом |
-200 |
100 |
0,02 |
|
100 |
320 |
0,03 |
|
|
320 |
600 |
0,08 |
|
|
600 |
850 |
0,09 |
|
|
Pt385, 500 Ом |
-200 |
-40 |
0,01 |
|
-40 |
100 |
0,028 |
|
|
100 |
320 |
0,034 |
|
|
320 |
600 |
0,045 |
|
|
600 |
850 |
0,076 |
|
|
Pt385, 1000 Ом |
-200 |
-140 |
0,014 |
|
-140 |
300 |
0,024 |
|
|
300 |
600 |
0,026 |
|
|
600 |
850 |
0,033 |
|
|
Cu427, 10 Ом |
-50 |
150 |
0,11 |
|
Cu50 |
-50 |
150 |
0,06 |
|
Cu100 |
-50 |
150 |
0,03 |
|
Ni120 |
-80 |
260 |
0,009 |
|
SPRT |
-200 |
660 |
0,06 |
|
Примечание [1]: Погрешность указана для 4-проводной схемы подключения. |
|||
Таблица 11 – Воспроизведение сигнала смещения вала турбины (опционально)
|
Тип |
Диапазон |
Пределы допускаемой абсолютной погрешности, ± |
|
Постоянное напряжение |
-24 - 0 В |
0,01 % |
|
Переменное напряжение (F ≤ 5 кГц) |
0 - 1 В |
0,01 % |
|
1 - 5 В |
0,01 % |
