Назначение калибратора давления TE7010
Калибратор TE7010 разработан для применения в 11 диапазонах от 0.2 бар до 600 бар (устанавливаются при заказе). Для модели TE7010 источником давления являются внешние ручные насосы. Пневматический: -0.95 - 40 бар или Гидравлический: 0 - 700 бар. Также возможен двухканальный вариант. Если применяется внешнее линейное давление, модель TE7010 может быть оснащена встроенным регулятором для управления за выходным значением давления.
Описание калибратора давления TE7010
При калибровке технологических сигналов, сигнал токовой петли отображается на жидкокристаллическом экране с погрешность 0.05%. Блок питания генератора токовой петли (24В или 36В) также прилагается. Для ускорения калибровки преобразователей давления, как давление, так и сигнал токовой петли могут отображаться одновременно. Дополнительно доступна функция непрерывности для тестирования петель разомкнутой цепи.
Одноканальная модель TE7010 позволяет осуществлять выбор пяти единиц измерения путем переключения. Они должны быть перечислены при заказе из следующих возможных:- бар, фунт на кв.дюйм, кПа, МПа, дюйм вод.ст., см вод.ст., дюйм рт.ст., мм рт.ст., Кг/см2, атм. Значения давления и тока замкнутой цепи отображаются на ЖКИ с разрешением 4,5 разрядов.
RS232 соединение используется для отображения считываний информации при взаимодействии с калибровочным программным обеспечением EasyCal (дополнительно) компании Time Electronics. Непосредственные калибровочные процедуры могут легко быть записаны пользователем с помощью EasyCal. Результаты испытаний сохраняются в базе данных результатов EasyCal. Печать калибровочных сертификатов по требованию является простой процедурой.

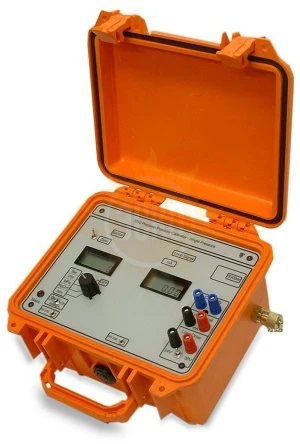

Питание осуществляется посредством внутренних сменных батарей с встроенным зарядным устройством. Это позволяет при необходимости подзаряжать прибор напрямую. TE7010 помещен в прочный полимерный корпус, обеспечивающий его защиту. Все соединения давления расположены сбоку корпуса. В комплектацию входят провода и спектр принадлежностей для соединения давления.
Дополнительно для моделирования сигнала технологического контроля применяется малогабаритный имитатор токовых петель TE7006 компании Time Electronics. Он обеспечивает значение сигналов 4 – 20мА и 0 – 10В на уровнях 0%, 10%, 25%, 50%, 75%, 90%, 100%. Для осуществления свободной калибровки возможно автоматическое переключение по этим установочным точкам. Питание осуществляется от батареи, а прибор помещается в карман модели TE7010. Для получения дополнительной информации см. документацию на модель TE7006.
Особенности калибратора давления TE7010
- Диапазон 0.2 - 600 бар
- Погрешность 0.04% полной шкалы
- Пневматический или гидравлический
- Аварийный сигнал перегрузки по давлению
- Пьезо-резистивный датчик давления
- Изолированный блок питания токовых петель напряжением 24/36В
- Измерение тока замкнутой цепи
- Сетевое/батарейное питание
Технические характеристики калибратора давления TE7010
| Параметры | Значения | |||||||||||
| Давление | ||||||||||||
| Диапазон (бар) | Вакуум | 0.2 | 2 | 5 | 10 | 20 | 35 | 70 | 100 | 200 | 400 | 600 |
| Разрешение (бар) | 0.0001 | 0.01мбар | 0.0001 | 0.001 | 0.001 | 0.001 | 0.01 | 0.01 | 0.01 | 0.01 | 0.1 | 0.1 |
| Погрешность % +/-1 разряд | 0.04 | 0.1 | 0.04 | 0.04 | 0.04 | 0.04 | 0.04 | 0.04 | 0.04 | 0.1 | 0.1 | 0.1 |
| Температурная стабильность | менее 70 ppm/ °C | |||||||||||
| Единицы измерения | бар, фунт на кв.дюйм, кПа, МПа, дюйм вод.ст., см вод.ст., дюйм рт.ст., мм рт.ст., Кг/см2, атм ** | |||||||||||
| Макс давление | 2 x диапазон, 1.5 x диапазон для 20 бар и выше | |||||||||||
| Датчик | Пьезо-резистивный – диафрагма из нержавеющей стали | |||||||||||
| Предупреждение о перегрузке по давлению | 1.2 x диапазон полной шкалы – аудио и визуальное(на ЖКИ) предупреждение | |||||||||||
| Фитинги | Minimess (>20 бар) и Quick Release (<20 бар) | |||||||||||
| Электрические характеристики | ||||||||||||
| Диапазон | Измерение тока замкнутой цепи 0 - 200 мА | |||||||||||
| Разрешение | 10 мкА | |||||||||||
| Сопротивление | Нагрузка токовой петли 5Ом | |||||||||||
| Погрешность | 0.05% от считывания ±1 разряд | |||||||||||
| Генератор токовой петли | Выбор переключением 24В или 36В, максимально 50 мА – изолирован, есть защита откороткого замыкания | |||||||||||
| Непрерывность | Предел: 100Омс аудио и визуальным предупреждением | |||||||||||
| RS232 | Разъем 3.5мм стерео | |||||||||||
| Терминалы | Стандартные промышленные 4 мм клеммы батареи | |||||||||||
| Общие технические характеристики | ||||||||||||
| Источник мощности | Внутренние сменные Nickel Metal Hydride батарейки или блок питания (230В или 110В50/60 Гц) | |||||||||||
| Срок действия батареи | При обычном использовании – 24 часа | |||||||||||
| Дисплей | 7 сегментов ЖКИ с предупреждающим индикатором «Низкий заряд батареи» | |||||||||||
| RS232 | Для эхосчитывания (программное обеспечение не прилагается) и повторной калибровки сприлагаемым ПО посредством ПК (не поставляется) | |||||||||||
| Корпус | Погодоустойчивый строительный полимер, соответствующий стандарту IP 66 | |||||||||||
| Размер/вес | 27 x 25 x 17.5 см (11” x 10” x 7”), 3 кг | |||||||||||
| В комплектацию прибора входят испытательные концы | ||||||||||||
** Задается по заказу
Комплектация TE7010
Комплект поставки TE7010
| Наименование | Количество |
| Калибратор давления (вакуум, 0.2, 2, 5, 10, 20, 35, 70, 100, 200, 400, 600 бар) TE7010 | 1 |
