Назначение калибратора давления TE7016
Калибратор TE7016 разработан для применения в 11 диапазонах от 0.2 бар до 20 бар (устанавливаются при заказе). Для давления свыше 20 бар, дополнительно обращайтесь к агентам. Источником внешнего линейного давления может быть компрессор или цилиндр (см. таблицу максимального давления). Модель TE7016 может использоваться с пневматическим ручным насосом, -0.95 – 20 бар, источником давления являются внешние ручные насосы. Пневматический: -0.95 - 40 бар или гидравлический: 0 - 700 бар. Также возможен одноканальный вариант (см. документацию на двухканальную модель TE7010). Также, TE7016 может применяться без внутреннего регулятора для гидравлического или пневматического использования до 600 бар. (См. отдельно документацию на одноканальный калибратор TE7010 и двухканальный TE7015).
Описание калибратора давления TE7016
При калибровке сигналов технологического контроля сигнал токовой петли отображается на жидкокристаллическом экране с погрешность 0.05%. Блок питания генератора токовой петли (24В или 36В) также прилагается. Для ускорения калибровки преобразователей давления, как давление, так и сигнал токовой петли могут отображаться одновременно. Дополнительно доступна функция непрерывности для тестирования петель разомкнутой цепи.
Модель TE7016 позволяет осуществлять выбор пяти единиц измерения путем переключения. Они должны быть перечислены при заказе из следующих возможных:- бар, фунт на кв.дюйм, кПа, МПа, дюйм вод.ст., см вод.ст., дюйм рт.ст., мм рт.ст., Кг/см2, атм. Значения давления и тока замкнутой цепи отображаются на ЖКИ с разрешением 4,5 разрядов.
RS232 соединение используется для отображения считываний информации при взаимодействии с калибровочным программным обеспечением EasyCal (дополнительно) компании Time Electronics. Непосредственные калибровочные процедуры могут легко быть записаны пользователем с помощью EasyCal. Результаты испытаний сохраняются в базе данных результатов EasyCal. Печать калибровочных сертификатов по требованию является простой процедурой.

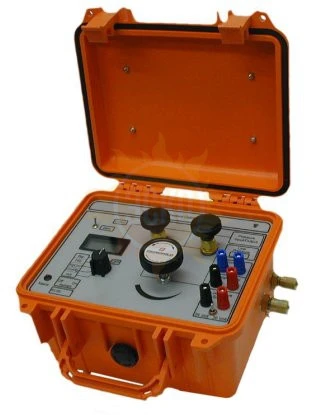

Питание осуществляется посредством внутренних сменных батарей с встроенным зарядным устройством. Это позволяет при необходимости подзаряжать прибор напрямую. TE7016 помещен в прочный полимерный корпус, обеспечивающий его защиту. Все соединения давления расположены сбоку корпуса. В комплектацию входят провода и спектр принадлежностей для соединения давления.
Дополнительно для моделирования сигнала технологического контроля применяется малогабаритный имитатор токовых петель TE7006 компании Time Electronics. Он обеспечивает значение сигналов 4 – 20мА и 0 – 10В на уровнях 0%, 10%, 25%, 50%, 75%, 90%, 100%. Для осуществления свободной калибровки возможно автоматическое переключение по этим установочным точкам. Питание осуществляется от батареи, а прибор помещается в карман модели TE7016. Для получения дополнительной информации см. документацию на модель TE7006.
Особенности калибратора давления TE7016
- Регулируемое низкое давление
- Диапазон 0.2 - 20 бар
- Погрешность 0.04% полной шкалы
- Пневматический насос
- Аварийный сигнал перегрузки по давлению
- Пьезо-резистивный датчик давления
- Изолированный блок питания токовых петель напряжением 24/36В
- Измерение тока замкнутой цепи
- Сетевое/батарейное питание
Технические характеристики калибратора давления TE7016
Параметры | Значения | |||||
Давление | ||||||
Диапазон (бар) | Вакуум | 0.2 | 2 | 5 | 10 | 20 |
Разрешение (бар) | 0.0001 | 0.01мбар | 0.0001 | 0.001 | 0.001 | 0.001 |
Регулятор | да | да | да | да | да | да |
Погрешность % +/-1 разряд | 0.04 | 0.1 | 0.04 | 0.04 | 0.04 | 0.04 |
Температурная стабильность | менее 70 ppm/ °C | |||||
Единицы измерения | бар, фунт на кв.дюйм, кПа, МПа, дюйм вод.ст., см вод.ст., дюйм рт.ст., мм рт.ст., Кг/см2, атм ** | |||||
Макс давление | 2 x диапазон, 1.5 x диапазон для 20 бар и выше | |||||
Датчик | Пьезо-резистивный – диафрагма из нержавеющей стали | |||||
Предупреждение о перегрузке по давлению | 1.2 x диапазон полной шкалы – аудио и визуальное(на ЖКИ) предупреждение | |||||
Фитинги | Quick Release | |||||
Электрические характеристики | ||||||
Диапазон | Измерение тока замкнутой цепи 0 - 200 мА | |||||
Разрешение | 10 мкА | |||||
Сопротивление | Нагрузка токовой петли 5 Ом | |||||
Погрешность | 0.05% от считывания ±1 разряд | |||||
Генератор токовой петли | Выбор переключением 24В или 36В, максимально 50 мА – изолирован, есть защита откороткого замыкания | |||||
Непрерывность | Предел: 100Омс аудио и визуальным предупреждением | |||||
RS232 | Разъем 3.5мм стерео | |||||
Терминалы | Стандартные промышленные 4 мм клеммы батареи | |||||
Общие технические характеристики | ||||||
Источник мощности | Внутренние сменные Nickel Metal Hydride батарейки или блок питания (230В или 110В50/60 Гц) | |||||
Срок действия батареи | При обычном использовании – 24 часа | |||||
Дисплей | 7 сегментов ЖКИ с предупреждающим индикатором «Низкий заряд батареи» | |||||
RS232 | Для эхосчитывания (программное обеспечение не прилагается) и повторной калибровки сприлагаемым ПО посредством ПК (не поставляется) | |||||
Корпус | Погодоустойчивый строительный полимер, соответствующий стандарту IP 66 | |||||
Размер/вес | 27 x 25 x 17.5 см (11” x 10” x 7”), 3 кг | |||||
В комплектацию прибора входят испытательные концы |
** Задается по заказу
Комплектация TE7016
Комплект поставки TE7016
Наименование | Количество |
Калибратор давления с встроенным регулятором (вакуум, 0.2, 2, 5, 10, 20 бар) TE7016 | 1 |
