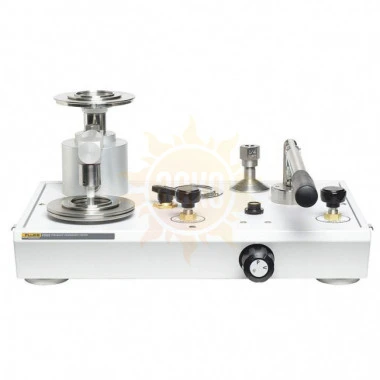

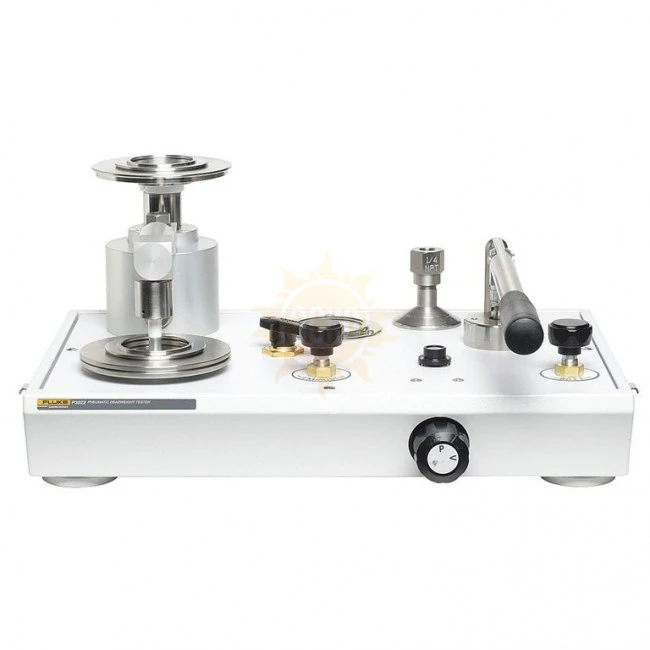

Пневматические грузопоршневые манометрыFluke Calibration P3023-INH20-P
распечатать
Модель вакуума и двойного вакуума/давления P3000 Series Vacuum and Dual Vacuum/Pressure Model
Назначение Fluke P3023-INH20-P
Модель вакуума и двойного вакуума/давления P3000 Series Vacuum and Dual Vacuum/Pressure Model
С воздушным управлением – двойной PCU
Диапазон давления от 3 до 199 кПа (от 30,48 до 2 032 см вод. ст.)
Диапазон вакуума от 3,39 до 102 кПа (от 2,54 до 76,2 см рт. ст.)
* -P указывает на то, что встроенный насос является опцией
Эти универсальные приборы обеспечивают калибровку в диапазоне от 3 до 100 кПа (от 0,03 до 1 бар) для вакуума и от 20 кПа до 3,5 МПа (от 0,2 до 35 бар) с помощью сверхточного, но простого в использовании первичного эталона. Перевод устройства из режима давления в режим вакуума осуществляется с помощью селекторного клапана, и замена поршней не требуется. Устройства производятся в соответствии с высочайшими стандартами и с сертификацией точности по эталонам Лабораторий международных стандартов, такими как Национальный институт науки и техники (NIST). Пневматические стандарты типа поршень-цилиндр обеспечивают высокую стабильность, воспроизводимость и точность измерений. Для формирования давления и вакуума может быть по заказу добавлен встроенный ручной насос.
Особенности Fluke P3023-INH20-P
- Стандартная точность 0,015 % от показаний (опционально 0,008 %)
- Вакуум: от 3 до 100 кПа (от 0,03 до 1 бар)
- Давление: 20 кПа до 3,5 МПа (от 0,2 до 35 бар)
- Возможно измерение в дюймах вод. ст. и в мбарх
- Немагнитные грузы из нержавеющей стали серии 3
- Устройства могут быть приведены в соответствие с региональными стандартами силы тяжести FOC
Технические характеристики Fluke P3023-INH20-P
|
Точность |
|
|---|---|
| Точность* |
±0,015 % показаний (по заказу ± 0,008 %)
*Точность определяется как % показаний от 10 до 100 % диапазона поршня при использовании в соответствии с поправками, указанными в поверочном сертификате. Менее 10 % ± (класс точности) х 10 % диапазона поршня. |
|
Масса и материалы поршневой пары |
|
|---|---|
| Эталонный утяжелитель | Немагнитная аустенитная нержавеющая сталь серии 3 |
| Весовая плотность | 7,8 г/см³ |
| Дополнительные разновесы | Алюминий, обработанный специальным горячим раствором |
| Весовая плотность | 2,7 г/см³ |
| Модели P3011, P3012, P3013, P3022, P3023, P3025 (V) | Материал поршня: керамика Материал цилиндра: мартенситная сталь Коэффициент расширения: 11 миллионных долей / °C |
| Модели P3014, P3015, P3025 (P) P3031, P3032 (P & V) | Материал поршня: карбид вольфрама Материал цилиндра: мартенситная сталь Коэффициент расширения: 16,5 миллионных долей / °C |
| Модель P3016 | Материал поршня: карбид вольфрама Материал цилиндра: карбид вольфрама Коэффициент расширения: 11 миллионных долей / °C |
|
Общие характеристики |
|
|---|---|
| Адаптеры контрольных отверстий | 1/8, 1/4, 3/8 и ½ NPT или BSP |
| Масса прибора | 11 кг |
| Габариты прибора | (Ш х Г х В): 17,5 x 12 x 8,5 |
| Масса набора утяжелителей (типовая) | 29,5 кг |
|
Минимальные стандартные привесы |
|
|---|---|
| P3012, P3022 (давление) | 250 Па (5 мбар) |
| P3013, P3023 (давление) | 500 Па (10 мбар) |
| P3014, P3015, P3025 (давление) | 10 кПа (0,1 бар) |
| P3016, P3031, P3032 | 10 кПа (0,1 бар) |
| P3011, P3022, P3023, P3025 (вакуум) | 1 кПа (10 мбар) |
|
Дополнительные разновесы |
|
|---|---|
| P3014, P3015, P3025 (давление) | 1 кПа (0,01 бар) |
|
Встроенные ручные насосы |
|
|---|---|
| Режим давления | Максимальное давление – 2 МПа (20 бар) |
| Режим вакуума | До 90 % вакуума |
|
Рабочая среда для моделей с жидкостной смазкой |
|
|---|---|
| 55-655 | минеральное масло (стандарт) |
| Krytox | для систем без активного сжигания кислорода (по заказу) |
|
Дополнительные возможности |
|
|---|---|
| Программное обеспечение PressCal | Программное обеспечение на базе Windows, позволяющее пользователям легко применять все необходимые поправки для улучшения качества работы грузопоршневого манометра. После этого данные калибровки сохраняются и (или) используются для автоматического создания поверочного сертификата. Программное обеспечение PressCal входит в стандартный комплект приборов с погрешностью 0,008 %. |
| Krytox | Рабочая среда для пневматических моделей с жидкой смазкой. |
