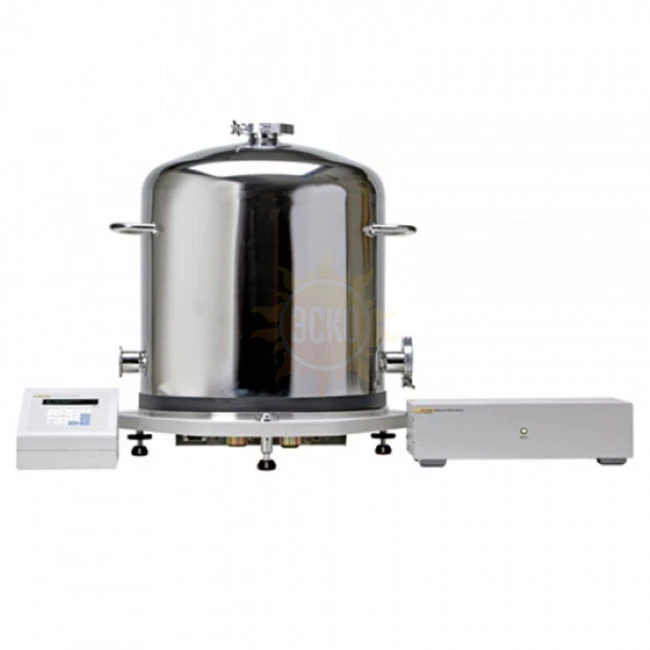

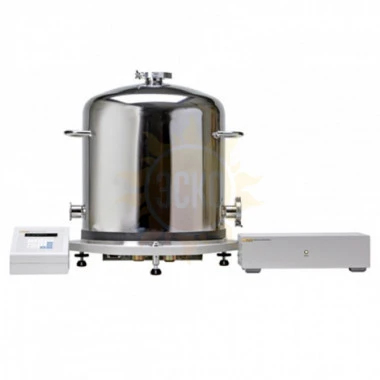

Fluke PG9607

Автоматизированный эталон первичного давления для абсолютных и манометрических давлений до 500 кПа

Модель PG9607 представляет собой следующее поколение поршневых измерителей абсолютного давления, выпускаемых компанией Fluke Calibration. Она может использовать 100-килограммовый набор утяжелителей для задания манометрических и абсолютных давлений от 11 до 500 кПа с одиночным поршневым цилиндром.

Поршневой манометр создан для использования в качестве эталона подлинного первичного давления в метрологических и исследовательских институтах. В основе его работы лежит поршневой цилиндр диаметром 50 мм с размерной точностью, обеспечивающей прослеживаемость измерений с низким уровнем неопределенности. Монтажная стойка поршня позволяет выполнять работы с контролируемым зазором и сниженной погрешностью при измерении температуры поршневого цилиндра. Новая конструкция платформы способствует улучшению температурной стабильности в области поршневого цилиндра.

Модель PG9607 снабжена технологией автоматизированного управления грузами (AMH), позволяющей проводить полностью автоматическое тестирование в режимах манометрического и абсолютного давления. Ручные операции исключаются, что ускоряет процедуры и обеспечивает преимущества с точки зрения метрологии. Сочетание технологии AMH со средствами автоматического контроля давления и программным обеспечением делает возможными многократные и расширенные испытания, что придает модели PG9607 качества мощного инструмента для калибровки и исследований.

При создании модели PG9607 компания Fluke Calibration провела обширную работу с национальными метрологическими институтами с целью минимизации погрешности измерения давления. Были использованы многолетние наработки, связанные с обеспечением национальных метрологических институтов грузопоршневыми манометрами PG7000, а также распространением других высококлассных измерителей давления по всему миру.

Усовершенствованная конструкция 50-миллиметрового поршневого цилиндра

В цилиндро-поршневом механизме модели PG9607 воплощен более чем пятнадцатилетний опыт разработки, производства и калибровки 50-миллиметровых поршневых цилиндров. Модель PC-9607-5 представляет собой поршневой цилиндр 5 кПа/кг с неподвижным поршнем и подвижным цилиндром. Улучшенный технологический процесс и усовершенствованные методы испытаний привели к появлению механизма с очень низким уровнем деформаций. Поршневой цилиндр диаметром 50 мм обладает исключительными характеристиками в диапазоне давлений до 500 кПа при использовании груза массой 100 кг. Монтажная стойка PG9607 обеспечивает приложение независимо управляемого давления зазора к внутренней стороне поршня для прогнозируемого изменения зазора между поршнем и цилиндром при сложных экспериментах

Инновации, снижающие погрешность до минимума

Два десятилетия назад в семействе грузопоршневых манометров PG7000 производства компании DH Instruments были впервые реализованы преимущества встроенной технологии съема показаний и мониторинга наряду с другими технологическими и эргономическими улучшениями. В платформу PG9000 добавлен ряд инноваций для еще большего повышения качества измерений.

Платформа состоит из манометрического терминала, основания поршневого манометра и нового дистанционного блока электроники. Терминал служит для взаимодействия с пользователем. Он обеспечивает хранение данных метрологических составляющих, отображение состояния рабочей и окружающей среды и вычисляет давление.

Основание поршневого манометра PG9000 поддерживает автоматический поворот поршневого цилиндра и оперирование грузами, однако все электронные компоненты, обеспечивающие работу датчиков и управление поворотом, вынесены в дистанционный блок электроники. Такое решение способствует наивысшей температурной стабильности основания даже при длительной вакуумной работе, поскольку все значимые источники расположены вдали от основания.

Монтажная стойка PG9607 содержит два интегрированных платиновых термометра сопротивления для снижения температурной погрешности поршневого цилиндра. Датчики температуры легко снимаются для калибровки. В дополнительную эталонную вакуумную аппаратуру включен емкостный мембранный манометр. Он служит для выполнения остаточных вакуумных измерений в режиме абсолютного измерения. Модель PG9607 также обладает возможностью интеграции данных измерений, поступающих практически от любого вакуумного датчика.

Автоматизация метрологических работ

Технология автоматизированного управления грузами (AMH) реализована в модели PG9607 в расширенном виде для обеспечения работы с манометрическим и абсолютным давлением при массе грузов до 100 кг. Устранение необходимости в ручной установке грузов снижает механический износ и повышает стабильность масс. Механизм автоматизированного управления грузами располагается внутри вакуумного колокола, что устраняет необходимость откачивания воздуха при замене грузов в различных контрольных точках. Поддержание вакуума обеспечивает более низкое значение и статический характер остаточных вакуумных составляющих. Общая продолжительность испытаний сокращается, что способствует повышению эффективности работ. В особенности это касается измерения абсолютных давлений. За счет полной автоматизации достигается высокое постоянство измерений и создаются условия для расширенных испытаний со множеством контрольных точек, которые непрактично выполнять вручную. Калибровочное ПО, такое как COMPASS® for Pressure, создает возможность проведения полностью автономных испытаний.
