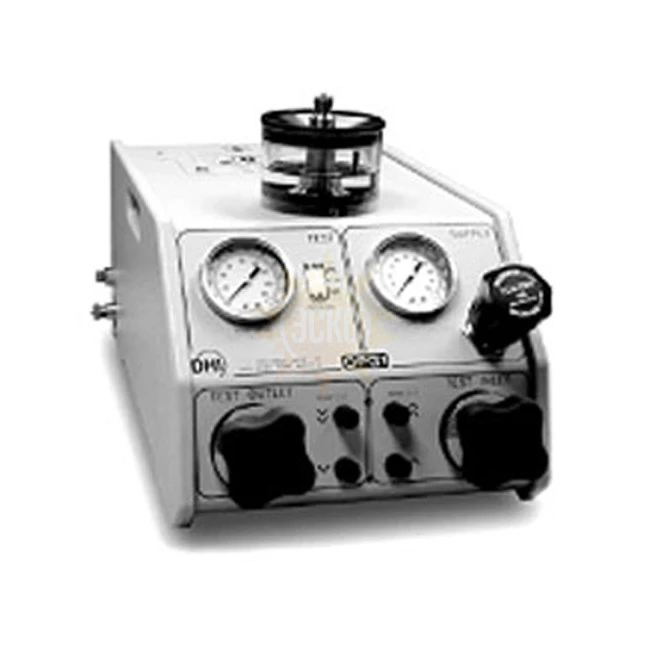

Генератор/контроллер гидравлического давления Fluke OPG1

Устройство OPG1-30000 предлагает альтернативу для генерирования и регулировки высокого давления жидкости в системах проверки средств измерения. Эта компактная и простая в использовании система обеспечивает необходимый баланс между простотой и надежностью ручного управления и удобством автоматизации.

• Давление по требованию – до 200 МПа
• Высокое разрешение при регулировании давления посредством нажатия кнопки
• Управление, не требующее усилий
• Автономная конструкция с компактной площадью основания 30 x 54 см
• Регулятор потока с ходом в пол-оборота невозможно перетянуть
• Отсутствуют ограничения переменного объема по причине «ограничения хода»
• Высокое качество, долговечная конструкция
• Прогрессивная эргономика
• Можно использовать как с грузопоршневыми манометрами, так и с системами испытания и калибровки на базе эталона сравнения

OPG1 – компактная и простая в использовании система для генерирования и регулирования давления в диапазоне от 0 до 250 МПа с подачей высокого давления по требованию и кнопкой для прецизионной регулировки давления. Трудоемкое и утомительное ручное нагнетание и/или работа винтового пресса полностью исключены.

Устройство OPG1 является идеальным решением для множества практических задач, где требуются выработка высокого давления и прецизионное управление, включая грузопоршневые манометры и системы калибровки и испытания на базе эталона сравнения.

Устройство OPG1 – стандартный компонент, обеспечивающий генерирование и регулирование давления в высокоточной системе грузопоршневого насоса PG7302 компании Fluke Calibration.

Пневматический гидравлический насос обеспечивает непрерывную подачу масла высокого давления к впускному клапану высокого давления. Давление на выходе насоса устанавливается на требуемом уровне при помощи регулятора и индикатора давления привода на передней панели.

Впускной клапан высокого давления принимает жидкость высокого давления от насоса для грубого управления повышением давления, а выпускной клапан высокого давления возвращает жидкость в резервуар, чтобы снизить давление. Клапаны высокого давления представляют собой специально подпружиненные дозаторы, ход которых составляет пол-оборота, и их невозможно перетянуть.

Тонкая регулировка давления достигается путем пневматической регулировки величины переменного объема. Переменный объем приводится в действие пневматически через диафрагму, а не вращательным усилием, таким как усилие винтового пресса.

Управляемые при помощи кнопок мгновенные клапаны регулируют давление воздуха на диафрагме, обеспечивая по мере необходимости как не требующую усилий тонкую регулировку, так и очень быстрое движение поршня.

Эксплуатационные проблемы, связанные с приложением физических усилий и с «ограничением хода», характерные для обычных винтовых прессов, полностью устранены. Положение поршня управления переменным объемом отображается на передней панели.
