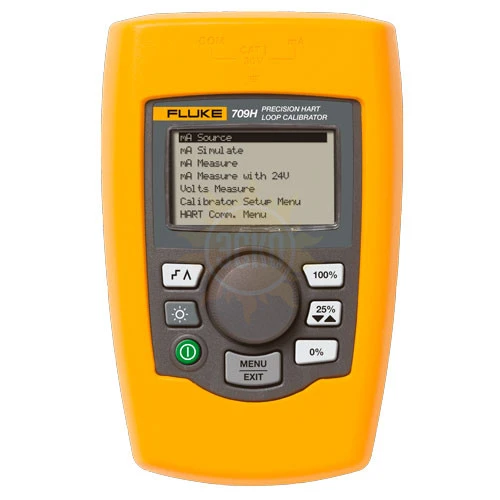

Fluke 709H - прецизионный калибратор петли тока с функцией обмена данными и диагностики по протоколу HART
до 17.02.2025
Назначение прецизионного калибратора петли тока Fluke 709H
Прецизионный калибратор петли тока Fluke 709H имеет дружественный интерфейс и поворотную кнопку быстрой настройки Quick-Set. Прибор позволяет сократить время на измерение или моделирование напряжения, тока или мощности в петле. Защитный футляр удобно ложится в руку, а крупный экран с задней подсветкой обеспечивает удобство чтения, в том числе в темноте и в стесненных условиях.
Особенности прецизионного калибратора петли тока Fluke 709H
- наивысшая точность среди приборов этого класса: 0,01% от измеряемого значения;
- прочная компактная конструкция с питанием от (6) стандартных элементов размера AAA;
- удобный в настройке и работе интуитивный интерфейс с кнопкой быстрой настройки;
- встроенный подключаемый резистор 250 Ом для обмена данными по протоколу HART;
- питание петли от напряжения 24 В постоянного тока с режимом измерения мА (от -25% до 125%);
- разрешение 1 мкА в диапазонах измерения тока в мА и разрешение 1 мВ в диапазонах измерения напряжений;
- простое двухпроводное подключение для всех типов измерений;
- автоматическое отключение питания для экономии заряда батареи (с регулировкой до 30 минут);
- регулируемое время шага и разгона в секундах;
- регулируемый выбор диапазона (0 – 20 мА или 4 – 20 мА);
- проверка ламп (моделирование заданных значений тока в мА при помощи кнопок %).
В специализированные функции HART входят
- Ускоренная передача информации о калибровке.
- Документирование параметров всех передатчиков HART на предприятии в формате (.csv) или (.txt) при помощи ПО 709H/Track и кабеля.
- Ведение журнала и запись данных по конкретному передатчику для поиска и устранения неполадок.
- Функция журнала данных обеспечивает выбор интервала измерения от 1 до 60 секунд и объем сохраняемых данных до 9800 записей или 99 сеансов.
- Каждый набор данных содержит результаты измерений 709H, все четыре параметра процесса, а также стандартные параметры состояния.
В режиме обмена данными оператор может считывать основную информацию об устройстве, выполнять диагностику и подгонку калибровки на большинстве передатчиков, поддерживающих протокол HART. Ранее это было возможно только при помощи специализированного коммуникатора, многофункционального калибратора высокого класса или ноутбука с модемом протокола HART. Прибор Fluke 709H позволяет также практически любому технологу проводить техническое обслуживание и поддержку уст ойств HART.
Особенности встроенного модема HART
- Чтение сообщений;
- Считывание меток, дескрипторов, калибровочных данных;
- Считывание информации сенсора PV;
- Считывание выходной информации PV;
- Считывание длинных меток;
- Запись диапазона PV (верхней и нижней границ);
- Вход в режим фиксированного тока / выход из режима;
- Задание смещения нуля;
- Подгонка нуля ЦАП;
- Подгонка усиления ЦАП.
Технические характеристики прецизионного калибратора петли тока Fluke 709H
Параметр | Значение |
Функции | источник тока в мА, моделирование тока в мА, считывание данных тока в мА, считывание значений тока в мА/питание петли, считывание значений напряжения. |
Диапазоны | мА (0 – 24 мА) и В (0 – 30 В пост.тока) |
Разрешение | 1 мкА в диапазонах измерения тока в мА и 1 мВ в диапазоне напряжений |
Погрешность | 0,01% +/- 2 отсчета, все диапазоны (при 23° +/- 5°C) |
Диапазон рабочих температур | от -10 °C до 55 °C (от 14 °F до 131°F) |
Диапазон влажности | от 10 до 95% без конденсации |
Стабильность | 20 ppm от предела измерения /°C от -10°C до 18°C и от 28°C до 55°C |
Дисплей | 128 x 64 точек, графический ЖК с задней подсветкой, высота знаков 0,34 |
Питание | 6 щелочных элементов AAA |
Ресурс батареи | 40 часа (номинально) |
Допустимое напряжение в петле | 24 В пост.тока при 20 мА |
Защита от броска напряжения | 240 В перем. тока |
Защита от перегрузок по току | 28 мА пост.тока |
Электромагнитная совместимость | EN61326 приложение A (Портативные приборы) |
Габариты (Д х Ш х В) | 15 см x 9 см x 3 см (6 x 3,6 x 1.3) |
Вес | 0,3 кг |
Комплект поставки Fluke 709H
№ | Наименование | Количество |
1 | Прецизионный калибратор петли тока Fluke 709Н | 1 |
2 | Набор зажимов 754-8016 типа "крокодил" | 1 |
3 | Комплект наращиваемых кабелей 75X-8014 | 1 |
4 | Набор тестовых щупов TP220-4201 | 1 |
5 | Зажимы с крючками AC280-5001 SureGrip | 1 |
6 | Мягкий футляр | 1 |
7 | Элемент питания типа AAA | 6 |
8 | Руководство пользователя (на компакт-диске) | 1 |
9 | Краткий справочник | 1 |
10 | Информация по безопасности | 1 |
