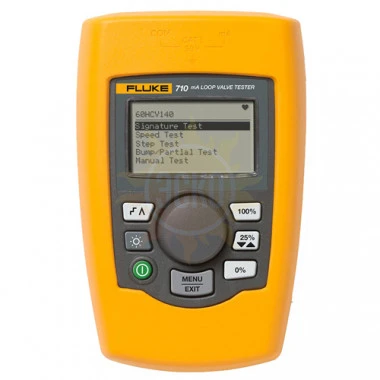

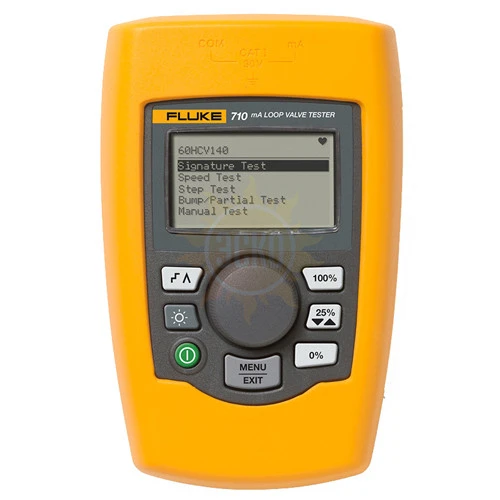

Fluke 710 - калибратор токовой петли для тестирования клапанов

Назначние калибратора токовой петли для тестирования клапанов Fluke 710:

Калибратор токовой петли Fluke 710 для тестирования клапанов предназначен для быстрого и простого тестирования клапанов с интеллектуальным управлением HART. Пользуясь встроенными процедурами тестирования и интуитивно понятным пользовательским интерфейсом прибора Fluke 710, можно быстро и легко тестировать клапаны, а диагностические результаты, получаемые при быстрой проверке клапанов, помогают ускорить принятие решений по техническому обслуживанию. Результаты быстрой проверки работоспособности клапанов позволяют узнать, находится ли ваш клапан в хорошем, пограничном или в плохом рабочем состоянии, поэтому вы можете быстро принять решение о необходимости дополнительного технического обслуживания.

Описание калибратора токовой петли для тестирования клапанов Fluke 710:

Благодаря встроенной функции связи HART калибратора токовой петли Fluke 710 для тестирования клапанов пользователь может подать сигнал 4–20 мА, чтобы заставить клапан с интеллектуальным управлением двигаться, одновременно интерпретируя сигнал HART обратной связи клапана, чтобы определить, перемещается ли клапан в ожидаемое положение. Помимо информации о положении, с помощью протокола связи HART можно определить измеренное давление (которое перемещает клапан), подаваемое внутренним преобразователем тока в давление клапана. Система Fluke 710 оснащена встроенными процедурами тестирования, которые автоматически увеличивают и изменяют сигнал тока в мА во время мониторинга положения по протоколу HART и обратной связи по давлению регулирующего клапана, что позволяет получить более полное представление о состоянии клапана простым нажатием кнопки.

Процедуры проверки клапанов, встроенные в Fluke 710:

• Ручное тестирование; ручное изменение слаботочных сигналов и просмотр информации об изменении положения и давления через протокол HART;
• Изменение слаботочных сигналов во всем диапазоне от 4 до 20 мА до 4 мА при записи положения 0–100–0 % или давления, которое перемещает клапан в диапазоне 0–100–0 %;
• Пошаговое изменение слаботочных сигналов на входе клапана и оценка реакции клапанов на изменение слаботочных входных сигналов;
• Проверки скорости, чтобы определить, насколько быстро открывается или закрывается клапан;
• Тестирование сжатия/частичного хода, которое помогает проверить клапаны на отдельном участке диапазона, чтобы испытать их в режиме реального времени.

Программное обеспечение ValveTrack™ позволяет выполнять дальнейший анализ и выявлять тенденции. Результаты тестирования клапанов, зарегистрированные и записанные в память прибора Fluke 710, доступны для загрузки в программное обеспечение ValveTrack™ для последующего анализа.

Программное обеспечение ValveTrack™ позволяет выполнять следующие функции:

• Загрузка, печать и графическое изображение результатов испытаний клапанов, зарегистрированных в полевых условиях;
• Сравнение предыдущих загруженных результатов с результатами последних тестов;
• Просмотр истории испытаний клапана по идентификатору метки HART;
• Экспорт данных тестирования клапана в формате CSV для дополнительного анализа в Microsoft Excel®

Помимо прочего, прибор Fluke 710 имеет следующие функции:

• Регистрация данных HART в полевых условиях. После записи прибором 710 данных, зарегистрированных в полевых условиях, программное обеспечение ValveTrack™ позволяет загрузить конфигурацию HART из находящихся на предприятии устройств HART числом до (20), а также выходные данные в формате (.csv) или (.txt);
• Результаты измерений параметров токовой петли и данные HART могут быть записаны с конкретного первичного преобразователя для поиска и устранения неисправностей, а также настройки петли. Функция журнала данных обеспечивает выбор интервала регистрации от 1 до 60 секунд и объем сохраняемых данных до 4910 записей или 99 отдельных сеансов. Каждая запись содержит измерение тока в мА и все четыре переменные процесса.

Протокол HART

Прибор Fluke 710 оснащен встроенным модемом HART для передачи следующих команд HART:

• Считывание информации сенсора PV;
• Считывание выходной информации PV;
• Чтение и запись единицы измерения PV, имени идентификатора метки, дескриптора и сообщения;
• Чтение и запись диапазона PV (верхней и нижней границ);
• Вход в режим фиксированного тока/выход из режима;
• Задание смещения нуля;
• Подгонка нуля ЦАП (выход в мА на 4 мА);
• Подгонка усиления ЦАП (выход в мА на 20 мА).

Команды HART для клапанов

Прибор Fluke 710 содержит следующие уникальные команды HART для поддержки регулирующих клапанов:

• Автоматическая регулировка контроллера клапана.

Кроме того, Fluke 710 предлагает следующее:

• Регистрация данных HART в полевых условиях. После записи прибором Fluke 710 данных, зарегистрированных в полевых условиях, программное обеспечение ValveTrack™ позволяет загрузить конфигурацию HART из находящихся на предприятии до 20 устройств HART, а также выходные данные в формате (.csv) или (.txt);
• Данные измерений токовой петли и данные HART могут быть записаны с конкретного первичного преобразователя для поиска и устранения неисправностей и настройки цепи. Функция журнала данных обеспечивает выбор интервала регистрации от 1 до 6 секунд и объем сохраняемых данных до 4910 записей или 99 отдельных сеансов. Каждая запись содержит измерение тока в мА и все четыре переменные процесса.

Особенности калибратора токовой петли для тестирования клапанов Fluke 710:

• К основным функциям проверки клапанов относятся предварительно настроенные проверки характеристик клапанов, проверка скорости, пошаговая проверка, ручное тестирование, проверка сжатия/частичного хода;
• К функциям калибратора токовой петли относятся источник тока в мА, моделирование тока в мА, считывание значений тока в мА, считывание значений тока в мА/питание петли, считывание значений напряжения;
• ПО ValveTrack™ позволяет загружать в ПК для дальнейшего всестороннего анализа результаты измерений клапанов, зарегистрированные и записанные в память прибора Fluke 710;
• Процедуры тестирования клапанов, которые обеспечивают хорошую, пограничную или неудовлетворительную оценку регулирующего клапана;
• Общая связь по протоколу HART;
• Лучшая в своем классе точность результатов тока в мА до 0,01 % от измерения или значения источника;
• Компактная прочная конструкция;
• Интуитивно понятный интерфейс и поворотный регулятор Quick-Set для быстрой и простой настройки;
• Питание петли от напряжения 24 В постоянного тока с режимом измерения мА (от −25 % до 125 %);
• Разрешение 1 мкА в диапазонах измерения тока в мА и разрешение 1 мВ в диапазонах измерения напряжений;
• Встроенный подключаемый резистор 250 Ом для обмена данными по протоколу HART;
• Простое двухпроводное подключение для всех типов измерений;
• Автоматическое отключение питания для экономии заряда батареи;
• Регулируемое время шага и линейного изменения в секундах.
