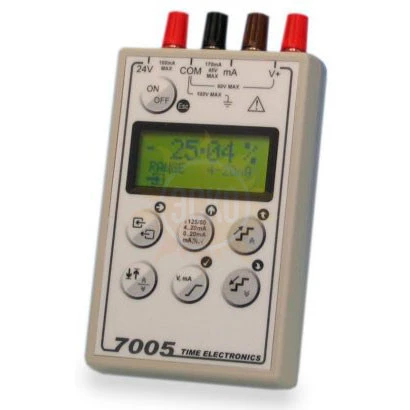

Назначение калибратора токовых петель TE7005:
Модель Time Electronics 7005 является прибором, основанным на микропроцессоре, предназначенным для калибровки и моделирования напряжения и токовых петель. Управление может осуществляться в трех режимах:
- Источник токовых петель/напряжения (моделирование преобразователя и источника питания петли)
- Нагрузка по контурному току (моделирование преобразователя)
- Измерение токовой петли/напряжения (моделирование индикатора токовых петель).
Описание калибратора токовых петель TE7005:
Ручное регулирование шага выходного сигнала может осуществляться на пяти калибровочных точках: 0%, 25%, 50%, 75% и 100% диапазона. Автоматическое регулирование шага выходного значения также доступно в соответствии с программируемым временем выдержки.
Непрерывное линейное изменение также может осуществляться посредством программируемых пользователем коэффициентов линейного изменения и времени выдержки (верх и низ).
В режиме источника диапазон может задаваться пользователем любым значением между 0мА и 50мА, или 0В и 21В. Например, при нижней точке 10мА и верхней точке 50мА можно установить диапазон в 40мА.
В режиме измерения способность измерения как напряжения, так и тока осуществляется с разрешением 5 разрядов. Диапазоны составляют 0 - ±5В и ±5 - ±25В, 0 - ±25мА и ±25 - ±125мА. Также сигнал может быть измерен в % от следующих диапазонов: 4 – 20мА, 0 – 20мА, √4 – 20мА, √0 – 20мА. По запросу доступна функция записи Мин/Макс для всех измерений.
Встроенная NiCad батарея может подавать питание устройству до 9 часов, а внешний блок питания входит в стандартную комплектацию. Свойство автоматического понижения потребления энергии помогает увеличить продолжительность работы батареи.
Особенности калибратора токовых петель TE7005:
- Источник токовых петель – Ток и напряжение
- Измерение токовых петель – Ток или напряжение
- Нагрузка по контурному току
- Погрешность 0.01%
- Разрешение 1мкА или 1мВ
- Программируемые диапазоны
- Ручное и автоматическое регулирование шага
- Линейное изменение выхода
- Функция извлечения квадратного корня для вычисления расхода
- Возможность запуска 20мА до 1100 Ом
Технические характеристики калибратора токовых петель TE7005
| Параметр | Значения |
| Измерение | |
| Постоянный ток (0 - ±125мА), автоматический выбор диапазона | |
| Погрешность (0 – 25мА) | ±0.01% от считывания ±2мкА |
| Погрешность (25 – 125мА) | ±0.01% от считывания ±20мкA |
| Разрешение | 10мкА |
| Нагрузка измерения | 24.5Ом на всех диапазонах |
| Напряжение постоянного тока (0 - ±25В), автоматический выбор диапазона | |
| Погрешность (0 – 5В) | ±0.01% от считывания ±0.4мВ |
| Разрешение | 0.1мВ |
| Погрешность (5 – 25В) | ±0.01% от считывания ±2мВ |
| Разрешение | 1мВ |
| Нагрузка измерения | 10M Ом на всех диапазонах |
| Источник | |
| Постоянный ток 0 – 50мА | |
| Погрешность | ±0.01% диапазона ±2мкА |
| Разрешение | 1мкА |
| Макс запуск | 22В |
| Сопротивление токовой петли | 1100 Ом @ 20мА максимально |
| Напряжение постоянного тока 0 – 21В @ 50мА | |
| Погрешность | ±0.01% диапазона ±4мВ |
| Разрешение | 1мВ |
| Выходное сопротивление: | < 1 Ом |
| Нагрузка постоянного тока 0 – 50мА | |
| Погрешность | ±0.01% диапазона ±2мкА |
| Разрешение | 1мкА |
| Мин внешний запуск | 4В |
| Макс внешний запуск | 40В |
| Функции | |
| РЕЖИМ ИСТОЧНИКА | |
| Программируемые пользователем диапазоны | любые значения между 0 и 50мА или 0 и 21В |
| Доступны фиксированные диапазоны | 4 – 20мА, 0 – 20мА, √4 – 20мА, √0 – 20мА |
| Точная регулировка (медленное перемещение) предназначена для уточнения девиации от калибровочной точки. | |
| Ручное регулирование шагового изменения выходного сигнала | 0%,25%,50%,75% и 100% |
| Автоматическое регулирование шагового изменения выходного сигнала (вверх/вниз) | пять калибровочных точек с программируемым периодом выдержки |
| Линейное изменение выходного сигнала – программируемый коэффициент линейного изменения | 0 – 20ма/сек или 0 – 20В/сек |
| Программируемый период выдержки | 0 - 1000 секунд |
| РЕЖИМ ИЗМЕРЕНИЯ | |
| Измерение напряжения и тока | с разрешением 5 разрядов |
| Диапазоны измерения | 0 - ±5В и ±5 - ±25В, 0 - ±25мА и ±25 - ±125мА |
| Сигнал может быть измерен в % от диапазонов | 4 – 20мА, 0 – 20мА, √4 – 20мА, √0 – 20мА |
| По запросу доступна функция Мин/Макс для всех измерений | |
| Общие технические характеристики | |
| Мощность | встроенная батарея NiCad. Стандартная продолжительность работы батареи >9 часов. Автоматическое понижение потребления энергии |
| Размеры | 17 x 9 x 5 см |
| Вес | 0.42 кг |
| Корпус | Противоударный корпус ABS |
| Дополнительно | Калибровочные сертификаты – в соответствии с требованиями N.P.L. и UKA S |
Комплектация TE7005
| Наименование | Количество |
| Калибратор токовых петель TE7005 | 1 |
| Комплект проводов | 1 |
