TE7067 - модуль прецизионного калибратора токовых петель

Назначение модуля прецизионного калибратора токовых петель TE7067

Модель TE7067 представляет собой прибор на базе микропроцессора, предназначенный для калибровки напряжения и сигналов токовой цепи.

Описание модуля прецизионного калибратора токовых петель TE7067

Прибор TE7067 может функционировать в трех режимах:

• a) источник тока и напряжения цепи (моделирование преобразователей и источник токовой цепи)
• b) приемник тока цепи (моделирование преобразователей)
• c) измерение тока и напряжения цепи (моделирование индикатора токовой петли).

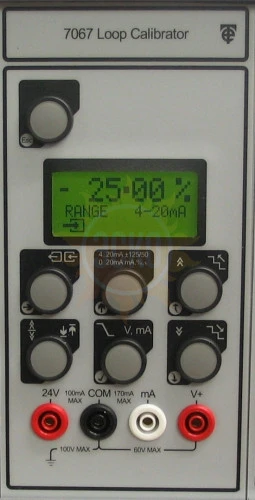

Прибор TE7067 оснащен жидкокристаллическим дисплеем. Ввод значений пользователем осуществляется с помощью 7 кнопок на передней панели.

Функции в качестве источника:

• a) ручное пошаговое изменение
• b) автоматическое пошаговое изменение
• c) линейное изменение.

Функцией пошагового изменения предусмотрено 5 калибровочных точек, 0%, 25%, 50%, 75% и 100% полной шкалы. При линейном изменении выходное значение колеблется в диапазоне 0% - 100%, а временной интервал может устанавливаться пользователем.

В режиме источника диапазон может устанавливать пользователь на любую величину в границах 0мA – 50мA, или 0 В – 21 В. Например, нижнюю точку в 10мA и верхнюю в 50мA можно установить при задании шкалы до 40мA.

В режиме измерение допустимы только фиксированные диапазоны. Ток и напряжение отображаются в 5-разрядном формате в мА или В. Также значение тока может отображаться в % от шкалы.
