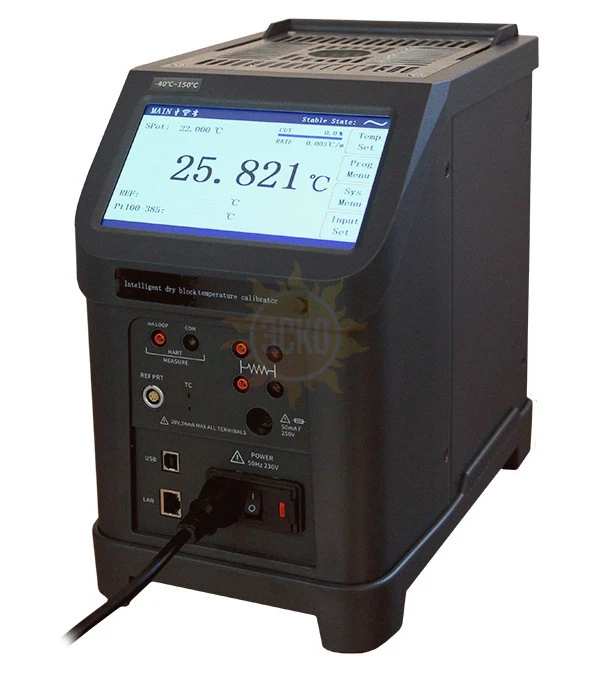

TKG-MU-350G / TKG-MU-660G / TKG-MU-N40G - многофункциональные калибраторы с измерительными каналами

Диапазон воспроизводимых температур

+33 ... 350 °C

+50 ... 660 °C

-40 ... 150 °C

Дисплей / разрешение

Сенсорный экран / 0,001 °C

Погрешность дисплея

±0,2°C

±0,35°C... ±0,5°C

±0,2°C

Нестабильность

±0,02°C

±0,03°C... ±0,05°C

±0,005°C

Осевая неоднородность на расстоянии 40 мм от дна вставного блока

±0,04°C @ 33 °C

±0,05°C @ 50 °C

±0,05°C

±0,1°C @ 200 °C

±0,35°C @ 420 °C

±0,2°C @ 350 °C

±0,5°C @ 660 °C

Радиальная неоднородность

±0,01°C @ 33 °C

±0,02°C @ 50 °C

±0,01°C

±0,015°C @ 200 °C

±0,05°C @ 420 °C

±0,02°C @ 350 °C

±0,1°C @ 660 °C

Вставной блок

Ø26х 155мм

Ø26х 155 мм

Ø31 х 160 мм

Время нагрева

≤ 27 мин.

≤ 46 мин.

32 - 45 мин.

Время охлаждения

-

-

19 мин/ с +150 °C до +23 °C

44 мин/ с +23 °C до - 40 °C

Погрешность встроенного ЭТС

±0,013°C @ -25 °C / ±0,015°C @ 0 °C / ±0,020°C @ 50 °C / ±0,025°C @ 150 °C / ±0,030°C @ 200 °C ±0,040°C @ 350 °C / ±0,050°C @ 420 °C / ±0,070°C @ 660 °C

Диапазон сопротивления Погрешность измерения

0 Ω … 400 Ω ± 0,0025 Ω @ 0 Ω ... 42 Ω / ± 0,006% @ 42 Ω ... 400Ω Rx

Диапазон тока Погрешность измерения

4…24 мA (питание 24В DC по токовой петле) 0,02% Ix + 0,002 мA

HART- протокол

Считывание и настройка датчиков температуры по HART-протоколу

Диапазон напряжения Погрешность измерения

- 10 мВ… 75 мВ 0,025 % Ux + 0,01 мВ

Измерение сигналов ТП / погрешность

J тип: ±0,7°C@660°C / K тип: ±0,8°C@660°C / T тип: ±0,8°C@400°C / E тип: ±0,7°C@660°C R тип: ± 1,4°C@660°C / S тип: ± 1,5°C@660°C / M тип: ±0,6°C@660 / L тип: ±0,7°C@660°C U тип: ±0,75°C@660°C / N тип: ±0,9°C@660°C / C тип: ± 1,1°C@660°C

Измерение сигналов ТС / погрешность

NI - 120: ±0,015°C @ 0 °C / PT100(385): ±0,02°C @ 0 °C / PT100(3926): ±0,02°C @ 0 °C PT100(JIS): ±0,02°C @ 0 °C

Габаритные размеры, мм

310 х 200 х 310

Масса, кг

8,5

10

10,5

Источник питания

230В AC (± 10%)

Потребляемая мощность

1,1 кВт
