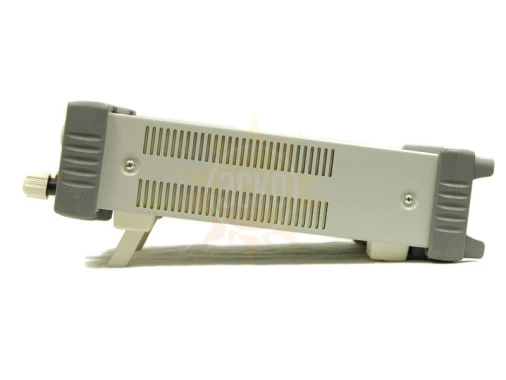

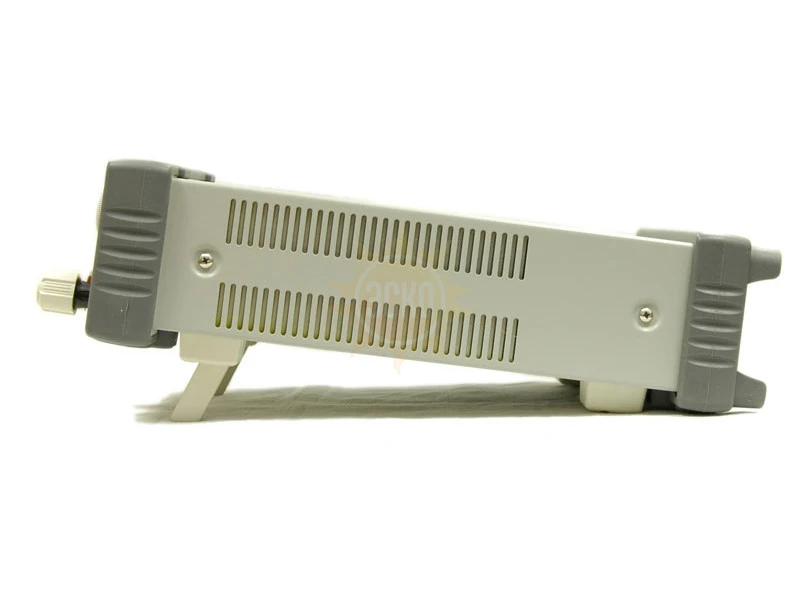

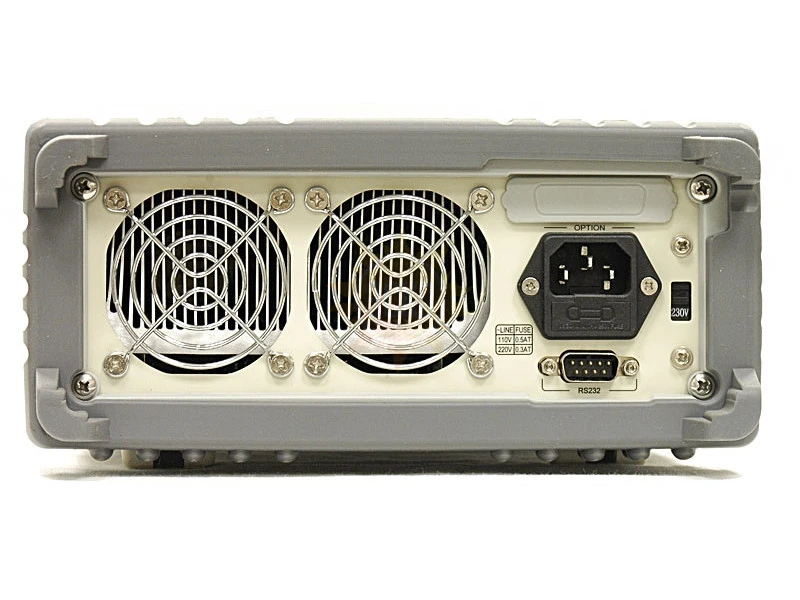

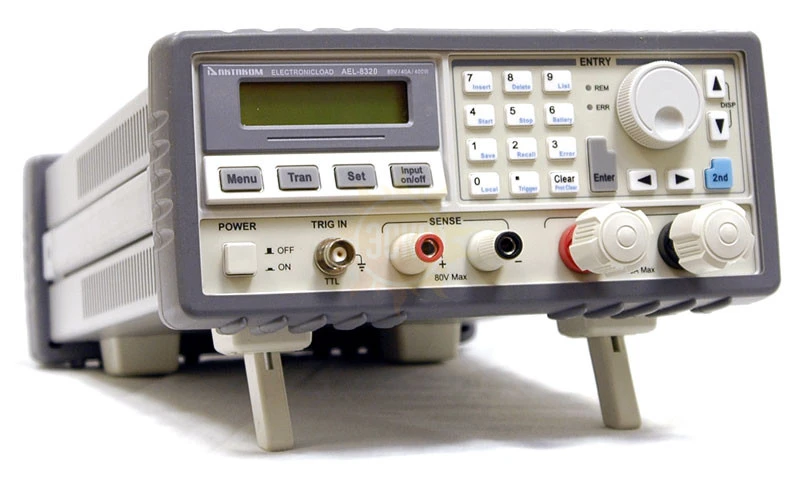

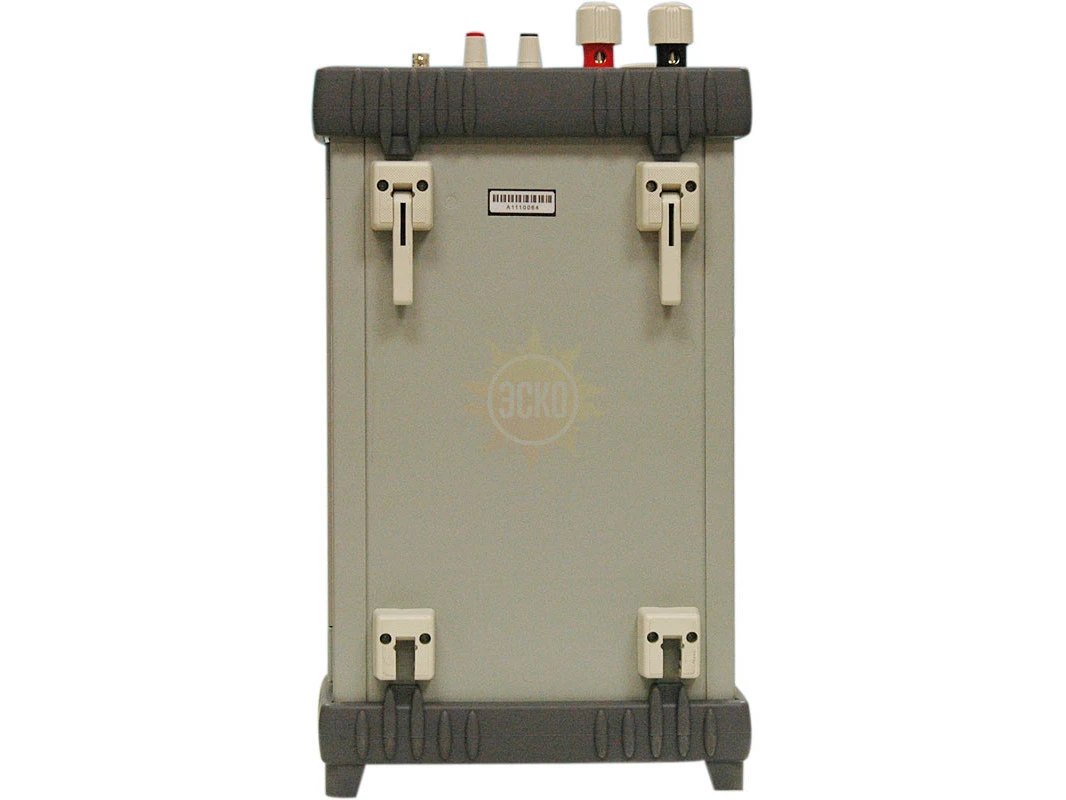

AEL-8320 Электронная программируемая нагрузка

распечатать описание в PDF

Артикул: 43832000

AEL-8320 Электронная программируемая нагрузка

Напряжение, В

Ток, А

Мощность, Вт

250

Тип интерфейса

GPIB, RS, USB

Сопротивление

20~2000 Ом

Дисплей

цена по запросу

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

ТД «ЭСКО» официальный дистрибьютор Актаком в России

Описание Aktakom AEL-8320

Электронная программируемая нагрузка предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 80 В, током нагрузки до 30 А, потребляемой мощностью до 250 Вт.

Особенности электронной программируемой нагрузки AEL-8320:

LCD дисплей с подсветкой;
Высокое разрешение АЦП 24 - бит, ЦАП - 17 бит;
Режимы работы нагрузки: стабилизация напряжения на нагрузке, стабилизация тока нагрузки, стабилизация сопротивления, стабилизация (ограничение) мощности;
Дискретная установка входных параметров (непосредственным набором на клавиатуре или в пошаговом режиме);
Автокалибровка;
Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности;
Тестирование батарей;
Поддержка динамического тестирования с установкой нарастающего и спадающего фронта;
Поддержка внешнего запуска;
Режим короткого замыкания;
Работа по спискам;
Управление по RS-232 по SCPI коммандам;
Поддержка LabView.

Характеристики Aktakom AEL-8320

Параметр	Значение
Входные параметры
Ток	0~30 A
Напряжение	0~80 В
Мощность	250 Вт
Минимальное рабочее напряжение на всем диапазоне токов	0,6 В
Режим постоянного тока
Диапазоны	0~3 A / 0~30 A
Разрешение	0,1 мA / 1 мА
Погрешность	0,1℅+5 мА / 0,1℅+10 мА
Режим постоянного напряжения
Диапазон	0~80 В
Разрешение	1 мВ
Погрешность	0.1℅+10 мВ
Режим постоянного сопртивления
Диапазон	0,02~2 Ом / 2~200 Ом / 20~2000 Ом
Разрешение	0,1 мОм / 8,6 мкСм*/0,96 мкСм
Погрешность	0,5℅+12 мОм/ 0,3%+1,25 мСм/ 0,3%+0,625 мСм
Режим постоянной мощности
Диапазон	0~250 Вт
Разрешение (<100 Вт/ ≥ 100 Вт)	1 мВт/10 мВт
Погрешность	0,2℅+600 мВт
Измерение тока
Диапазоны	0~3 A / 0~30 A
Разрешение	0,1 мA / 1 мА
Погрешность	0,05℅+4 мА / 0,05℅+8 мА
Измерение напряжения
Диапазоны	0~80 В
Разрешение	1 мВ
Погрешность	0,1℅+8 мВ
Измерение мощности
Диапазон	0~250 Вт
Разрешение (<100 Вт/ ≥ 100 Вт)	1 мВт/10 мВт
Погрешность	0,1℅+600 мВт
Скорость нарастания тока
Верхний диапазон CC	1 мА/мкс~3 A/мкс
Верхний диапазон CC	100 мкА/мкс~300 мA/мкс
Разрешение	1 мA/мкс
Погрешность	3% + 10 мкс
Динамический режим
Тип	Непрерывный, импульсный, переключаемый
Частотный диапазон	0,38 Гц~50 кГц
Временной диапазон	0~655,35 мс
Разрешение	10 мкс
Погрешность	0.2℅+10 мкс
Время нарастания/спада	10 мкс~655,35 мс
Разрешение	10 мкс
Погрешность	0.2℅+10 мкс
Работа по списку
Время шага	10 мкс ~ 100000 с
Разрешение	10 мкс
Погрешность	0,2℅+10 мкс
Количество шагов	1~50
Цикл	1~65535
Список	7 списков
Тестирование батарей
Время разряда	1 с~100 ч
Разрешение	1 с
Погрешность	0.2℅+1 с
Емкость батареи	1 мА•ч~3000 А•ч
Разрешение	1 мА•ч
Погрешность	0,3℅+0,01А•ч
Короткое замыкание
CCL Режим	3,3 A
CCH Режим	33 A
CV Режим	0 В
CRL Режим	0,018 Ом
CRM Режим	1.8 Ом
CRH Режим	18 Ом
CPV Режим	270 Вт
CPC Режим	0 Вт
Максимальная скорость нарастания
Ток	3 A/мкс
Напряжение	0,6 В/мкс
Вход запуска
Уровень	TTL , спадающий фронт
Длительность	≥ 10 мкс
Максимальный входной уровень
Ток	33 A
Напряжение	84 В
Режимы защиты
по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
Защита от обратного тока
Вход выключен	25 A
Вход включен	40 A
Пульсации + шум
Ток (скз/пик-пик)	3 мА/30 мА
Напряжение (скз)	5 мВ
Питание
Напряжение	переменное напряжение 110 В или AC 220 В±15℅
Частота	48 ... 63 Гц
Общие характеристики
Язык программирования	SCPI
Интерфейс	RS232; GPIB, USB - опция
Вес	5,8 кг

* - величина обратная сопротивлению.

Комплектация Aktakom AEL-8320

№	Наименование	Количество
1.	Электронная нагрузка AEL-8320	1
2.	Кабель питания	1
3.	Программное обеспечение ATH-8320_SDK_Base Базовый комплект средств разработки ПО*	1
4.	Руководство по эксплуатации	1

* Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте производителя в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.
