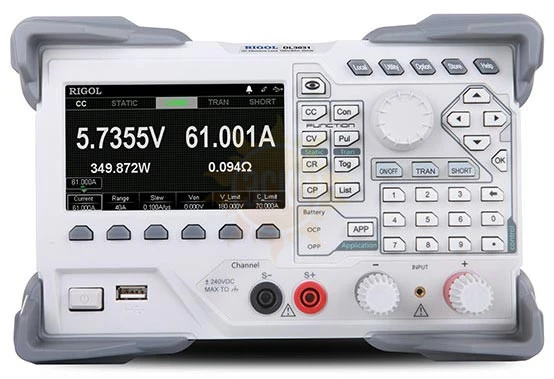

DL3031 — электронная нагрузка программируемая

распечатать описание в PDF

Артикул: DL3031

DL3031 — электронная нагрузка программируемая

Напряжение, В

150

Ток, А

Мощность, Вт

350

Тип интерфейса

RS, LAN, USB

Сопротивление

350 кОм

на удалённом складе 1 шт.

166 056 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Описание Rigol DL3031

Электронная нагрузка программируемая Rigol DL3031 предназначена для имитации различных режимов работы нагрузки при исследовании источников питания. Электронная программируемая нагрузка Rigol DL3031 может эмулировать работу в различных режимах (стабилизация тока, напряжения, мощности или сопротивления) и позволяет проводить необходимые измерения параметров. Возможность программирования и дистанционного управления от персонального компьютера обеспечивают электронной нагрузке Rigol DL3031 высокую эффективность при испытании источников электропитания.

Особенности электронной нагрузки Rigol DL3031

Электронная нагрузка постоянного тока
Статические режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CP
- Динамическое тестирование
- Непрерывный режим до 15 кГц (DL3021 / DL3031), до 30 кГц (DL3021A / DL3031A)
- Импульсный режим
- Режим запуска от одиночного импульса
Задание крутизны нарастающего и спадающего фронта
Функция работы по списку (тайминг) до 512 шагов
Режимы тестирования источников питания на перегрузку по току OCP и мощности OPP
Функция задания минимального напряжения Von
Режим тестирования батарей
Режим тестирования на соответствие источников питания заявленным выходным параметрам тока и напряжения
Эмуляция режима КЗ
Четырехпроводная схема подключения источника питания для компенсации падения напряжения
Функция измерения реальных текущих параметров на входных терминалах
Минимальное разрешение в режиме считывания 0,1 мВ / 0,1 мА
Кнопка включения / отключения входных терминалов
Графическая визуализация режима работы
Три режима запуска
- ручной с передней панели o внешний запуск
- через цифровой порт Digital I/O
- через управляющую SCPI команду
Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
Цветной графический 4,3" ЖК дисплей

Характеристики Rigol DL3031

Параметр		Значение
Параметр		DL3021	DL3021A	DL3031	DL3031A
Входное напряжение		0...150 В
Входной ток		0...40 A		0...60 A
Мощность поглощения		200 Вт		350 Вт
CC режим	Диапазоны	0...4 A / 0...40 A		0...6 A / 0...60 A
	Разрешение	1 мA
	Погрешность	±(0,05%+0,05% полной шкалы)
CV режим	Диапазоны	0...15 В / 0...150 В
	Разрешение	1 мВ / 5 мВ
	Погрешность	±(0,05%+0,02% полной шкалы) / ±(0,05%+0,025% полной шкалы
CR режим	Диапазоны	0,08 Ом...15 Ом / 2 Ом...15 кОм
	Разрешение	2 мA / Vуст
	Погрешность	Vвх/Rуст * (0,2%) + 0,2% I полной шкалы
CR режим	Диапазоны	0...200 Вт		0...350 Вт
CR режим	Разрешение	100 мВт
Динамические режимы		непрерывный, импульсный, запуск по одиночному импульсу, работа по списку (2-512 шагов, 0-99999 циклов)
Непрерывный режим (Con)		0,001 Гц...15 кГц	0,001 Гц...30 кГц	0,001 Гц...15 кГц	0,001 Гц...30 кГц
Скорость изменения тока	Диапазоны	0,001 A/мкс ... 0,25 A/мкс 0,001 A/мкс ... 2,5 A/мкс (>5 В)	0,001 A/мкс ... 0,3 A/мкс 0,001 A/мкс ... 3 A/мкс (>5 В)	0,001 A/мкс ... 0,25 A/мкс 0,001 A/мкс ... 2,5 A/мкс (>5 В)	0,001 A/мкс ... 0,5 A/мкс 0,001 A/мкс ... 5 A/мкс (>5 В)
Скорость изменения тока	Разрешение	0,001 A/мкс
Прикладные и специальные режимы и функции		тестирование батарей; тестирование ИП защиты по току (OCP) и мощности (OPP); тестирование ИП на соответствие заводским выходным параметрам тока и напряжения; эмуляция режима КЗ
Диапазон минимального напряжения Von		0 ... 150 В
Измерение тока	Диапазоны	0 ... 40 A		0 ... 60 A
	Разрешение	1 мA	0,1 мA	1 мA	0,1 мA
	Погрешность	±(0,05%+0,05% полной шкалы)
Измерение напряжения	Диапазоны	0...150 В
	Разрешение	1 мВ
	Погрешность	±(0,05%+0,02% полной шкалы)
Измерение сопротивления	Диапазоны	0,08 Ом...15 кОм
Измерение сопротивления	Разрешение	2 мА / Vуст
Измерение мощности	Диапазоны	0...200 Вт		0...350 Вт
Измерение мощности	Разрешение	100 мВт
Стабильность (ток / напряжение)		±(0,01% ±10 мА) / ±(0,01% ±10 мВ)
Входное сопротивление		350 кОм

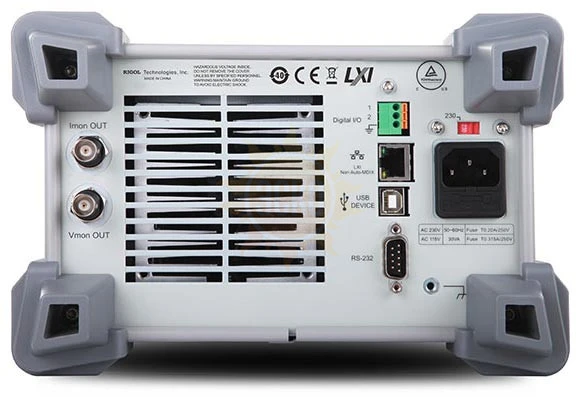

Интерфейсы		USB Host / Device, RS-232; LAN, Digital I/O, GPIB - опция
Дисплей	Тип	ЖК, цветной 4,3" TFT
Дисплей	Цвет. отображение	квазимонохромное	полноцветное	квазимонохромное	полноцветное
Габаритные размеры		239 x 157 x 442 мм
Вес		7,58 кг

Комплектация Rigol DL3031

№	Наименование	Количество
1	Электронная нагрузка программируемая DL3031	1
2	Сетевой шнур	1
3	Предохранитель	1
4	Краткое руководство по эксплуатации	1

Дополнительная комплектация DL3031:

(Поставляется за отдельную плату)

№	Наименование
1	LAN-DL3 Опция LAN интерфейса
2	DIGITALIO-DL3 Опция цифрового порта Digital I/O
3	HIRES-DL3 Опция повышенного разрешения считывания
4	FREQ-DL3 Опция повышения частоты тестирования
5	SLEWRATE-DL3 Опция повышения крутизны фронта
6	CB-RS232-A Кабель 9-Pin RS232 Cable
7	USB-GPIB-L USB-GPIB Модуль
8	CB-SENSE Провод для терминала Sense
9	CB-20A-780MM Соединительные провода 20 A (красный и черный)
10	CB-40A-780MM Соединительные провода 40 A (красный и черный)
11	CB-60A-780MM Соединительные провода 60 A (красный и черный)
12	RM-1-DP800 Комплект для установки в стойку (один прибор) DL3000
13	RM-2-DP800 Комплект для установки в стойку (два прибора) DL3000
