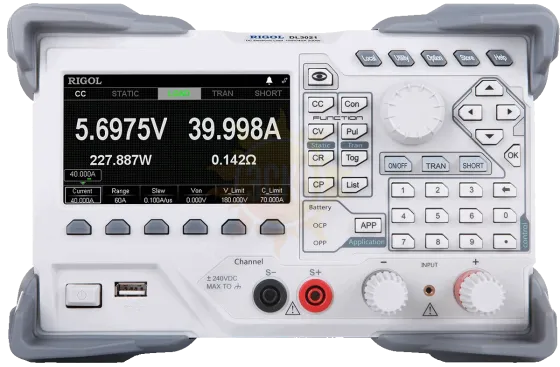

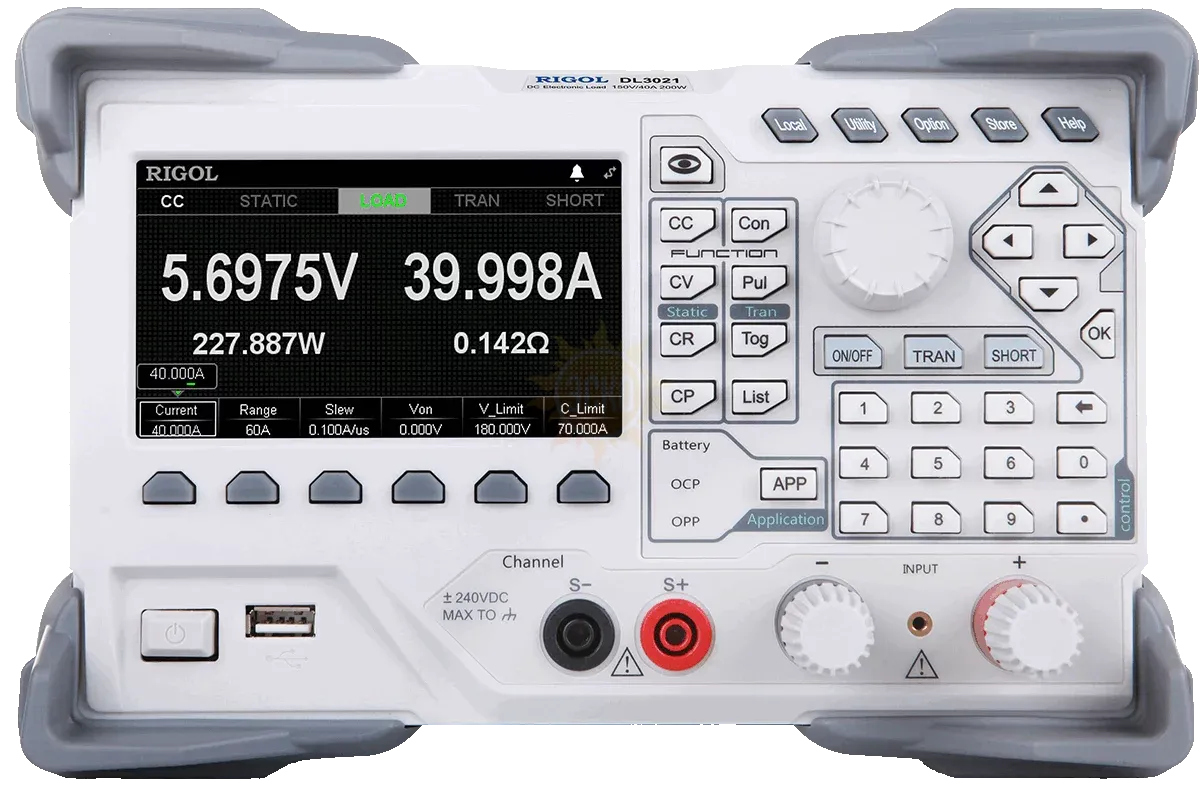

DL3021A — электронная нагрузка программируемая

распечатать описание в PDF

Артикул: А183732

DL3021A — электронная нагрузка программируемая

Напряжение, В

150

Ток, А

Мощность, Вт

200

Тип интерфейса

RS, LAN, USB

Сопротивление

350 кОм

Дисплей

95 295 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Особенности электронной нагрузки программируемой DL3021A:

Электронная нагрузка постоянного тока;
Статические режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CP:
- Динамическое тестирование;
- Непрерывный режим до 30 кГц;
- Импульсный режим;
- Режим запуска от одиночного импульса;
Задание крутизны нарастающего и спадающего фронта;
Функция работы по списку (тайминг) до 512 шагов;
Режимы тестирования источников питания на перегрузку по току OCP и мощности OPP;
Функция задания минимального напряжения Von;
Режим тестирования батарей;
Режим тестирования на соответствие источников питания заявленным выходным параметрам тока и напряжения;
Эмуляция режима КЗ;
Четырехпроводная схема подключения источника питания для компенсации падения напряжения;
Функция измерения реальных текущих параметров на входных терминалах;
Минимальное разрешение в режиме считывания 0,1 мВ / 0,1 мА;
Кнопка включения / отключения входных терминалов;
Графическая визуализация режима работы;
Три режима запуска:
- ручной с передней панели o внешний запуск;
- через цифровой порт Digital I/O;
- через управляющую SCPI команду;
Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности;
Цветной графический 4,3" ЖК дисплей.

Характеристики RIGOL DL3021A

Параметр		Значение
Параметр		DL3021	DL3021A	DL3031	DL3031A
Входное напряжение		0...150 В
Входной ток		0...40 A		0...60 A
Мощность поглощения		200 Вт		350 Вт
CC режим	Диапазоны	0...4 A / 0...40 A		0...6 A / 0...60 A
	Разрешение	1 мA
	Погрешность	±(0,05%+0,05% полной шкалы)
CV режим	Диапазоны	0...15 В / 0...150 В
	Разрешение	1 мВ / 5 мВ
	Погрешность	±(0,05%+0,02% полной шкалы) / ±(0,05%+0,025% полной шкалы
CR режим	Диапазоны	0,08 Ом...15 Ом / 2 Ом...15 кОм
	Разрешение	2 мA / Vуст
	Погрешность	Vвх/Rуст * (0,2%) + 0,2% I полной шкалы
CR режим	Диапазоны	0...200 Вт		0...350 Вт
CR режим	Разрешение	100 мВт
Динамические режимы		непрерывный, импульсный, запуск по одиночному импульсу, работа по списку (2-512 шагов, 0-99999 циклов)
Непрерывный режим (Con)		0,001 Гц...15 кГц	0,001 Гц...30 кГц	0,001 Гц...15 кГц	0,001 Гц...30 кГц
Скорость изменения тока	Диапазоны	0,001 A/мкс ... 0,25 A/мкс 0,001 A/мкс ... 2,5 A/мкс (>5 В)	0,001 A/мкс ... 0,3 A/мкс 0,001 A/мкс ... 3 A/мкс (>5 В)	0,001 A/мкс ... 0,25 A/мкс 0,001 A/мкс ... 2,5 A/мкс (>5 В)	0,001 A/мкс ... 0,5 A/мкс 0,001 A/мкс ... 5 A/мкс (>5 В)
Скорость изменения тока	Разрешение	0,001 A/мкс
Прикладные и специальные режимы и функции		тестирование батарей; тестирование ИП защиты по току (OCP) и мощности (OPP); тестирование ИП на соответствие заводским выходным параметрам тока и напряжения; эмуляция режима КЗ
Диапазон минимального напряжения Von		0 ... 150 В
Измерение тока	Диапазоны	0 ... 40 A		0 ... 60 A
	Разрешение	1 мA	0,1 мA	1 мA	0,1 мA
	Погрешность	±(0,05%+0,05% полной шкалы)
Измерение напряжения	Диапазоны	0...150 В
	Разрешение	1 мВ
	Погрешность	±(0,05%+0,02% полной шкалы)
Измерение сопротивления	Диапазоны	0,08 Ом...15 кОм
Измерение сопротивления	Разрешение	2 мА / Vуст
Измерение мощности	Диапазоны	0...200 Вт		0...350 Вт
Измерение мощности	Разрешение	100 мВт
Стабильность (ток / напряжение)		±(0,01% ±10 мА) / ±(0,01% ±10 мВ)
Входное сопротивление		350 кОм
Интерфейсы		USB Host / Device, RS-232; LAN, Digital I/O, GPIB - опция
Дисплей	Тип	ЖК, цветной 4,3" TFT
Дисплей	Цвет. отображение	квазимонохромное	полноцветное	квазимонохромное	полноцветное
Габаритные размеры		239 x 157 x 442 мм
Вес		7,58 кг

Комплектация RIGOL DL3021A

№	Наименование	Количество
1	Электронная нагрузка программируемая DL3021A	1
2	Сетевой шнур	1
3	Предохранитель	1
4	Краткое руководство по эксплуатации	1

Дополнительная комплектация DL3021A:

(Поставляется за отдельную плату)

№	Наименование
1	LAN-DL3 Опция LAN интерфейса
2	DIGITALIO-DL3 Опция цифрового порта Digital I/O
3	HIRES-DL3 Опция повышенного разрешения считывания
4	FREQ-DL3 Опция повышения частоты тестирования
5	SLEWRATE-DL3 Опция повышения крутизны фронта
6	CB-RS232-A Кабель 9-Pin RS232 Cable
7	USB-GPIB-L USB-GPIB Модуль
8	CB-SENSE Провод для терминала Sense
9	CB-20A-780MM Соединительные провода 20 A (красный и черный)
10	CB-40A-780MM Соединительные провода 40 A (красный и черный)
11	CB-60A-780MM Соединительные провода 60 A (красный и черный)
12	RM-1-DP800 Комплект для установки в стойку (один прибор) DL3000
13	RM-2-DP800 Комплект для установки в стойку (два прибора) DL3000
