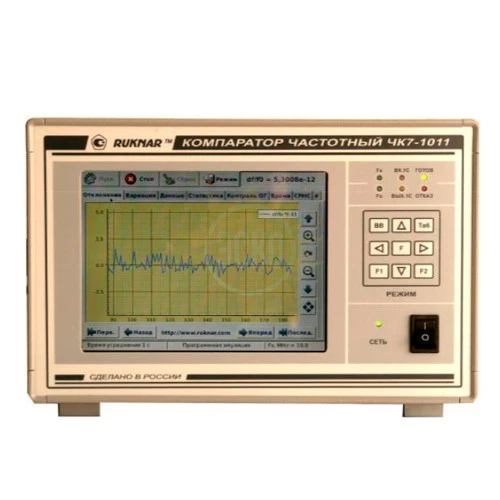

Описание компаратора частотного ЧК7-1011:

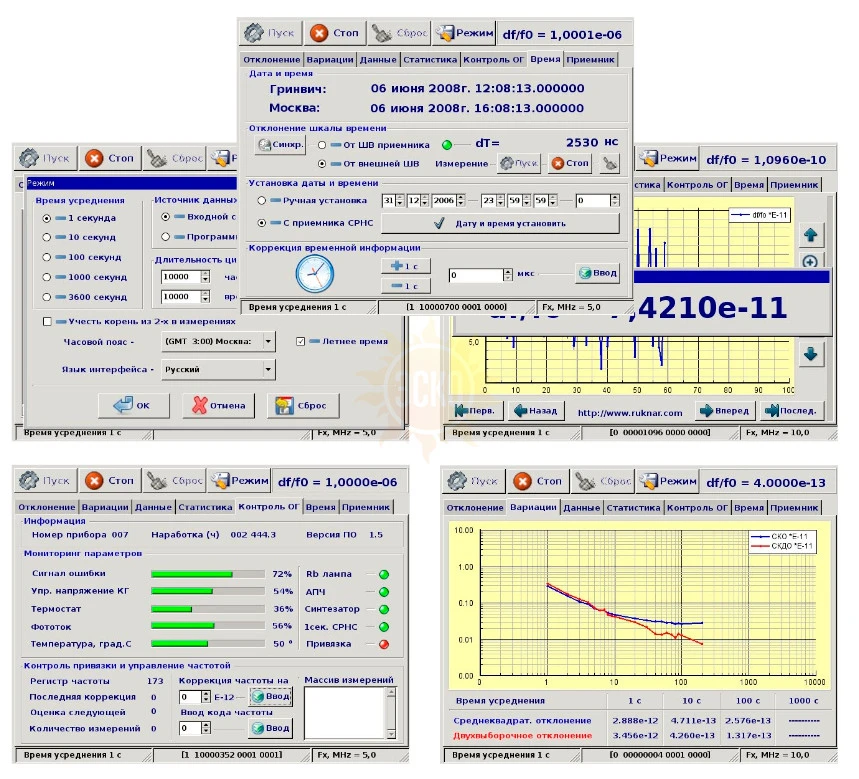

В одном приборе совмещены функции двух приборов: стандарта частоты и времени Ч1-1011 с коррекцией частоты выходных сигналов по сигналам GPS/ГЛОНАСС и компаратора частотного ЧК7-1012 с отображением процесса и результатов измерений в графическом виде на экране встроенного цветного дисплея.
Модульный принцип построения позволяет легко адаптировать прибор под конкретные требования потребителя.
Компараторы ЧК7-1011 выпускаются в трех модификациях и отличаются составом и выполняемыми функциями:
- ЧК7-1011 имеет в своем составе высокостабильный рубидиевый стандарт частоты (РСЧ) и приемник спутниковых навигационных систем;
- ЧК7-1011/1 имеет в своем составе высокостабильный РСЧ;
- ЧК7-1011/2 не имеет в своем составе высокостабильный РСЧ и приемник спутниковых навигационных систем. Для проведения измерений с ним необходимо использовать высокостабильный сигнал эталонной частоты от внешнего РСЧ или водородного стандарта частоты.
Назначение компаратора частотного ЧК7-1011:
Компараторы частотные ЧК7-1011 предназначены для измерения относительной разности частот прецизионных кварцевых генераторов и рубидиевых стандартов частоты, вычисления их основных метрологических характеристик с отображением процесса и результатов измерений на экране встроенного цветного дисплея. Компараторы частотные ЧК7-1011 и ЧК7-1011/1 также могут быть использованы как стандарты частоты и времени с коррекцией частоты по сигналам GPS/ГЛОНАСС в качестве источников высокостабильных сигналов в различных частотно-измерительных системах.
Для удобства пользователей управление функциями обеспечивается с помощью кнопок на панели управления или манипулятора типа «мышь», входящего в комплект поставки.
Технические характеристики компаратора частотного ЧК7-1011:
| Параметр | Значение | ||
| ЧК7-1011 | ЧК7-1011/1 | ЧК7-1011/2 | |
| Номинальное значение частоты опорного сигнала, МГц | 5, 10 | ||
| Номинальное значение частоты исследуемого сигнала, МГц | 1; 2,048; 5; 10; 10,24 | ||
| Максимальное отклонение частоты входных сигналов от номинального значения, Гц, в пределах | ±1 | ||
| Напряжение выходного сигнала на нагрузке 50 Ом, В, в пределах | от 0,4 до 1,2 | ||
| Погрешность определения среднеквадратического относительного отклонения частоты, отн. ед., не более - за интервал времени измерения 1 с - за интервал времени измерения 10 |
2·10-12 5·10-13 |
||
| Номинальное значение частоты выходного сигнал, МГц | 1, 5, 10 | - | |
| Напряжение выходного сигнала на нагрузке 50 Ом, В, в пределах | 1,0 ± 0,2 | - | |
| Относительная погрешность по частоте выходных сигналов, отн. ед., в пределах - при выпуске - в интервале между поверками |
± 2,0·10-11 ± 2,4·10-10 |
- | |
| Систематическое относительное изменение частоты за 1 мес., отн. ед., в пределах | ± 2·10-11 | - | |
| Относительная погрешность по частоте за 1 сут при работе в режиме автокорректировки частоты по сигналам СРНС, отн. ед., в предела | ± 5·10-12 | - | - |
| Относительная погрешность воспроизведения частоты, отн. ед., не более | 2·10-11 | - | |
| Среднеквадратическое относительное двухвыборочное отклонение частоты, отн. ед., не более за 1 с за 10 с за 100 с за 1 сут |
1,4·10-11 5,0·10-12 2,0·10-12 5,0·10-12 |
- | |
| Относительное изменение частоты в диапазоне рабочих температур от +5 до + 40 °C, отн. ед., не более | 2·10-10 | - | |
| Диапазон электронной перестройки частоты выходного сигнала, отн. ед., не менее | ± 1·10-9 | - | |
| Шаг электронной перестройки частоты выходного сигнала, отн. ед., не мене | 1·10-12 | - | |
| Подавление cоcтавляющей 20 МГц в спектре выходного сигнала 10 МГц, дБ, не менее | 30 | - | |
| Спектральная плотность мощности фазовых шумов в одной боковой полосе спектра выходного сигнала, дБ/Гц, не более при отстройке от несущей на (85±3) Гц на 1 кГц на 10 кГц |
- 130 - 140 - 145 |
- | |
| Погрешность синхронизации формируемой шкалы времени импульсами внешней шкалы времени, мкс, в пределах | ± 0,1 | - | |
| Напряжение питания | ~ 220 В; 50 Гц / + (22 − 30) В | ||
| Потребляемая мощностьсть, В·А (Вт), не более | 60 | ||
| Габаритные размеры (длина×ширина×высота), мм, не более | 310 х 255 х 170 | ||
| Масса, кг, не более | 7,0 | 6,0 | 5,0 |
Комплектация ЧК7-1011 - компаратор частотный
Комплект поставки ЧК7-1011
| № | Наименование | ЧК7-1011 | ЧК7-1011/1 | ЧК7-1011/2 |
| 1 | Компаратор частотный ЧК7-1011 | 1 | 1 | 1 |
| 2 | Стандарт частоты рубидиевый Ч1-1014 | 1 | - | - |
| 3 | Стандарт частоты рубидиевый Ч1-1013 | - | 1 | - |
| 4 | Модуль приёмника спутниковых радионавигационных систем МПР-01 | 1 | - | - |
5 |
Модуль усилителей высокостабильных синусоидальных сигналов (по выбору заказчика): МУС-01 (3 независимых выхода 10 МГц, тип соединителя СР-50-73ФВ) МУС-02 (3 независимых выхода 5 МГц, тип соединителя СР-50-73ФВ) МУС-03 (3 независимых выхода 1, 5 и 10 МГц, тип соединителя СР-50-73ФВ) МУС-04 (6 независимых выходов 1, 5 и 10 МГц в любом сочетании по выбору заказчика, тип соединителя SMA) |
1 любой из перечисленных |
1 или 2 любые из перечисленных |
- |
| 6 | Одиночный комплект ЗИП | 1 | 1 | 1 |
| 7 | Комплект эксплуатационной документации | 1 | 1 | 1 |
| 8 | Ящик укладочный | 1 | 1 | 1 |
Дополнительная комплектация ЧК7-1011:
(Поставляется за отдельную плату)
| № | Наименование |
| 1 | Модуль синтезатора МС с программным обеспечением |
| 2 | Антенна для приемника СРНС |
- Техническое описаниеPDF, 803.34 КБ

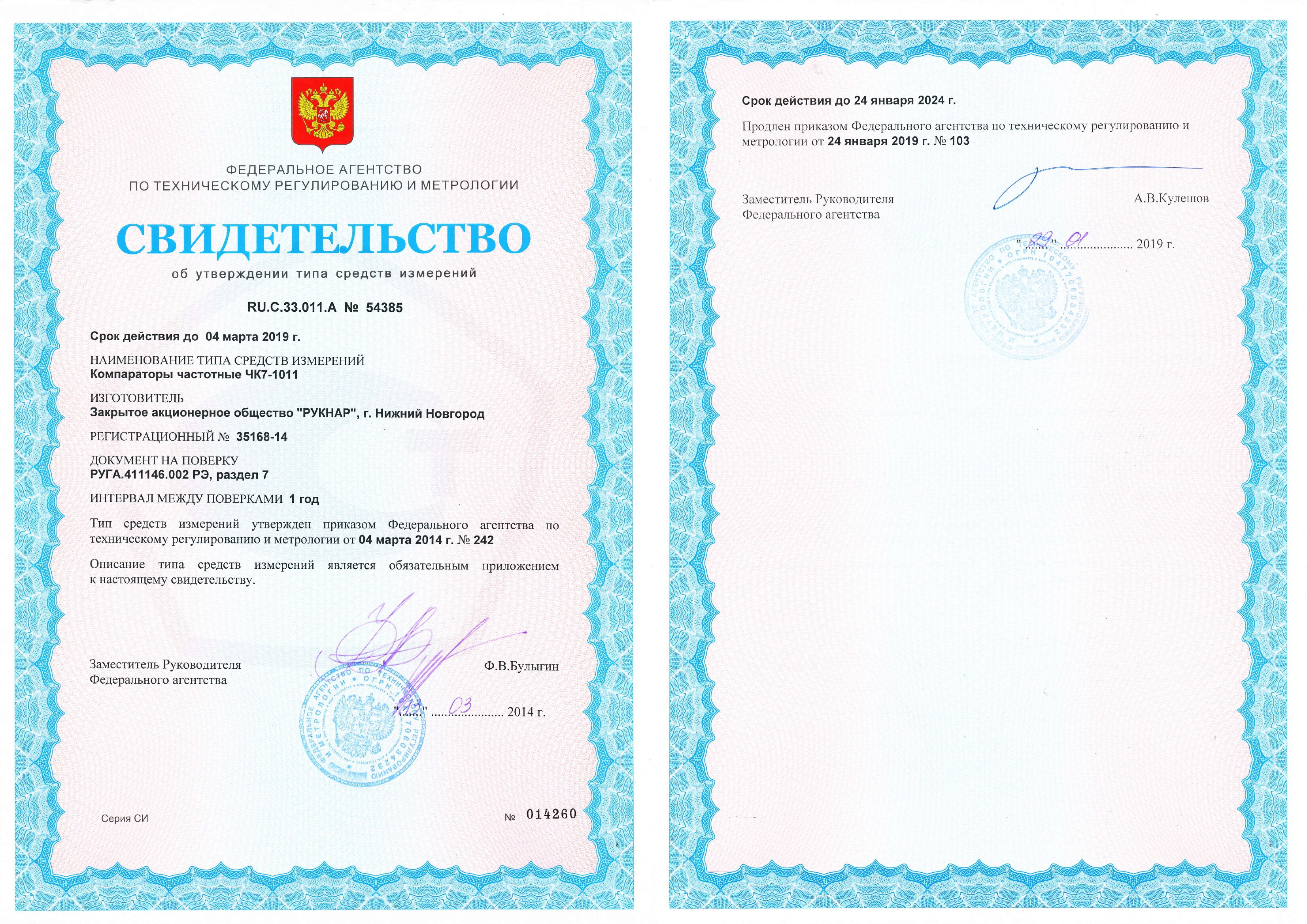

- Госреестр РФ 35168-14JPG, 2.91 МБ
