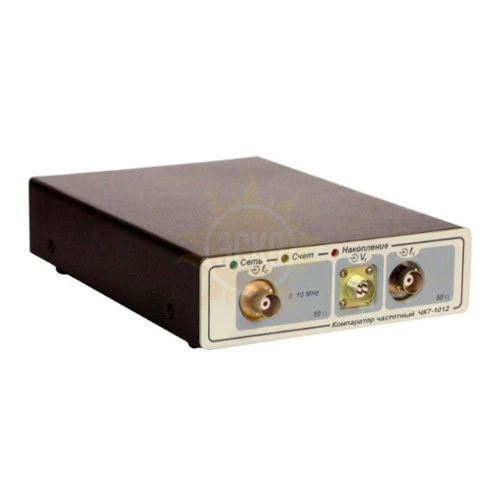

Описание ЧК7-1012 - компаратор частотный
Предназначен для измерения относительного отклонения частоты исследуемого опорного генератора (рубидиевого или кварцевого) от частоты образцовой меры с вычислением статистических характеристик и отображением процесса измерения на экране монитора персонального компьютера. Поставляется с комплектом программного обеспечения для проведения измерений и обработки экспериментальных данных.
Прибор имеет "режим накопления", позволяющий проводить долговременные измерения нестабильности частоты автономно, без необходимости работы компьютера в течение всего времени измерений. Результаты измерений накапливаясь, сохраняются в памяти прибора и передаются в компьютер по запросу оператора. Прибор имеет возможность автоматического распознавания частоты опорного сигнала и возможность работы от источника питания постоянного тока напряжением +22 ...+30В, которую можно использовать для организации резервного питания при долговременных измерениях.
Технические характеристики компаратора частотного ЧК7-1012:
| Параметр | Значение |
| Номинальное значение частоты опорного сигнала, | 5, 10 |
| Номинальное значение частоты исследуемого сигнала, МГц | 1; 2,048; 5; 10; 10,24 |
| Максимальное отклонение частоты входных сигналов от номинального значения, Гц, в пределах | ± 1 |
| Напряжение входных сигналов на нагрузке 50 Ом, В, в пределах | от 0,4 до 1,2 |
| Погрешность определения среднеквадратического относительного отклонения частоты, отн. ед., не более за интервал времени измерения 1 с за интервал времени измерения 10 с за интервал времени измерения 3600 с |
1·10-12 5·10-13 5·10-14 |
| Напряжение питания, В | ~ 220 В; 50 Гц / + (22 - 30) В |
| Потребляемая мощность, В·А, не более | 20 |
| Габаритные размеры (длина×ширина×высота), мм, не более | 215 х 130 х 45 |
| Масса, кг, не более | 0,8 |
| Минимальные системные требования к ПК | ЦП с частотой 1 GHz, объем ОЗУ 512 Мб, 10 Мб свободного пространства на HDD, USB 2.0, ОС Windows XP, 7, 8 |
Комплектация ЧК7-1012 - компаратор частотный
Комплект поставки ЧК7-1012
| № | Наименование | Количество |
| 1 | Компаратор частотный ЧК7-1012 | 1 |
| 2 | Одиночный комплект ЗИП | 1 |
| 3 | Компакт-диск с программным обеспечением и руководством по эксплуатации | 1 |
| 4 | Формуляр | 1 |
| 5 | Ящик укладочный | 1 |
- Техническое описаниеPDF, 1.04 МБ
- Госреестр РФ 59907-15PDF, 1.55 МБ
