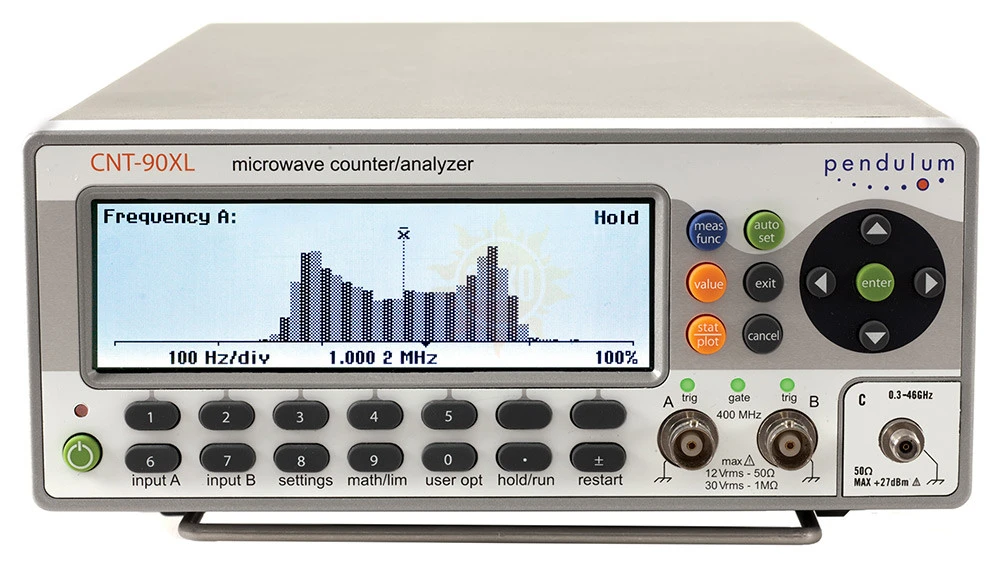

Частотомер CNT-90XL-40ГГц

Назначение частотомера CNT-90XL-40G:

Частотомеры CNT-90XL-40G предназначены для высокоточного измерения частоты, периода, фазы и рабочего цикла в задаваемых пользователем пределах, анализа времени и частоты в диапазоне до 40 ГГц, статистической обработки результатов измерений и выполнения математических операций с полученными данными. Наличие GPIB/USB интерфейса дает возможность подключать прибор к персональному компьютеру и с помощью программного обеспечения TimeView производить регистрацию, анализ и архивирование результатов измерений. Частотомеры данной серии имеют графический интерфейс и усовершенствованное управление измерениями.

Особенности частотомера CNT-90XL-40G :

• Частотный диапазон: 0,002 Гц … 40 ГГц
• 3 канала: А, В, С
• Измерения частоты непрерывных колебаний (НГ), ИМ сигналов, в том числе с внутриимпульсной линейной частотной модуляцией (ЛЧМ)
• Встроенный измеритель СВЧ мощности (канал С)
• Анализ параметров ИМ-сигналов (опция 28): длительность импульса от 30 нс, длительность в паузе от 100 нс, частота заполнения до 60 ГГц, пиковая мощность до +13 дБмВт
• Высокая скорость измерений: до 250 К в секунду
• Объем внутренней памяти: 750 К
• Высокое разрешение по частоте: 12 разрядов при времени измерения 1 с, от 100 пс при временных измерениях
• Статистика (сред, мин, макс, отн. значения, СКО), построение гистограмм и трендов, автоматический допусковый контроль для частотных измерений
• Режим анализа модуляций (в т.ч. ЧМ), с помощью ПО TimeView (опция 29/90)
• 14-разрядный дисплей с возможностью графической визуализации результатов измерений, разрешение 320×97 точек
• Погрешность опорного источника (в год): ±2×10^-7 (OCXO), до ±1,5×10^-8 (опция 40/90)
• Батарейное питание (опция 23/90)
• Интерфейсы USB и КОП
