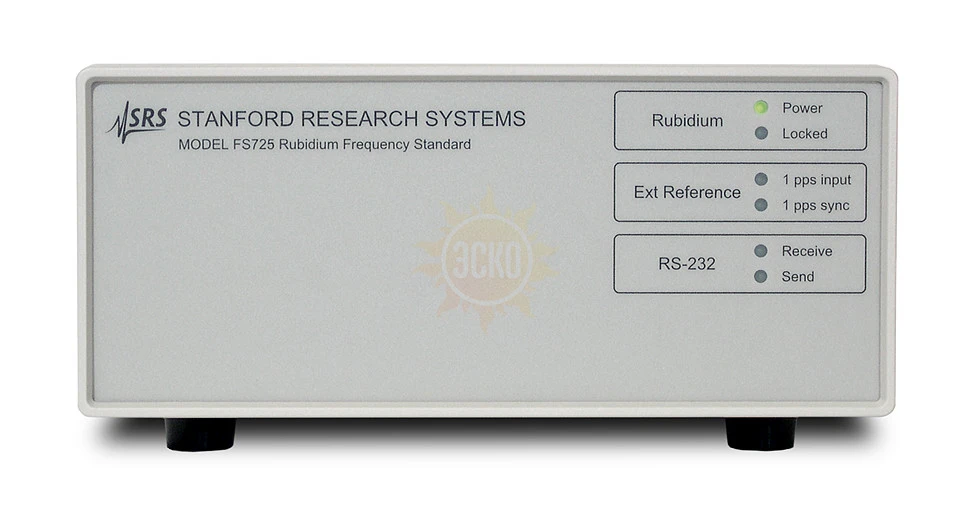

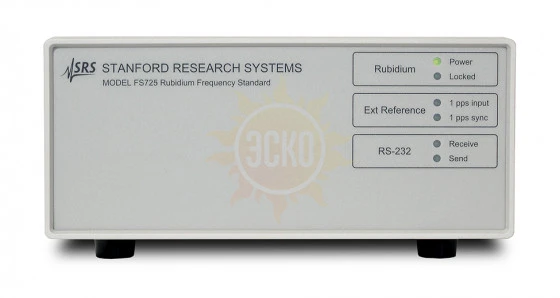

Назначение рубидиевого стандарта частоты FS725:
Рубидиевый стандарт частоты FS725: Рубидиевый опорный генератор; Выходы 5 и 10 МГц; Выход и вход 1 Гц для синхронизации от внешних стандартов и GPS/ГЛОНАСС; Погрешность частоты за 20 лет не более 5*10-9; Ультранизкие фазовые шумы (-130 дБн/Гц при отстройке 10 Гц); Интерфейс RS-232C, ПО для подстройки частоты; Опция: встроенный усилитель дополнительных выходов (до 22 выходов); Масса 3,6 кг.
В настоящий момент в ассортименте предлагаемых компанией приборов Stanford Research Systems представлена рубидиевым стандартом частоты FS725. Прибор позиционируется как замена для таких стандартов частоты, как Ч1-83, СЧВ-74, Pendulum 6689, предлагая при этом более высокую функциональность.
FS725, помимо стандартных выходов 5 и 10 МГц, оснащён также выходом 1 Гц и входом 1 ГГц для синхронизации по более точному стандарту или сигналам GPS / ГЛОНАСС. Для связи с ПК прибор оборудован интерфейсом RS-232C и комплектуется программным обеспечением для подстройки частоты.
Технические характеристики рубидиевого стандарта частоты FS725:
| Параметр | Значения |
| ПАРАМЕТРЫ ВЫХОДА | |
| Выходные частоты | 5 и 10 МГц (синус), 1 Гц импульс длительностью 10 мкс |
| Амплитуда | 0,5 В ± 10% на нагрузке 50 Ом для частот 5 и 10 МГц 2,5 В на нагрузке 50 Ом для частоты 1 Гц |
| Фазовые шумы | <-130 дБн/Гц (отстройка 10 Гц) <-130 дБн/Гц (отстройка 10 Гц) <-130 дБн/Гц (отстройка 10 Гц) <-130 дБн/Гц (отстройка 10 Гц) |
| Гармонические искажения | <-60 дБн |
| Негармонические искажения | <-100 дБн (в полосе 100 кГц) |
| ПОГРЕШНОСТЬ | |
| Погрешность | ±5x10-11 (при выпуске из производства) ±5x10-11 (за месяц) ±5x10-10 (за 1 год) ±5x10-9 (за 20 лет, типично) |
| Кратковременная нестабильность | <2×10-11 (за 1 с) <2×10-11 (за 1 с) <2×10-12 (за 100 с) |
| Воспроизводимость от включения к включению | ±5x10-11 |
| Диапазон подстройки | ±2x10-9 (внешним постоянным напряжением от 0 до 5 В) ±5x10-7 (по RS-232) |
| Время прогрева | 7 минут до достижения погрешности 1×10-9 |
| ПАНЕЛИ УПРАВЛЕНИЯ | |
| Индикация передней панели | Питание, захват частоты по рубидиевому источнику, 1 Гц вход и выход, работа по RS-232 |
| Разъемы на задней панели | Подстройка частоты, вход 1 Гц, выход 10 МГц (2 штуки), выход 5 МГц, выход 1 Гц, RS-232, реле ошибки, захвата внутренней частоты и внешней синхронизации |
| Дополнительные опциональные выходы | Плата расширения: 4 выхода 10 МГц, 1 выход 5 МГц, 1 выход 1 Гц Возможна одновременная установка до 3-х плат расширения |
| ОБЩИЕ ДАННЫЕ | |
| Условия применения | Температура от +10 до +40 °C |
| Напряжение питания | 115 / 230 В; 50 / 60 Гц |
| Габаритные размеры | 216 х 89 х 330 мм |
| Масса | 3,6 кг |
Комплектация FS725
Комплект поставки FS725
| № | Наименование | Количество |
| 1. | Стандарт частоты рубидиевый FS725 | 1 |
| 2. | Шнур питания | 1 |
| 3. | Руководство по эксплуатации | 1 |
| 4. | Программное обеспечение | 1 |
