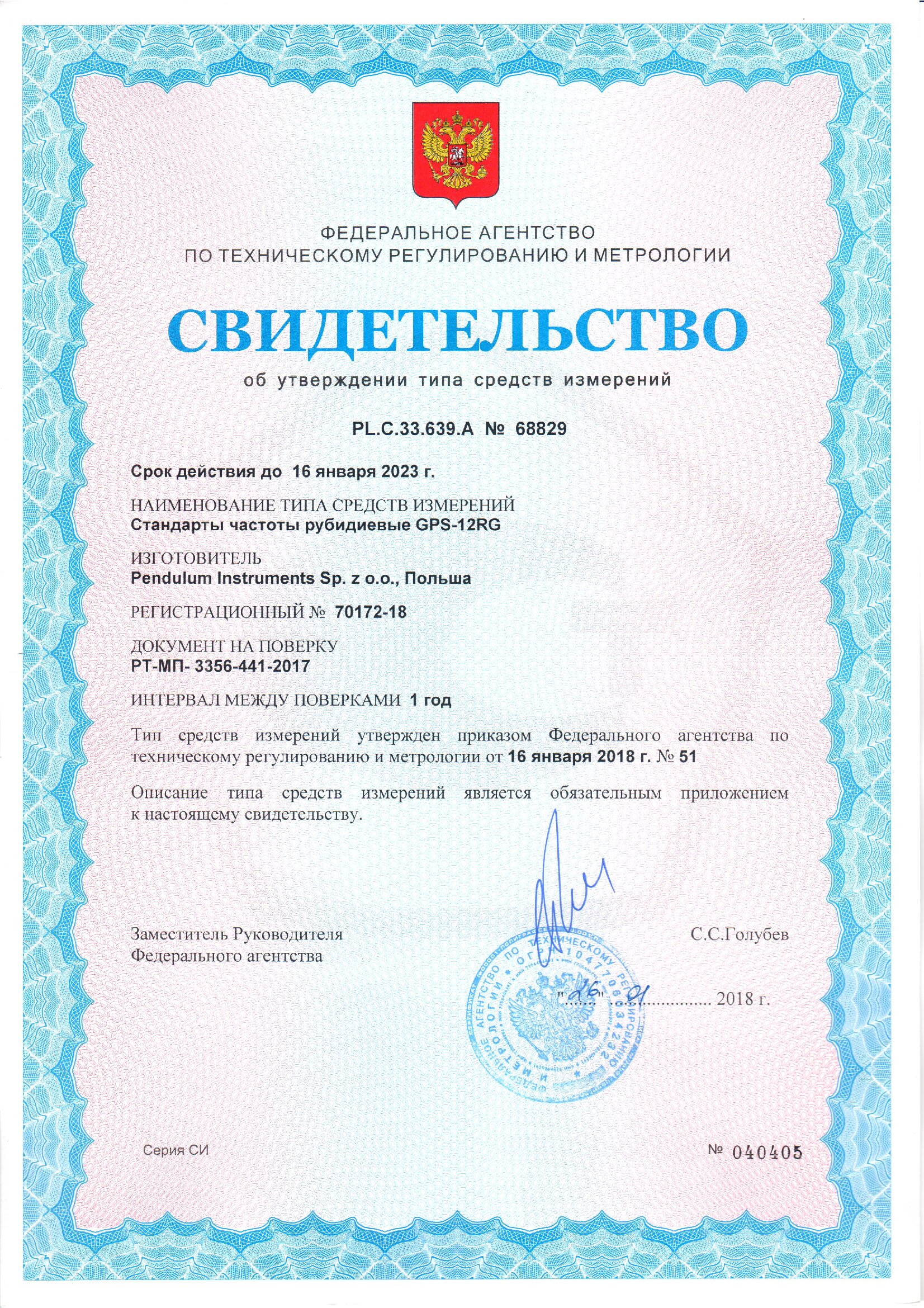

до 16.01.2028

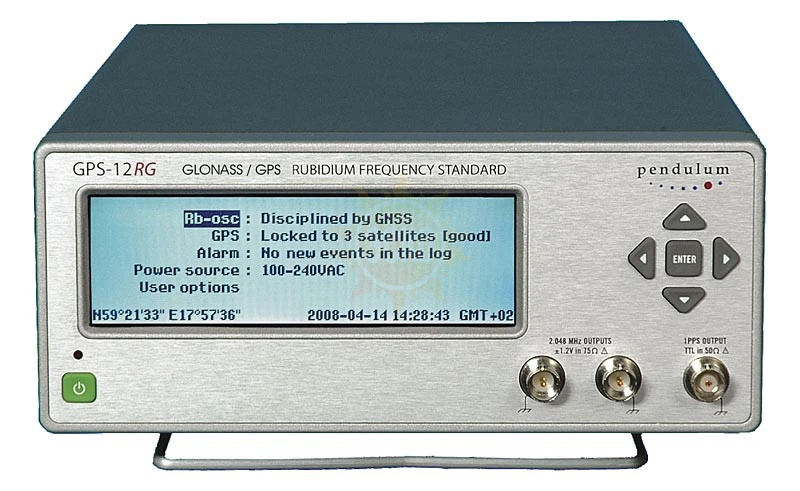

Назначение рубидиевого стандарта частоты с синхронизацией по GPS GPS-12RG
GPS-12RG - портативный источник опорной частоты с ультрастабильным приёмом базового сигнала GPS предназначен для использования в качестве источника синхросигнала в сфере метрологического обеспечения, для научных исследований, разработок и производства РЭА, в телекоммуникационных системах, сетях мобильной и смешанных видов связи (GSM, анализаторы SDH/ PDH/ Sonet).
Приёмник GPS Rubidium обеспечивает выдачу высокостабильного синхросигнала на внешние устройства.
Реализован стандартный интерфейс (G.703) выхода синхросигналов 2.048 МГц/Е1 или 1,544 МГц/Т1 – 2шт (сигнал по выбору), а также стандартный импульсный 1 Гц выход (1pps-pulse per second).
На базе GPS-12RG может быть реализована коммутационно-усилительная система с использованием устройств DA-35 и DA-36 для распределения сигнала от стандарта частоты к одному прибору или сразу к нескольким потребителям на расстояние, не превышающее 2 км.
Наличие в штатной комплектации 4-х выходов 10 МГц/ 5 МГц обеспечивает возможность применения стандарта для лабораторных исследований, метрологических целей или калибровки всех типов измерительного оборудования, в том числе, приборов тестирования синхронизации сетей SDH WM-11 (Wandermeter).
Предусмотрены опции для применения на телекоммуникационных узлах (пунктах доступа сетей передачи) и лабораторных исследований: автономное питание 12 В (NiMH батарея, 2 часа работы) или питание постоянным напряжением 12В/48В (DC), дополнительные выходы 10 / 5 / 1 / 0,1 МГц.
Стандарт GPS-12RG отличает компактность, функциональность и проста в использовании.
Особенности рубидиевого стандарта частоты с синхронизацией по GPS GPS-12RG
- Рубидиевый ОГ с подстройкой по GPS
- 2 выхода: 1,544 МГц/ T1 или 2,048 МГц/ E1 + выход 1 Гц
- Выходы: 3 × 10 МГц, 1 × 5 МГц для метрологических и телекоммуникационных нужд
- Выход сообщений об аварийных ситуациях
- При отключении GPS - нестабильность 1 мкс/сутки
- Минимальное время выхода на рабочий режим (1*10-9 за 10 мин)
- Встроенная батарея питания для поддержания стабильности частоты при транспортировке (опция 78)
- Возможность портативного и автономного применения
Технические характеристики рубидиевого стандарта частоты с синхронизацией по GPS GPS-12RG
| Параметр | Значение |
| ПАРАМЕТРЫ ВЫХОДА | |
| Выходные частоты | 2 выхода: 1,544 или 2,048 МГц (прямоугольник, скважность 20%) |
| Амплитуда | -1,2 В…+1,2 В на нагрузке 75 Ом для частот 1,544/2,048МГц 0…2 В на нагрузке 50 Ом для частоты 1 Гц |
| Фазовые шумы | <-140 дБн/Гц (отстройка 10 кГц) |
| Гармонические искажения | <-60 дБн |
| Негармонические искажения | <-100 дБн (в полосе 100 кГц) |
| Выход 1-PPS (на передней панели) | стандартный импульсный выход 1 Гц (импульс длительностью 200 мс, джиттер < 1 нс); уровень сигнала: 0…+2,0 В (на нагрузке 50 Ом); уход частоты в реж. «удержание GPS»: < 1 мкс за сутки |
| Выход сигнала «тревога» (сообщения об аварийных ситуациях) | (разомкн. контакт – авария; замкн. контакт – нормально); 1 выход – срочная авария/ 1 выход – не срочная авария; макс. уровень 60 В; макс. переключаемый ток: 200 мА. |
| Выходы ОГ (на задн. панели) | 3Х10 МГц, 1Х5 МГц, синус; амплитуда 1 В скз на нагрузке 50 Ом |
| ПОГРЕШНОСТЬ | |
| Погрешность | ±2*10-12 ( за сутки, при синхронизации по GPS) |
| ±5*10-10 (за 1 год, без синхронизации по GPS) | |
| Кратковременная нестабильность | <5*10-11 (за 1 с); <1.7*10-11 (за 10 с); <5*10-12 (за 100 с) |
| Температурная погрешность | 1*10-10 (в диапазоне 0°С …50°С) |
| Время прогрева | 10 минут до достижения погрешности 1*10-9 |
| АНТЕННА (ОПЦИЯ) | |
| Вход (на задн. панели) | Тип N, питание 5 В постоянное по центральному проводнику |
| Тип антенны (01/90) | Активная L1, коэффициент усиления 30 дБ (GPS) |
| Тип антенны (01/00) | Активная L1, коэффициент усиления 30 дБ (GPS) |
| ДОПОЛНИТЕЛЬНЫЕ ВЫХОДЫ (ОПЦИЯ 71В) | |
| Плата расширения | 4 выхода (синус): 3x10 МГц, 1x5 МГц |
| Амплитуда | 1 В на нагрузке 50 Ом |
| ОБЩИЕ ДАННЫЕ | |
| Условия применения | Температура от 0 до +50°С |
| Напряжение питания | 115 / 230 В; 50 / 60 Гц, опция батарейного питания 12 В или внешнего постоянного напряжения 12 / 48 В |
| Габаритные размеры | 210 × 108 × 395 мм |
| Масса | 3,1 кг без батареи |
Комплектация GPS-12RG
Комплект поставки GPS-12RG
| № | Наименование | Количество |
| 1 | Рубидиевый стандарт частоты с синхронизацией по GPS GPS-12RG | 1 |
| 2 | Шнур питания | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | ПО | 1 |
