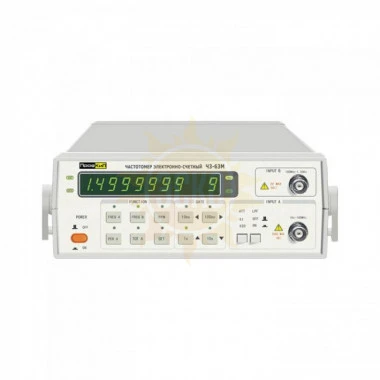

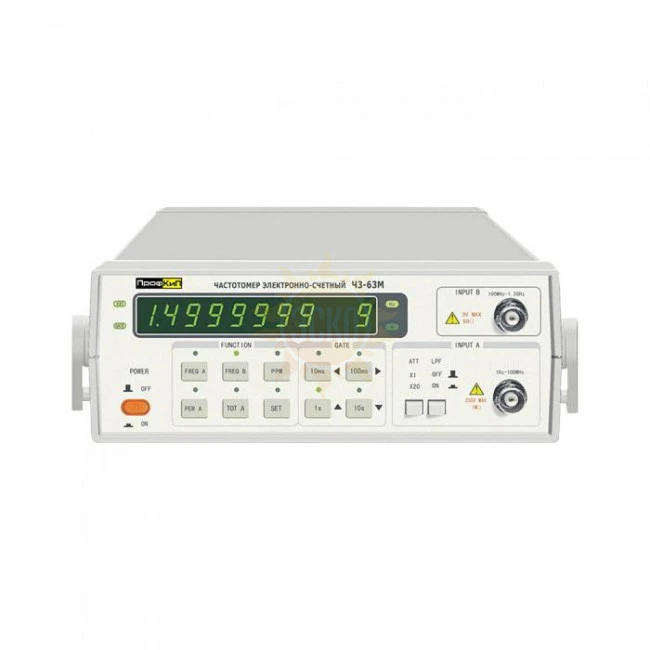

ПрофКиП Ч3-63М

распечатать описание в PDF

Число каналов (базовая модель)

Частотный диапазон мин.

1 Гц

Частотный диапазон макс.

1.5 ГГц

Опорный генератор

±5×10-6

Чувствительность

40 мВ

Тип

Частотомер

42 795 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Описание ПрофКиП Ч3-63М

Назначение частотомера электронно-счетного ПрофКиП Ч3-63М

Частотомер электронно-счетный ПрофКиП Ч3-63М предназначен для измерения частоты и периода синусоидальных сигналов, частоты и периода повторения импульсных сигналов, длительности импульсов, отношения частот электрических сигналов, счета числа (суммирования) электрических колебаний. Частотомер электронно-счетный ПрофКиП Ч3-63М применяется для настройки, испытаний и калибровки различных приемопередающих трактов, фильтров, генераторов, синтезаторов частоты, систем связи и других устройств.

Особенности и преимущества частотомера электронно-счетного ПрофКиП Ч3-63М

▪ Диапазон частот: 1 Гц … 1.5 ГГц
▪ Количество каналов: 2
▪ 8-рязрядный дисплей
▪ Однокристальный микропроцессор
▪ Высокая разрешающая способность и точность измерений
▪ Высокая чувствительность и скорость измерений: 20 изм /с
▪ Функция PPM измерения
▪ Частота F0 может быть установлена по желанию пользователя

Основные технические характеристики частотомера электронно-счетного ПрофКиП Ч3-63М

Параметры	Значения
Диапазон частот	1 Гц … 1.5 ГГц
Количество каналов	2
Диапазон измерения периода	10 нс … 1 с
Диапазон счета	10⁸ -1
Чувствительность	1 Гц … 10 Гц: 40 мВ 10 Гц … 100 MГц: 20 мВ 100 MГц … 1.5 ГГц: 30 мВ
Вход	связь по переменному току
Входной импеданс	1 МОм /40 пФ (канал 1) 50 Ом (канал 2)
Входной аттенюатор	х1 или ослабления х20
Фильтр нижних частот	частота среза около 100 кГц
Максимальное входное напряжение	250 Впик-пик
Соответствие формы сигнала	синус, импульс, треугольник
Разрешение	время счета 10 мс: 6-разрядный дисплей время счета 100 мс: 7-разрядный дисплей время счета 1 с: 8-разрядный дисплей время счета 10 с: 8-разрядный дисплей
Опорная частота	10 MГц
Стабильность частоты	5 х 10^-6 /день

Общие данные частотомера электронно-счетного ПрофКиП Ч3-63М

▪ Питание: 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
▪ Габаритные размеры: 210х80х230 мм
▪ Вес: 1.8 кг

Комплект поставки частотомера электронно-счетного ПрофКиП Ч3-63М

Наименование	Количество
Частотомер электронно-счетный ПрофКиП Ч3-63М	1 шт.
Кабель измерительный	1 шт.
Кабель питания	1 шт.
Руководство по эксплуатации	1 шт.

Характеристики ПрофКиП Ч3-63М

Параметры	Значения
Диапазон частот	1 Гц … 1.5 ГГц
Количество каналов	2
Диапазон измерения периода	10 нс … 1 с
Диапазон счета	10⁸ -1
Чувствительность	1 Гц … 10 Гц: 40 мВ 10 Гц … 100 MГц: 20 мВ 100 MГц … 1.5 ГГц: 30 мВ
Вход	связь по переменному току
Входной импеданс	1 МОм /40 пФ (канал 1) 50 Ом (канал 2)
Входной аттенюатор	х1 или ослабления х20
Фильтр нижних частот	частота среза около 100 кГц
Максимальное входное напряжение	250 Впик-пик
Соответствие формы сигнала	синус, импульс, треугольник
Разрешение	время счета 10 мс: 6-разрядный дисплей время счета 100 мс: 7-разрядный дисплей время счета 1 с: 8-разрядный дисплей время счета 10 с: 8-разрядный дисплей
Опорная частота	10 MГц
Стабильность частоты	5 х 10^-6 /день

Комплектация ПрофКиП Ч3-63М

№	Наименование	Количество
1.	Частотомер электронно-счетный ПрофКиП Ч3-63М	1 шт.
2.	Кабель измерительный	1 шт.
3.	Кабель питания	1 шт.
4.	Руководство по эксплуатации	1 шт.
