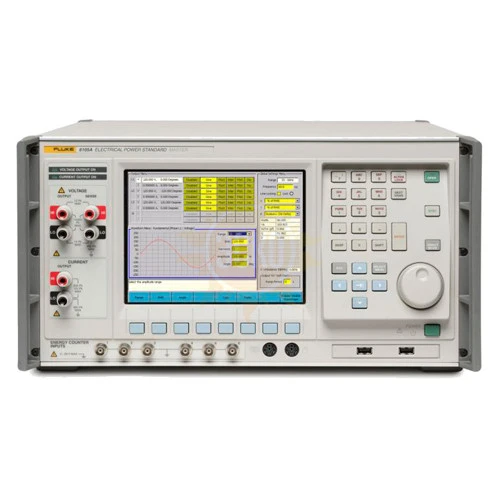

Описание основного эталона электропитания Fluke 6100B:
Fluke 6105A и Fluke 6100B заменяют калибратор электрической мощности Fluke 6100A. Эти новые модели имеют такую же точность и характеристики относительно оценки качества электрической мощности, как и предыдущие, что позволяет им с легкостью удовлетворять требованиям к современным эталонам для проверки качества электроэнергии. Кроме этого, они обеспечивают столь же высокую точность измерений, что и лучшие модели измерительных устройств для синусоидальных сигналов.
В линейку эталонов электрической мощности входят основные приборы моделей Fluke 6105A и Fluke 6100B, а также вспомогательные приборы Fluke 6101B и Fluke 6106A. Любой из приборов можно использовать для измерения качества и расхода энергии в однофазной электрической цепи. При добавлении от одного до трех вспомогательных приборов Fluke 6101B и Fluke 6106A систему можно расширить до четырехфазной. Для большей гибкости основные модели Fluke 6105A и Fluke 6100B также можно настроить как вспомогательные, подключив внешний кабель. Модели Fluke 6105A и Fluke 6106A являются высокоточными модификациями соответственно моделей Fluke 6100B и Fluke 6101B.
Лишь несколько систем могут обеспечивать в течение одного года точность энергии 0,007 % (66 миллионных долей), которую обеспечивает Fluke 6105A для синусоидальных сигналов. Сигналы с сильными нелинейными искажениями подаются с аналогичной точностью в соответствии с национальными и международными стандартами.
Выбор между Fluke 6105A и Fluke 6100B зависит от требуемого уровня точности. Обе модели отвечают требованиям к точности измерений качества электроэнергии в соответствии с рядом стандартов МЭК 61000-4. Fluke 6100B также можно использовать для типовых испытаний регистраторов качества электроэнергии от 0,1 % до 2 %.
Fluke 6105A следует использовать в случаях, когда требуется максимальная точность, в частности для калибровки измерителей вторичных эталонов, счетчиков потребления электроэнергии и для типовых испытаний. Fluke 6105A обеспечивает точность, требуемую для проверки работы вторичных эталонов, например, производимых компаниями Radian Research, Zera и MTE.
Fluke 6105A и Fluke 6100B применяются для широкого диапазона контрольно-измерительных приборов для оценки электроэнергии, включая:
- вольтметры переменного тока;
- амперметры переменного тока;
- трансформаторы тока;
- измерители фликкера;
- измерители угла сдвига фаз;
- измерители коэффициента мощности;
- анализаторы мощности;
- регистратор электроэнергии;
- тестеры релейных преобразователей электроэнергии;
- вольтамперметры;
- измерители реактивной мощности;
- трансформаторы напряжения;
- ваттметры (для 3- или 4-проводных цепей);
- счётчики электроэнергии и другие.
Назначение основного эталона электропитания Fluke 6100B:
Валидация качества электрической мощности и энергии, которая осуществляется с помощью Fluke 6105A и Fluke 6100B, требуется в различных сферах деятельности:
- В Национальных институтах измерений (National Measurement Institutes) для обеспечения точных несинусоидальных сигналов и фантомной мощности для различных исследовательских задач;
- В научных исследованиях и разработках для валидации функций и точности опытных образцов и образцов из первой промышленной партии;
- В производственных испытаниях для подтверждения правильности и воспроизводимости результатов при проведении измерений на каждом изготовленном устройстве;
- При сервисном обслуживании и калибровке оборудования с целью подтверждения соответствия изделия спецификациям в течении срока эксплуатации;
- В метрологических лабораториях для калибровки вторичных эталонов, которые применяются для крупномасштабной промышленной калибровки измерителей качества электрической мощности и энергии.
Fluke 6105A и Fluke 6100B подают такие сигналы, которые позволяют эффективно, быстро и не требуя высокой квалификации оператора, выполнить вышеуказанные процедуры. Более того, они обеспечивают полное и точное проведение испытаний, а также соответствие результатов всех измерений национальным и международным стандартам. Fluke 6100B позволяет подавать комплекс сигналов для оценки качества электроэнергии с исключительной точностью более одной, двух, трех или четырех фаз независимо и одновременно. Fluke 6105A и Fluke 6100B являются еще более эффективными и обеспечивают более широкие возможности для калибровки электроэнергии. Более того, эти новые устройства имеют большую эксплуатационную гибкость по сравнению с Fluke 6100B.
До настоящего время для системы на три фазы понадобился бы один Fluke 6100B (в качестве основного блока) и два Fluke 6101A (в качестве вспомогательных блоков). Основные блоки Fluke 6100B и Fluke 6105A могут использоваться в качестве вспомогательных, для чего необходимо просто переключить кабели. Это предоставляет намного больше вариантов комбинации устройств в различные системы. К доступному ранее дополнительному модулю 80A был добавлена новый модуль 50A. Модуль 50А можно настроить таким образом, что все диапазоны тока будут доступны на одних и тех же клеммах.
Фантомная мощность:
Fluke 6100B и Fluke 6105A могут подавать строгое синусоидальное напряжение до 1008 В и ток до 21 А. Мощность на клеммах вывода напряжения для поддерживаемых устройств, потребляющих мощность линии, на которой они измеряются, или для цепи с параллельным подключением нескольких устройств, может быть вплоть до 50 ВА. Пиковое напряжение на выходе тока, откуда он подается в устройства, включая длинные трассы кабеля, разъемы и переключатели, или в цепи с параллельным подключением нескольких устройств может составлять вплоть до 14 В. Ток на выходе также может создавать дополнительное напряжение с целью симуляции сигналов, которые может генерировать преобразователь или токовый зонд. Модули 50А и 80А обеспечивают более высокие значения переменного тока на выходе.
Кроме устанавливаемых пользователем значений V, I и угла сдвига фаз на экране отображаются рассчитанные значения активной мощности (W), кажущейся мощности (VA), реактивной мощности (VAR) и коэффициента мощности (PF). Реактивная мощность для несинусоидальных сигналов рассчитывается Fluke 6100B и Fluke 6105A с использованием любого из семи методов по выбору пользователя. Если Fluke 6100B и Fluke 6105A соединены в трехфазную схему «Звезда» или трехфазную трехпроводную треугольную схему, пользователь может выбрать режим отображения кажущейся мощности, мощности и реактивной мощности для каждой фазы отдельно или для всех фаз вместе. При выборе методов расчета МЭК или NEMA также будет отображаться трехфазный дисбаланс.
В этом режиме работы Fluke 6100B можно использовать для измерения кажущейся мощности, реактивной мощности, угла сдвига фаз, коэффициента мощности, напряжения и тока на одно- или многофазном устройствах.
Разрешение и точность:
Fluke 6100B задает новый стандарт точности эталонов для калибровки электрической мощности. Напряжение и ток генерируются с разрешением вплоть до шести разрядов и погрешностью не более 0,005 % (50 миллионных долей). Настроить фазу можно с разрешением в 1 миллиградус или 10 микрорадиан. Фазовая характеристика является исключительной, с точностью до 3 миллиградусов для Fluke 6100B и 2,3 миллиградуса для Fluke 6105A. В многофазных системах расхождение между фазами напряжений составляет 5 миллиградусов.
Комплексные измерения:
Fluke 6100B и Fluke 6105A генерируют различные комплексные сигналы, включая:
- фликкер;
- гармоники;
- затухающие и нарастающие;
- интергармоники;
- флуктуирующие гармоники;
- с одновременным наложением.
Многофазный режим работы:
Основные блоки Fluke 6100B и Fluke 6105A обеспечивают автономный однофазный режим работы с одним напряжением и током на выходе. Для многофазного режима работы дополнительные фазы обеспечиваются путем добавления одного или более вспомогательных блоков Fluke 6101B или Fluke 6106A с идентичной производительностью, но без дополнительных средств управления или экрана. Дополнительные фазы можно добавлять по отдельности (до 4 фаз). Основные блоки Fluke 6100B и Fluke 6105A можно за несколько секунд преобразовать во вспомогательные, что обеспечивают дополнительную эксплуатационную гибкость этих моделей устройств. В многофазной системе каждая фаза остается полностью независимой, электрически изолированной, даже от фаз, с которыми она синхронизирована, и находится под контролем основного блока. Устройства легко подготавливать и применять в целях, при которых требуется дисбаланс фаз. Многофазные системы Fluke 6100B/Fluke 6105A необходимо соединить между собой в четырехпроводную схему «Звезда». Симуляцию трехфазной трехпроводной треугольной схемы и техфазной четрехпроводной треугольной схемы легко реализовать путем изменения настроек с помощью интерфейса пользователя.
Дополнительные модули 80A и 50A:
Доступны два дополнительных модуля высокого тока. Модуль 80A обеспечивает ток от 0 до 80 A через разъемы 100 мм. Ток со значениями в стандартных диапазонах нельзя направлять через эти разъемы. Модуль 50A обеспечивает ток от 0 до 50 A также через разъемы 100 мм. С помощью модуля 50А оператор может выбрать между направлением всех токов через разъем 100 мм или направлением токов в диапазоне от 0 до 21 А через стандартные клеммы.
Дополнительный модуль энергии:
Дополнительный модуль энергии добавляет к Fluke 6100B и Fluke 6105A компаратор. Четыре входных канала могут быть индивидуально настроены относительно «Константы измерителя». Пользователь может выбрать эталонное значение. Точность энергии Fluke 6105A столь же высокая, как и у большинства различных внешних устройств. Пользователь Fluke 6100B имеет дополнительную возможность использования внешних вторичных эталонов. Измеряемая энергия сравнивается с эталонным значением и для каждого тестируемого устройства отображается процент ошибки.
Дополнительный модуль тактирующего генератора (CLK):
Дополнительный модуль CLK обеспечивает дополнительный опорный сигнал, доступный на задней панели.
Эталонные сигналы:
Как правило, синхронизация систем не проводится по общему сигналу синхронизации, особенно при использовании выборочных методов. Fluke 6100B и Fluke 6105A обеспечивают подачу нижеследующих сигналов.
- Опорный фазовый сигнал. Сигнал КМОП логики с передним фронтом, соответствующим пересечению линии повышения нуля и линии базового напряжения;
- Эталонный испытательный сигнал. Сигнал КМОП логики, синхронизированный с внутренней дискретизацией. Может использоваться для синхронизации дискретизаторов при калибровке системы;
- Эталонный выходной сигнал (доступен только с установленным модулем CLK). Совместимый с ТТЛ эталонный выходной сигнал 10 МГц или 20 МГц, который подается генератором главных синхронизирующих импульсов.
Мягкий запуск:
Компенсирует пусковой ток устройств, потребляя энергию сигнала напряжения. Пользователь может задать время медленного переключения выхода устройства в рабочий режим от 0 до 10 секунд.
Сигналы МЭК 61036 и МЭК 62053:
Для большего удобства проведения типовых испытаний и калибровки счётчиков электроэнергии в Fluke 6100B и Fluke 6105A предварительно заданы сигналы, требуемые соответствующими стандартами.
Интерфейс пользователя:
Интерфейс пользователя Microsoft Windows® делает управление Fluke 6100B и Fluke 6105A легким и простым. Доступ к интерфейсу осуществляется путем комбинации ручек и клавиш передней панели устройства или путем подключения мыши и клавиатуры пользователя. После этого информация о работе устройства отобразится на восьмидюймовом жидкокристаллическом экране с высоким разрешением. Отображается информация о состоянии всех четырех фаз, параллельно с более подробной информацией о заданных или настроенных параметрах тока.
На экран можно вывести частотную и временную область текущих типов сигналов, что позволит пользователю оценить эффект настройки управляющих сигналов перед применением их к выходным клеммам. Вспомогательное сенсорное окно помощи в нижней части экрана предоставляет пользователю пошаговое руководство использования устройства, отображая информацию по управлению и сообщения об ошибках.
Fluke 6100B и Fluke 6105A можно управлять дистанционно. При работе с многофазными системами управление вспомогательными устройствами осуществляется с помощью основного блока. Fluke 6100B и Fluke 6105A удовлетворяют требованиям стандарта IEEE 488.1 и требованиям дополнительного стандарта IEEE 488.2. Язык программирования соответствует нормативам Стандарта команд программируемого инструмента (SCPI).
Настройки комплексного инструмента можно сохранить и повторно загрузить с данного инструмента или сохранить и повторно загрузить с USB-устройства хранения информации.
Технические характеристики основного эталона электропитания Fluke 6100B:
| Напряжение переменного тока (воспроизведение) | |||
| Диапазон, В | Частота, Гц | Напряжение, В | Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С |
| 1,0 - 16 | 16 - 450 | 1,0 - 6,4 | ± (U·122 × 10-6 + 1 мВ) |
| 6,4 - 16 | ± (U·122 × 10-6 + 1 мВ) | ||
| 450 - 850 | 1,0 - 6,4 | ± (U·122 × 10-6 + 1 мВ) | |
| 6,4 - 16 | ± (U·122 × 10-6 + 1 мВ) | ||
| 2,3 - 33 | 16 - 450 | 2,3 - 13,2 | ± (U·122 × 10-6 + 2 мВ) |
| 13,2 - 33 | ± (U·112 × 10-6 + 1,5 мВ) | ||
| 450 - 850 | 2,3 - 13,2 | ± (U·164 × 10-6 + 2 мВ) | |
| 13,2 - 33 | ± (U·150 × 10-6 + 1,5 мВ) | ||
| 5,6 - 78 | 16 - 450 | 5,6 - 31 | ± (U·122 × 10-6 + 2 мВ) |
| 31 - 78 | ± (U·112 × 10-6 + 2 мВ) | ||
| 450 - 850 | 5,6 - 31 | ± (U·164 × 10-6 + 2 мВ) | |
| 31 - 78 | ± (U·150 × 10-6 + 2 мВ) | ||
| 11 - 168 | 16 - 450 | 11 - 67 | ± (U·122 × 10-6 + 4,4 мВ) |
| 67 - 168 | ± (U·112 × 10-6 + 4,4 мВ) | ||
| 450 - 850 | 11 - 67 | ± (U·164 × 10-6 + 4,4 мВ) | |
| 67 - 168 | ± (U·150 × 10-6 + 4,4 мВ) | ||
| 23 - 336 | 16 - 450 | 23 - 134 | ± (U·122 × 10-6 + 8,8 мВ) |
| 134 - 336 | ± (U·112 × 10-6 + 8,8 мВ) | ||
| 450 - 850 | 23 - 134 | ± (U·164 × 10-6 + 8,8 мВ) | |
| 134 - 336 | ± (U·150 × 10-6 + 8,8 мВ) | ||
| 70 - 1008 | 16 - 450 | 70 - 330 | ± (U·164 × 10-6 + 26 мВ) |
| 330 - 1008 | ± (U·158 × 10-6 + 26 мВ) | ||
| 450 - 850 | 70 - 330 | ± (U·190 × 10-6 + 26 мВ) | |
| 330 - 1008 | ± (U·175 × 10-6 + 26 мВ) | ||
| Примечание: U - значение воспроизводимого напряжения | |||
| Напряжение постоянного тока и амплитуды гармонических составляющих | |||
| Диапазон, В | Выходной сигнал, В | Частота, Гц | Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С |
| 1,0 - 16 | 0 - 8 | Постоянное | ± (U·122 × 10-6 + 5 мВ) |
| 0 - 4,8 | 16 - 450 | ± (U·122 × 10-6 + 1 мВ) | |
| 450 - 850 | ± (U·164 × 10-6 + 1 мВ) | ||
| 850 - 6 кГц | ± (U·512 × 10-6 + 1 мВ) | ||
| 2,3 - 33 | 0 - 16,5 | Постоянное | ± (U·122 × 10-6 + 1 мВ) |
| 0 - 9,9 | 16 - 450 | ± (U·122 × 10-6 + 2 мВ) | |
| 450 - 850 | ± (U·164 × 10-6 + 2 мВ) | ||
| 850 - 6 кГц | ± (U·512 × 10-6 + 2 мВ) | ||
| 5,6 - 78 | 0 - 39 | Постоянное | ± (U·122 × 10-6 + 24 мВ) |
| 0 - 23 | 16 - 450 | ± (U·122 × 10-6 + 2 мВ) | |
| 450 - 850 | ± (U·164 × 10-6 + 2 мВ) | ||
| 850 - 6 кГц | ± (U·512 × 10-6 + 2 мВ) | ||
| 11 - 168 | 0 - 84 | Постоянное | ± (U·122 × 10-6 + 50 мВ) |
| 0 - 50 | 16 - 450 | ± (U·122 × 10-6 + 4,4 мВ) | |
| 450 - 850 | ± (U·164 × 10-6 + 4,4 мВ) | ||
| 850 - 6 кГц | ± (U·512 × 10-6 + 4,4 мВ) | ||
| 23 - 336 | 0 - 168 | Постоянное | ± (U·122 × 10-6 + 100 мВ) |
| 0 - 100 | 16 - 450 | ± (U·122 × 10-6 + 12 мВ) | |
| 450 - 850 | ± (U·164 × 10-6 + 12 мВ) | ||
| 850 - 6 кГц | ± (U·512 × 10-6 + 12 мВ) | ||
| 70 - 1008 | 0 - 504 | Постоянное | ± (U·166 × 10-6 + 300 мВ) |
| 0 - 302 | 16 - 450 | ± (U·166 × 10-6 + 33 мВ) | |
| 450 - 850 | ± (U·190 × 10-6 + 33 мВ) | ||
| 850 - 6 кГц | ± (U·524 × 10-6 + 33 мВ) | ||
| Примечание: U - значение воспроизводимого напряжения | |||
| Переменный ток (воспроизведение) | |||
| Диапазон, А | Частота, Гц | Ток, А | Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С |
| 0,01 - 0,25 | 16 - 450 | 0,01 – 0,1 | ± (I·139 × 10-6 + 6 мкА) |
| 0,1 – 0,25 | ± (I·130 × 10-6 + 6 мкА) | ||
| 450 - 850 | 0,01 – 0,1 | ± (I·182 × 10-6 + 6 мкА) | |
| 0,1 – 0,25 | ± (I·170 × 10-6 + 6 мкА) | ||
| 0,05 - 0,5 | 16 - 450 | 0,05 – 0,2 | ± (I·139 × 10-6 + 12 мкА) |
| 0,2 – 0,5 | ± (I·130 × 10-6 + 12 мкА) | ||
| 450 - 850 | 0,05 – 0,2 | ± (I·182 × 10-6 + 12 мкА) | |
| 0,2 – 0,5 | ± (I·170 × 10-6 + 12 мкА) | ||
| 0,1 - 1 | 16 - 450 | 0,1 – 0,4 | ± (I·139 × 10-6 + 24 мкА) |
| 0,4 - 1 | ± (I·130 × 10-6 + 24 мкА) | ||
| 450 - 850 | 0,1 – 0,4 | ± (I·182 × 10-6 + 24 мкА) | |
| 0,4 - 1 | ± (I·170 × 10-6 + 24 мкА) | ||
| 0,2 - 2 | 16 - 450 | 0,2 – 0,8 | ± (I·139 × 10-6 + 48 мкА) |
| 0,8 - 2 | ± (I·139 × 10-6 + 48 мкА) | ||
| 450 - 850 | 0,2 – 0,8 | ± (I·182 × 10-6 + 48 мкА) | |
| 0,8 - 2 | ± (I·170 × 10-6 + 48 мкА) | ||
| 0,5 - 5 | 16 - 450 | 0,5 - 2 | ± (I·139 × 10-6 + 120 мкА) |
| 2 - 5 | ± (I·130 × 10-6 + 120 мкА) | ||
| 450 - 850 | 0,5 - 2 | ± (I·182 × 10-6 + 120 мкА) | |
| 2 - 5 | ± (I·170 × 10-6 + 120 мкА) | ||
| 1 - 10 | 16 - 450 | 1 - 4 | ± (I·191 × 10-6 + 240 мкА) |
| 4 - 10 | ± (I·164 × 10-6 + 240 мкА) | ||
| 450 - 850 | 1 - 4 | ± (I·267 × 10-6 + 240 мкА) | |
| 4 - 10 | ± (I·250 × 10-6 + 240 мкА) | ||
| 2 - 21 | 16 - 450 | 2 - 8 | ± (I·213 × 10-6 + 720 мкА) |
| 8 - 21 | ± (I·189 × 10-6 + 720 мкА) | ||
| 450 - 850 | 2 - 8 | ± (I·267 × 10-6 + 720 мкА) | |
| 8 - 21 | ± (I·250 × 10-6 + 720 мкА) | ||
| 8 - 80 | 40 - 450 | 8 - 32 | ± (I·265 × 10-6 + 2800 мкА) |
| 32 - 80 | ± (I·250 × 10-6 + 2800 мкА) | ||
| 450 - 850 | 8 - 32 | ± (I·300 × 10-6 + 2800 мкА) | |
| 32 - 80 | ± (I·280 × 10-6 + 2800 мкА) | ||
| Примечание: I – значение воспроизводимой силы тока | |||
| Постоянный ток и амплитуды гармонических составляющих | |||
| Диапазон, А | Выходной сигнал, А | Частота, Гц | Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С |
| 0,01 - 0,25 | 0 - 0,125 | Постоянное | ± (I·139 × 10-6 + 75 мкА) |
| 0 - 0,075 | 16 - 450 | ± (I·139 × 10-6 + 6 мкА) | |
| 450 - 850 | ± (I·182 × 10-6 + 6 мкА) | ||
| 850 - 6 кГц | 505 + 6± (I·505 × 10-6 + 6 мкА) | ||
| 0,05 A - 0,5 | 0 - 0,25 | Постоянное | ± (I·139 × 10-6 + 150 мкА) |
| 0 - 0,15 | 16 - 450 | ± (I·139 × 10-6 + 12 мкА) | |
| 450 - 850 | ± (I·182 × 10-6 + 12 мкА) | ||
| 850 - 6 кГц | ± (I·505 × 10-6 + 12 мкА) | ||
| 0,1 A - 1 | 0 - 0,5 | Постоянное | ± (I·139 × 10-6 + 300 мкА) |
| 0 - 0,3 | 16 - 450 | ± (I·139 × 10-6 + 24 мкА) | |
| 450 - 850 | ± (I·182 × 10-6 + 24 мкА) | ||
| 850 - 6 кГц | ± (I·505 × 10-6 + 24 мкА) | ||
| 0,2 A - 2 | 0 - 1 | Постоянное | ± (I·139 × 10-6 + 600 мкА) |
| 0 - 0,6 | 16 - 450 | ± (I·139 × 10-6 + 48 мкА) | |
| 450 - 850 | ± (I·182 × 10-6 + 48 мкА) | ||
| 850 - 6 кГц | ± (I·505 × 10-6 + 48 мкА) | ||
| 0,5 A - 5 | 0 - 2,5 | Постоянное | ± (I·139 × 10-6 + 1500 мкА) |
| 0 - 1,5 | 16 - 450 | ± (I·139 × 10-6 + 120 мкА) | |
| 450 - 850 | ± (I·182 × 10-6 + 120 мкА) | ||
| 850 - 6 кГц | ± (I·505 × 10-6 + 120 мкА) | ||
| 1 A - 10 | 0 - 5 | Постоянное | ± (I·191 × 10-6 + 3000 мкА) |
| 0 - 3 | 16 - 450 | ± (I·191 × 10-6 + 240 мкА) | |
| 450 - 850 | ± (I·267 × 10-6 + 240 мкА) | ||
| 850 - 6 кГц | ± (I·519 × 10-6 + 240 мкА) | ||
| 2 A - 21 | 0 - 10 | Постоянное | ± (I·213 × 10-6 + 6000 мкА) |
| 0 - 6 | 16 - 450 | ± (I·213 × 10-6 + 720 мкА) | |
| 450 - 850 | ± (I·267 × 10-6 + 720 мкА) | ||
| 850 - 6 кГц | ± (I·665 × 10-6 + 720 мкА) | ||
| 8 A - 80 | |||
| 0 - 24 | 40 - 450 | ± (I·265 × 10-6 + 2800 мкА) | |
| 450 - 850 | ± (I·300 × 10-6 + 2800 мкА) | ||
| 850 - 3 кГц | ± (I·690 × 10-6 + 2800 мкА) | ||
| Примечание: I – значение воспроизводимой силы тока | |||
| Переменное напряжение на токовых клеммах (воспроизведение) | |||
| Диапазон, А | Частота, Гц | Выходной сигнал, В | Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С |
| 0,05 - 0,25 | 16 - 450 | 0,05 - 0,1 | ± (U·200 × 10-6 + 30 мкВ) |
| 0,1 - 0,25 | ± (U·200 × 10-6 + 30 мкВ) | ||
| 450 - 850 | 0,05 - 0,25 | ± (U·231 × 10-6 + 30 мкВ) | |
| 0,15 - 1,5 | 16 - 450 | 0,15 - 0,6 | ± (U·200 × 10-6 + 50 мкВ) |
| 0,6 - 1,5 | ± (U·200 × 10-6 + 40 мкВ) | ||
| 450 - 850 | 0,15 - 1,5 | ± (U·231 × 10-6 + 50 мкВ) | |
| 1 - 10 | 16 - 450 | 1 - 4 | ± (U·200 × 10-6 + 300 мкВ) |
| 4 - 10 | ± (U·200 × 10-6 + 240 мкВ) | ||
| 450 - 850 | 1 - 10 | ± (U·231 × 10-6 + 300 мкВ) | |
| Примечание: U - значение воспроизводимого напряжения | |||
| Фазовый сдвиг между током и напряжением | |||
| Для всех диапазонов напряжения (от 16 В до 1008 В) | Компоненты напряжения и тока > 40 % от диапазона | Компоненты напряжения или тока от 0,5 % до 40 % от диапазона | |
| Диапазон тока, А | Частота, Гц | Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2) °С | |
| 0,25 - 5 | 16 - 69 | 0,003 ° | 0,010 ° |
| 69 - 180 | 0,005 ° | 0,017 ° | |
| 180 - 450 | 0,015 ° | 0,050 ° | |
| 450 - 850 | 0,030 ° | 0,070 ° | |
| 850 - 3 кГц | 0,150 ° | 0,200 ° | |
| 3 кГц - 6 кГц | 0,300 ° | 0,450 ° | |
| 5 - 21 | 16 - 69 | 0,004 ° | 0,013 ° |
| 69 - 180 | 0,007 ° | 0,023 ° | |
| 180 - 450 | 0,020 ° | 0,065 ° | |
| 450 - 850 | 0,040 ° | 0,080 ° | |
| 850 - 3 кГц | 0,200 ° | 0,250 ° | |
| 3 кГц - 6 кГц | 0,400 ° | 0,600 ° | |
| 20 - 80 | 16 - 69 | 0,004 ° | 0,016 ° |
| 69 - 180 | 0,008 ° | 0,028 ° | |
| 180 - 450 | 0,025 ° | 0,080 ° | |
| 450 - 850 | 0,050 ° | 0,100 ° | |
| 850 - 3 кГц | 0,250 ° | 0,300 ° | |
| Характеристики мерцания напряжения и тока для модуляции синусоидальной и прямоугольной формы | |||
| Параметр | Значение | ||
| Диапазон установок | ± 30 % от установленных значений величин | ||
| Разрешение установки глубины модуляции | 0,001 % | ||
| Форма огибающей модуляции | Прямоугольная, квадратная или синусоидальная | ||
| Коэффициент заполнения (Duty cycle) (форма - прямоугольная) | 0,01 % до 99,99 %; точность = ± 31 мкс | ||
| Единицы модуляции | Частота или измене ния в минуту | 0,5 Гц до 40 Гц | |
| 1,0 CPM до 4800 CPM | |||
| Установка напряжения | Точность индикации Pst | ||
| от 220 В до 240 В | ± 0,25 % | ||
| от 115 В до 125 В | ± 0,25 % | ||
| Характеристики падений напряжения/повышений напряжения | |||
| Пусковая схема задействована (in requirement) | Срез импульса транзисторно-транзисторной логической схемы (TTL) остается на низком уровне в течение 10 мкс | ||
| Либо: Задержка пусковой схемы Либо: Синхронизация фазового угла по отношению к пересечению нулевого уровня частотой основной гармоники канала |
от 0 до 60 секунд ± 31 мкс ± 180 °, ± 31 мкс |
||
| Минимальная длительность падения напряжения/повышения напряжения | 1 мс | ||
| Максимальная длительность падения напряжения/повышения напряжения | 1 минута | ||
| Минимальная амплитуда падения напряжения | 0 % от номинального выходного напряжения | ||
| Максимальная амплитуда повышения напряжения | Минимальное значение во всем диапазоне и 140 % от номинального выходного сигнала | ||
| Период линейного нарастания/линейного снижения | Устанавливаемый от 100 мкс до 30 секунд | ||
| Дополнительное повторение с задержкой | от 0 до 60 секунд ± 31 мкс | ||
| Выход пусковой схемы из задержки | от 0 до 60 секунд ± 31 мкс от начала события падения напряжения/повышения напряжения | ||
| Отключение пусковой схемы (Trigger out) | Срез импульса транзисторно-транзисторной логической схемы совпадает с концом выхода пускового устройства из задержки, остается на низком уровне в течение периода времени от 10 мкс до 31 мкс | ||
| Общие характеристики | |||
| Диапазон рабочих температур, °C | 5 - 35 | ||
| Температура хранения, °C | 0 - 50 | ||
| Время прогрева, час. | 1 | ||
| Максимальная относительная влажность при работе | 80 % | ||
| Максимальная относительная влажность при хранении | 95 % | ||
| Напряжение, В | 100 – 240 ± 10 % | ||
| Частота, Гц | 47 - 63 | ||
| Максимальная потребляемая мощность, В·А: - при напряжении 100 -130 В - при напряжении 130 В - 260 В |
1000 1250 |
||
| Габариты (высота х ширина х толщина), мм: модели 6100B/6105А и 6101B/6106А модели 6100B/50A/6105А/50A и 6101В/80A/6106А/80A |
233 х 432 х 630 324 х 432 х 630 |
||
| Вес, кг: модели 6100B/6105А и 6101B/6106А модели 6100B/50A/6105А/50A и 6101В/80A/6106А/80A |
23 30 |
||
Комплектация Fluke 6100B
| № | Наименование | Количество |
| 1 | Основной эталон электропитания Fluke 6100B выбранной модификации | 1 |
| 2 | Комплект измерительных щупов | 1 |
| 3 | Сетевой шнур | 1 |
| 4 | Краткое руководство по вводу в эксплуатацию | 1 |
| 5 | Руководство по эксплуатации и обслуживанию | 1 |
| 6 | CD-диск, содержащий техническую документацию в электронном виде | 1 |
| 7 | Методика поверки | 1 |
до 17.08.2022
Телефон в Москве: +7 (495) 159-08-81
Электронная почта: zakaz@eskomp.ru
