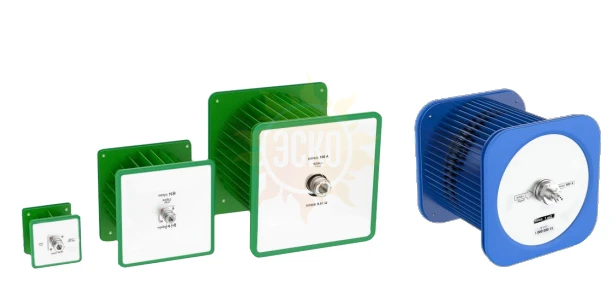

Эталонные коаксиальные токовые шунты TK0420
распечатать
Описание
TК0420 — прецизионные коаксиальные шунты со сверхнизкими коэффициентами мощности. Набор содержит в общей сложности 10 различных номиналов и может преобразовывать номинальный ток от 0,1 А до 100 А в номинальное выходное напряжение 1 В или 0,5 В. Шунты имеет очень низкий коэффициент мощности, что хорошо подходит для быстрого измерения широкого диапазона переменного и постоянного тока.
Особенности
- Диапазон частот: DC ~ 100 кГц
- Номинальный ток: 0,1 ~ 100 A
- Номинальное выходное напряжение: 1 или 0.5 В
- Годовая стабильность: типовое значение 5 ppm, максимальное 16 ppm
- Сверхнизкий коэффициент мощности
Сопротивление
|
Модель |
Номинальное сопротивление, Ом |
Начальное отклонение① |
Годовая стабильность, ±мкОм/Ом |
Температурный коэффициент, ppm/K |
Коэффициент мощности② |
|---|---|---|---|---|---|
|
TК0420-0.1A |
10 |
30 |
12 |
2.0 |
1 |
|
TК0420-0.2A |
15 |
30 |
12 |
2.0 |
1 |
|
TК0420-0.5A |
2 |
30 |
12 |
2.0 |
2 |
|
TК0420-1A |
1 |
30 |
12 |
2.0 |
3 |
|
TК0420-2A |
0.5 |
30 |
12 |
2.5 |
5 |
|
TК0420-5A |
0.2 |
30 |
12 |
2.5 |
5 |
|
TК0420-10A |
0.1 |
30 |
12 |
2.5 |
5 |
|
TК0420-20A |
0.05 |
30 |
12 |
2.5 |
8 |
|
TК0420-50A |
0.02 |
30 |
12 |
3.0 |
10 |
|
TК0420-100A |
0.01 |
30 |
12 |
3.0 |
10 |
|
Примечания: 1. Начальное отклонение относится к отклонению между измеренным значением сопротивления и номинальным значением сопротивления после подачи номинального постоянного тока в течение 10 минут в условиях калиброванной температуры; более высокая точность может быть настроена в соответствии с потребностями пользователя, например, 20 ppm. 2. Калиброванные значения сопротивлений учитывают влияние коэффициента мощности при номинальном токе. Для токов отличных от номинальных, применяют поправку на коэффициент мощности по формуле：
|
|||||
Измерения тока
|
Модель |
Номинальный ток, |
Номинальное выходное напряжение, В |
Разница переменного и постоянного тока③ (ppm) |
Максимально допустимый ток |
Кратковременный ток <5 сек. |
||
|
50 Гц |
1 кГц |
100 кГц |
|||||
|
TК0420-0.1A |
0.1 |
1 |
20 |
25 |
25 |
0.2 |
1.5 |
|
TК0420-0.2A |
0.2 |
1 |
20 |
25 |
25 |
0.5 |
2 |
|
TК0420-0.5A |
0.5 |
1 |
20 |
25 |
25 |
1 |
3 |
|
TК0420-1A |
1 |
1 |
20 |
25 |
30 |
1.5 |
4 |
|
TК0420-2A |
2 |
1 |
20 |
25 |
50 |
2.5 |
6 |
|
TК0420-5A |
5 |
1 |
20 |
25 |
80 |
5.5 |
20 |
|
TК0420-10A |
10 |
1 |
20 |
25 |
100 |
11 |
30 |
|
TК0420-20A |
20 |
1 |
20 |
25 |
100 |
22 |
50 |
|
TК0420-50A |
50 |
1 |
20 |
30 |
150 |
55 |
100 |
|
TК0420-100A |
100 |
1 |
20 |
30 |
200 |
110 |
200 |
|
3. Измеренное значение переменного тока следует рассчитывать по следующей формуле： |
|||||||
Сдвиг фазы
|
Модель |
Сдвиг фазы (мкрад) |
|||||
|
53 Hz |
400 Hz |
1 kHz |
10 kHz |
50 kHz |
100 kHz |
|
|
TК0420-0.1A |
5 |
5 |
10 |
30 |
150 |
300 |
|
TК0420-0.2A |
5 |
5 |
10 |
30 |
150 |
300 |
|
TК0420-0.5A |
5 |
5 |
10 |
30 |
150 |
300 |
|
TК0420-1A |
5 |
5 |
10 |
30 |
150 |
300 |
|
TК0420-2A |
10 |
10 |
15 |
50 |
300 |
600 |
|
TК0420-5A |
10 |
15 |
25 |
100 |
500 |
1200 |
|
TК0420-10A |
10 |
20 |
40 |
150 |
800 |
1600 |
|
TК0420-20A |
10 |
25 |
50 |
200 |
1000 |
2000 |
|
TК0420-50A |
10 |
30 |
65 |
300 |
1500 |
3000 |
|
TК0420-100A |
20 |
40 |
80 |
400 |
2000 |
4000 |
| Параметр | Значение |
|---|---|
|
Питание |
—— |
|
Температура |
Рабочая температура: 13 °C ~ 33 C; Температура калибровки: °C~28°C; Температура хранения: 5 °C ~ 45 °C
Примечание: хранение при экстремальных температурах или влажности вызывает временное изменение сопротивления шунта до ± 20 ppm. Шунты восстанавливают свое первоначальное значение сопротивления в течение 30 дней после возврата температуры к рабочему значению. |
|
Влажность |
Рабочая влажность: <50% R·H Влажность хранения: (15%~80%) R·H, без конденсации |
