Токовые шунты TK0400
распечатать
Описание

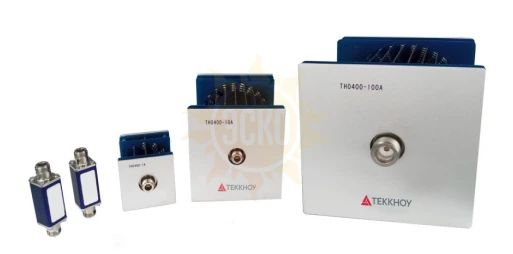

Каждый комплект токовых шунтов TK0400 состоит из низкоиндуктивных коаксиальных токовых шунтов с различными диапазонами, которые могут преобразовывать постоянный и переменный ток от 1 мА до 100 А в номинальное напряжение 1 В. TK0400 может работать в диапазоне частот от постоянного тока до 100 кГц, начальное отклонение его сопротивления постоянному току составляет 50 ppm, максимальная разность переменного и постоянного тока менее 30 ppm при частоте 53 Гц, а наилучший фазовый сдвиг составляет 5 мкрад.
Применение:
- Точное измерение переменного и постоянного тока;
- Калибровка прецизионных калибраторов и источников тока;
- Калибровка прецизионных преобразователей переменного тока в постоянный, датчиков, трансформаторов, шунтов постоянного тока и т. д.
Ключевые особенности:
- Номинальное значение выходного напряжения 1 В (доступны другие значения), которое может быть измерено прецизионными вольтметром;
- Для шунтов 1 мА и 10 мА с высокими значениями сопротивления можно использовать прецизионный буферный усилитель TH0600, который подает на выход такое напряжение, которое обеспечивает минимальное взаимодействие шунта с измерительным устройством.
- По сравнению с другими значениями напряжения, такими как 0,5 В и 0,8 В, номинальное значение 1 В имеет отличные характеристики «сигнал-шум», удобное и интуитивно понятное преобразование тока и простоту вычисления ошибки.
- Шунты характеризуются необычайно стабильным сопротивлением с прекрасным коэффициентом самонагрева, а также низким температурным коэффициентом.
- Фазовый сдвиг между входным током и напряжением чрезвычайно мал, например в шунте TK0400-5A, даже на частоте 1 кГц фазовый сдвиг составляет менее 0,0015°. Малая ошибка фазового сдвига является критически важной для измерения несинусоидальных и широкополосных сигналов, как при оценке качества электроэнергии или цифровых дискретизирующих ваттметров.
- Каждый шунт предназначен для определенной величины тока, набор шунтов позволяет охватить более широкий диапазон измерения тока.
- Каждый шунт выдерживает определенное мгновенное воздействие тока.
Сопротивление
|
Номинал Шунта, А |
Номинальное сопротивление, Ом |
Начальное отклонение① (ppm) |
Годовая стабильность (ppm) |
Температурный коэффициент (ppm/K) |
Коэффициент мощности② (ppm) |
|---|---|---|---|---|---|
|
TK0400-1m |
1000 |
50 |
18 |
2.5 |
1 |
|
TK0400-10m |
100 |
50 |
18 |
2.5 |
1 |
|
TK0400-20m |
50 |
50 |
18 |
2.5 |
1 |
|
TK0400-50m |
20 |
50 |
18 |
2.5 |
1 |
|
TK0400-100m |
10 |
50 |
18 |
2.5 |
2 |
|
TK0400-200m |
5 |
50 |
18 |
2.5 |
4 |
|
TK0400-500m |
2 |
50 |
18 |
2.5 |
12 |
|
TK0400-1 |
1 |
50 |
18 |
4.0 |
25 |
|
TK0400-2 |
0,5 |
50 |
18 |
4.0 |
25 |
|
TK0400-5 |
0,2 |
50 |
18 |
4.0 |
30 |
|
TK0400-10 |
0,1 |
50 |
18 |
4.0 |
60 |
|
TK0400-20 |
0,05 |
50 |
18 |
4.0 |
75 |
|
TK0400-50 |
0,02 |
50 |
18 |
4.5 |
100 |
|
TK0400-100 |
0,01 |
50 |
18 |
4.5 |
100 |
|
Примечания: 1. Начальное отклонение относится к отклонению между измеренным значением сопротивления и номинальным значением сопротивления после подачи номинального постоянного тока в течение 10 минут в условиях калиброванной температуры; более высокая точность может быть настроена в соответствии с потребностями пользователя, например, 20 ppm. 2. Калиброванные значения сопротивлений учитывают влияние коэффициента мощности при номинальном токе. Для токов отличных от номинальных, применяют поправку на коэффициент мощности по формуле：
|
|||||
Измерения тока
|
Модель |
Номинальный ток, |
Номинальное выходное напряжение, В |
Разница переменного и постоянного тока③ (ppm) |
Максимально допустимый ток |
Кратковременный ток <5 сек. |
||
|
50 Гц |
1 кГц |
100 кГц |
|||||
|
TK0400-1m |
1 мА |
1 |
25 |
50 |
150 |
2 мА |
3 мА |
|
TK0400-10m |
10 мА |
1 |
20 |
25 |
50 |
20 мА |
150 мА |
|
TK0400-20m |
20 мА |
1 |
20 |
25 |
50 |
40 мА |
250 мА |
|
TK0400-50m |
50 мА |
1 |
20 |
25 |
50 |
100 мА |
500 мА |
|
TK0400-100m |
100 мА |
1 |
20 |
25 |
25 |
200 мА |
1,5 А |
|
TK0400-200m |
200 мА |
1 |
20 |
25 |
25 |
500 мА |
2 А |
|
TK0400-500m |
500 мА |
1 |
20 |
25 |
25 |
1 А |
3 А |
|
TK0400-1 |
1 А |
1 |
20 |
25 |
30 |
1,5 А |
4 А |
|
TK0400-2 |
2 А |
1 |
20 |
30 |
50 |
2,5 А |
6 А |
|
TK0400-5 |
5 А |
1 |
20 |
30 |
80 |
5,5 А |
20 А |
|
TK0400-10 |
10 А |
1 |
20 |
30 |
100 |
11 А |
30 А |
|
TK0400-20 |
20 А |
1 |
20 |
30 |
100 |
22 А |
50 А |
|
TK0400-50 |
50 А |
1 |
30 |
50 |
150 |
55 А |
100 А |
|
TK0400-100 |
100 А |
1 |
30 |
50 |
500 |
110 А |
200 А |
|
3. Измеренное значение переменного тока следует рассчитывать по следующей формуле： |
|||||||
Сдвиг фазы
|
Модель |
Сдвиг фазы (мкрад) |
|||||
|
53 Hz |
400 Hz |
1 kHz |
10 kHz |
50 kHz |
100 kHz |
|
|
TK0400-1m |
10 |
10 |
15 |
100 |
500 |
1000 |
|
TK0400-10m |
5 |
5 |
10 |
100 |
400 |
800 |
|
TK0400-20m |
5 |
5 |
10 |
100 |
400 |
800 |
|
TK0400-50m |
5 |
5 |
10 |
100 |
400 |
800 |
|
TK0400-100m |
5 |
5 |
10 |
60 |
300 |
500 |
|
TK0400-200m |
5 |
5 |
10 |
60 |
300 |
500 |
|
TK0400-500m |
5 |
5 |
10 |
60 |
300 |
500 |
|
TK0400-1 |
5 |
5 |
10 |
60 |
300 |
500 |
|
TK0400-2 |
10 |
10 |
15 |
110 |
500 |
1000 |
|
TK0400-5 |
10 |
15 |
25 |
200 |
1000 |
2000 |
|
TK0400-10 |
10 |
20 |
40 |
300 |
1500 |
3000 |
|
TK0400-20 |
10 |
25 |
50 |
400 |
2000 |
4000 |
|
TK0400-50 |
10 |
30 |
65 |
500 |
2500 |
5000 |
|
TK0400-100 |
20 |
40 |
80 |
600 |
3000 |
6000 |
|
Питание |
—— |
|
Температура |
Рабочая температура: 13 °C ~ 33 C; Температура калибровки: °C~28°C; Температура хранения: 5 °C ~ 45 °C
Примечание: хранение при экстремальных температурах или влажности вызывает временное изменение сопротивления шунта до ± 20 ppm. Шунты восстанавливают свое первоначальное значение сопротивления в течение 30 дней после возврата температуры к рабочему значению. |
|
Влажность |
Рабочая влажность:<50% R·H Влажность хранения :(15%~80%) R·H, без конденсации |
|
Высота над уровнем моря |
< 3000 м |
