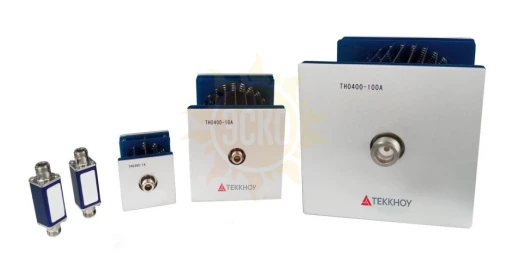

Высокочастотные коаксиальные шунты TK0410
распечатать
Описание
ТК0410 – это набор из 9 прецизионных шунтов постоянного и переменного тока с разными диапазонами, которые позволяют конвертировать ток от 20 мА до 10 А в номинальное напряжение 1 В. Шунты используются при измерениях широкополосного тока, калибровке широкополосных источников тока, датчиков, трансформаторов и пр.
Особенности
- Диапазон частот: DC ~ 1 МГц
- Разность переменного и постоянного тока: ≤ 30 ppm @53Гц
- Наилучший фазовый сдвиг: 5 мкрад
- Номинальное выходное напряжение: 1 В
- Типовая годовая стабильность 5 ppm, максимальная 18 ppm
- Шунты с номиналами 1 и 10 мА рекомендуется использовать с буферным усилителем ТК0600 для уменьшения выходного сопротивления
Сопротивление
|
Модель |
Номинальное сопротивление, Ом |
Начальное отклонение1 ±мкОм/Ом @ (23±1)°C |
Годовая стабильность, ±мкОм/Ом |
Температурный коэффициент, ppm/K |
Коэффициент мощности2 ±ppm/ номинальная мощность |
|---|---|---|---|---|---|
|
TК0410-20mA |
50 |
50 |
18 |
2.5 |
1 |
|
TК0410-50mA |
20 |
50 |
18 |
2.5 |
1 |
|
TК0410-100mA |
10 |
50 |
18 |
2.5 |
2 |
|
TК0410-200mA |
5 |
50 |
18 |
2.5 |
4 |
|
TК0410-500mA |
2 |
50 |
18 |
2.5 |
12 |
|
TК0410-1A |
1 |
50 |
18 |
4.0 |
25 |
|
TК0410-2A |
0,5 |
50 |
18 |
4.0 |
25 |
|
TК0410-5A |
0,2 |
50 |
18 |
4.0 |
30 |
|
TК0410-10A |
0,1 |
50 |
18 |
4.0 |
60 |
Измерения тока
|
Модель |
Номинальный ток, |
Номинальное выходное напряжение, В |
Разница переменного и постоянного тока③ (ppm) |
Максимально допустимый ток |
Кратковременный ток <5 сек. |
||
|
50 Гц |
1 кГц |
100 кГц |
|||||
|
TК0410-20mA |
20 мА |
1 |
20 |
25 |
50 |
40 мА |
250 мА |
|
TК0410-50mA |
50 мА |
1 |
20 |
25 |
50 |
100 мА |
500 мА |
|
TК0410-100mA |
100 мА |
1 |
20 |
25 |
25 |
200 мА |
1.5 А |
|
TК0410-200mA |
200 мА |
1 |
20 |
25 |
25 |
500 мА |
2 А |
|
TК0410-500mA |
500 мА |
1 |
20 |
25 |
25 |
1 А |
3 А |
|
TК0410-1A |
1 А |
1 |
20 |
25 |
30 |
1.5 А |
4 А |
|
TК0410-2A |
2 А |
1 |
20 |
30 |
50 |
2.5 А |
6 А |
|
TК0410-5A |
5 А |
1 |
20 |
30 |
80 |
5.5 А |
20 А |
|
TК0410-10A |
10 А |
1 |
20 |
30 |
100 |
11 А |
30 А |
|
3. Измеренное значение переменного тока следует рассчитывать по следующей формуле： |
|||||||
Сдвиг фазы
|
Модель |
Сдвиг фазы (мкрад) |
||||||
|
53 Hz |
400 Hz |
1 kHz |
10 kHz |
50 kHz |
100 kHz |
1 МГц |
|
|
TК0410-20mA |
5 |
5 |
10 |
100 |
400 |
800 |
800 |
|
TК0410-50mA |
5 |
5 |
10 |
100 |
400 |
800 |
800 |
|
TК0410-100mA |
5 |
5 |
10 |
60 |
300 |
500 |
500 |
|
TК0410-200mA |
5 |
5 |
10 |
60 |
300 |
500 |
500 |
|
TК0410-500mA |
5 |
5 |
10 |
60 |
300 |
500 |
500 |
|
TК0410-1A |
5 |
5 |
10 |
60 |
300 |
500 |
500 |
|
TК0410-2A |
10 |
10 |
15 |
110 |
800 |
1000 |
1000 |
|
TК0410-5A |
10 |
15 |
25 |
200 |
1000 |
2000 |
2000 |
|
TК0410-10A |
10 |
20 |
40 |
300 |
1500 |
3000 |
3000 |
|
Питание |
—— |
|
Температура |
Рабочая температура: 13 °C ~ 33 C; Температура калибровки: °C~28°C; Температура хранения: 5 °C ~ 45 °C
Примечание: хранение при экстремальных температурах или влажности вызывает временное изменение сопротивления шунта до ± 20 ppm. Шунты восстанавливают свое первоначальное значение сопротивления в течение 30 дней после возврата температуры к рабочему значению. |
|
Влажность |
Рабочая влажность: <50% R·H Влажность хранения: (15%~80%) R·H, без конденсации |
|
Высота над уровнем моря |
< 3000 м |
|
Разъёмы |
Входные разъёмы: тип-N(f); Выходные разъёмы: тип-N (f) |
