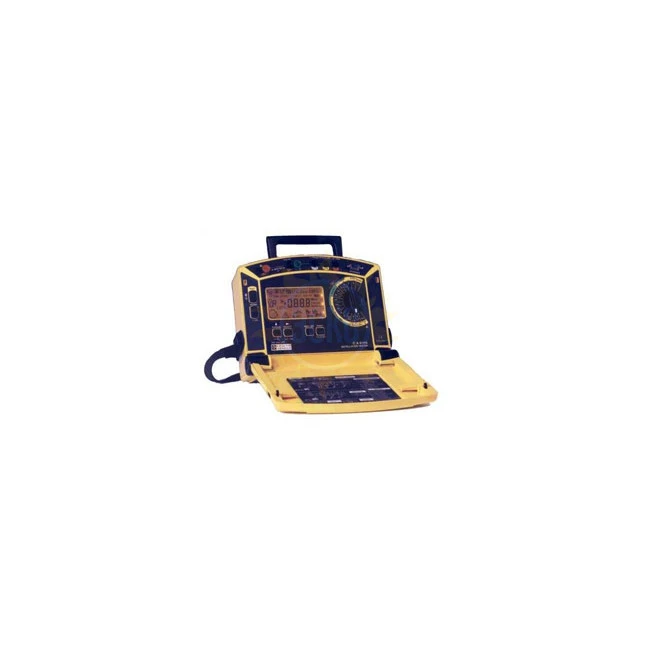

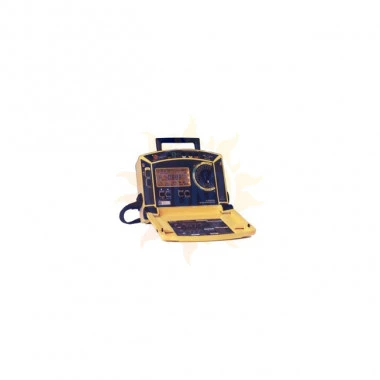

Chauvin Arnoux С.А 6115

ИЗМЕРИТЕЛЬ ПАРАМЕТРОВ ЭЛЕКТРОУСТАНОВОК С.А 6115

Память на 800 результатов измерений.

Многофункциональный измерительный прибор модели С.А 6115 является компактным цифровым устройством, способным обеспечить комплексный контроль параметров различных электрических установок.
Одним из важных свойств модели С.А 6115 является возможность проводить измерения сопротивления петли Фаза-Земля, не вызывая при этом срабатывания устройств защитного отключения. Прибор позволяет сохранять в собственной памяти до 800 результатов измерений, а встроенный интерфейс RS 232 обеспечивает как совместную работу с компьютером, так и непосредственный вывод на принтер всех хранящихся в памяти результатов измерений.

ФУНКЦИИ

• Измерение напряжения.

• Измерение токов, включая токи утечки.

• Измерение частоты.

• Индикация последовательности фаз.

• Определение точного порога срабатывания УЗО путём плавного увеличения величины испытательного тока.

• Ступенчатая и плавная предустановка величины испытательного тока при проверке УЗО.

• Проверка УЗО возможна в режиме, не приводящем к срабатыванию защиты.

• Измерение сопротивления петли при пропускании слабых токов для исключения срабатывания УЗО.

• Измерение сопротивления петли при пропускании высоких токов.

• Измерение сопротивления изоляции при воздействии одного из трёх испытательных напряжений: 100, 250 или 500 В.

• Проверка целости цепи.

• Измерение полного сопротивления петли Фаза-Фаза, Фаза-Нейтраль и Фаза-Земля.

• Вычисление тока короткого замыкания.

• Измерение сопротивления заземления с использованием вспомогательного электрода.

• Селективное измерение сопротивления заземления с использованием вспомогательных токовых клещей.

• Сохранение в памяти результатов измерений.

• Непосредственный вывод данных на принтер и совместная работа с компьютером через встроенный интерфейс RS 232.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ.
НАПРЯЖЕНИЕ / ТОК / ЧАСТОТА

• Диапазон измерения напряжения:

5…440 В AC / DC.
Разрешение: 1 В.
Погрешность: ± 1 % от измеренного значения + 1 емр.

• Диапазон измерения тока::

4 мА…300 А (с применением токовых клещей).
Разрешение: 1 мА…1 А.
Погрешность: ± 2 % от измеренного значения + 1 емр.

• Диапазон измерения частоты:

15,3…450 Гц.
Разрешение: 0,1…1 Гц.
Погрешность: ± 0,1 % от измеренного значения + 1 емр.

СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ

• Выходное напряжение: 100 В - 250 В - 500 В DC

• Диапазон измерения: 0,05…300 / 600 МОм

• Разрешение: 1 кОм…1 МОм

• Погрешность: ± 6 % от измеренного значения + 1 емр.

• Номинальный ток: >1 мА DC

• Ток короткого замыкания: < 12 мА DC

СОПРОТИВЛЕНИЕ ЗАЗЕМЛЕНИЯ

• Напряжение сети: 95…145 В; 175…300 В AC.

• Частота: 15,3…17,5 Гц; 45…65 Гц.

• Диапазон измерения: 0,15 Ом…10 кОм.

• Разрешение: 0,01…1 Ом.

• Погрешность: ± 10 % от измеренного значения + 3 емр.

• Способ измерения: с использованием вспомогательной точки заземления (в сетях с изолированной нейтрлью).

• Селективное измерение сопротивления заземления (в системе состоящей из ряда заземлителей, включенных параллельно) с применением токоизмерительных клещей.

• Возможна запись результатов измерения в память прибора или распечатка их на принтере с программируемым интервалом времени.

ПРОВЕРКА ЦЕЛОСТИ ЦЕПИ

• Проверочное напряжение: 18 В DC.

• Номинальный ток: > 200 мА (до 10 Ом).

• Диапазон измерения: 0,12 Ом…2 кОм.

• Разрешение: 0,01 Ом…1 Ом.

• Погрешность: ± 5 % от измеренного значения + 3 емр.

ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ КОНТУРА

• Напряжение Ф - Н - З: 95…145 В; 175…300 В;330…440 В.

• Частота: 15,3…17,5 Гц; 45…65 Гц.

• Диапазон измерения: 0,08 Ом…200 Ом (активное и полное).

• Разрешение: 0,001 Ом…1 Ом.

• Погрешность: ± 5…10 % от измерен. значения + 5 емр.

• Вычисление тока короткого замыкания: 2 А…30 кА.

• Запатентованный способ измерения, не приводящий к срабатыванию 30 мА УЗО.

• Возможна запись результатов измерения в память прибора или распечатка их на принтере с программируемым интервалом времени.

ПОСЛЕДОВАТЕЛЬНОСТЬ ФАЗ

• Напряжение: 20…440 В.

• Частота: 15,3…420 Гц.

УЗО

• Напряжение Ф - Н - З: 95…145 В; 175…300 В.

• Частота: 15,3…17,5 Гц; 45…65 Гц.

• I ^n = 10-30-100-300-500 мА или 6…1000 мА (шаг 1 мА).

• Измерение времени срабатывания:
  Импульсный режим: 0…500 мс.
  Линейный режим: 0…200 мс.

• Измерение тока срабатывания:
  линейное изменение тока в диапазоне
  0,5…1,05 I ^n (6…1000 мА) (с шагом 3% по 200 мс).

• U конт. = 1,5…100 В АС.

  ГАБАРИТЫ: 295 х 230 х 108 мм, ВЕС: 2,1 кг
