Меры напряжения постоянного тока ТК0100 и ТК0104
распечатать
Описание
Меры напряжения ТК0104 и ТК0100 предназначены для воспроизведения постоянного электрического напряжения и применяются в качестве высокостабильных опорных источников напряжения, а также для поверки и калибровки средств измерений постоянного напряжения.

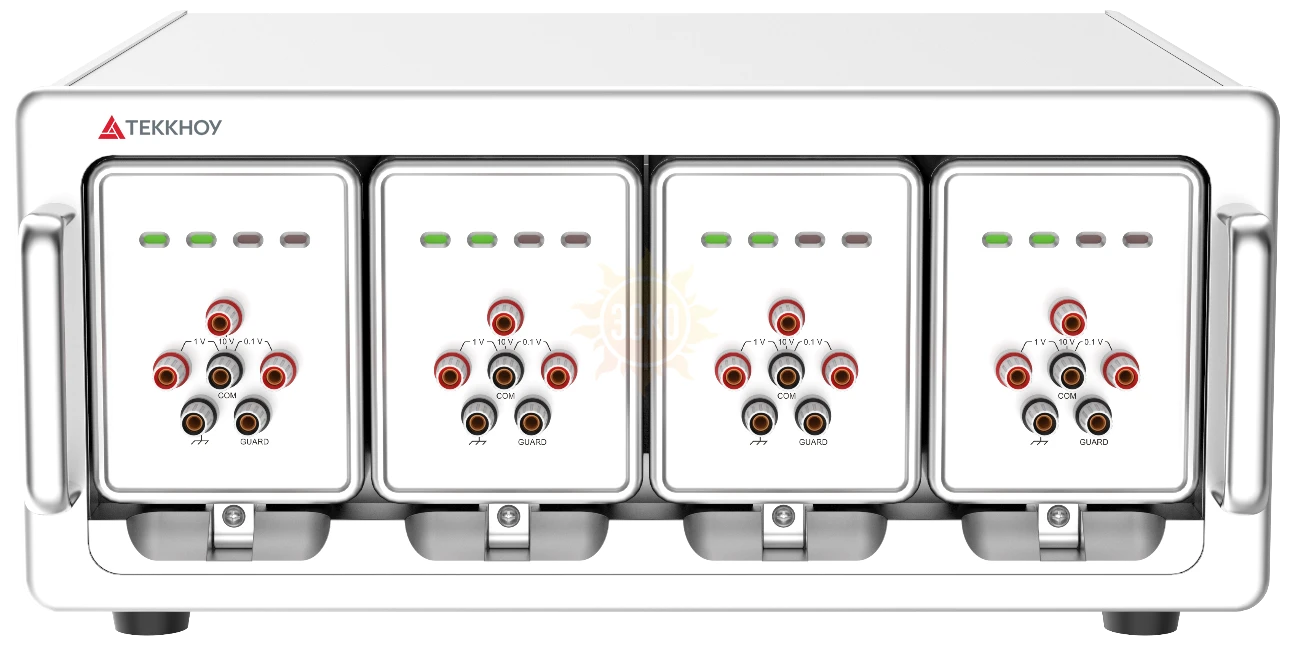

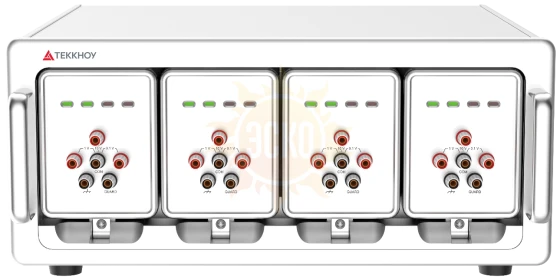

Эталон напряжения постоянного тока ТК0104 состоит из четырех механически и электрически изолированных эталонов напряжения постоянного тока ТК0100, смонтированных в корпус для установки в стойку. Он обладает высокой стабильностью, точностью, низким температурным дрейфом, небольшим размером и удобством для транспортировки.
Ключевые особенности:
- Каждый из четырех блоков TK0100 предназначен для воспроизведения постоянного электрического напряжения с номинальными значениями 0,1 В; 1,0 В и 10 В;

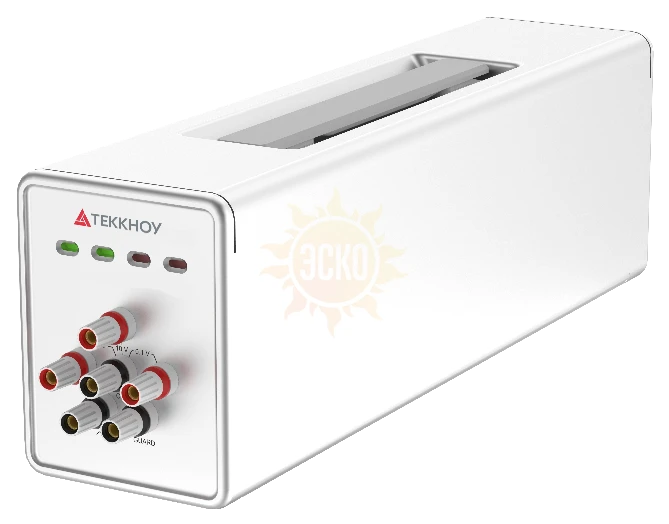

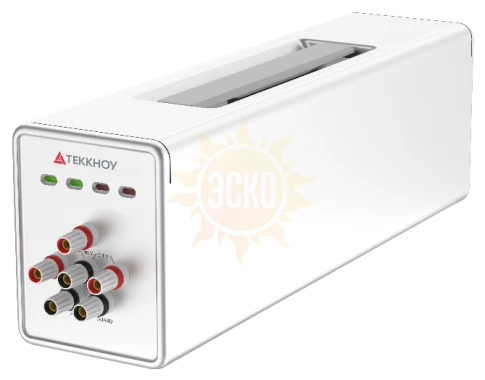

- Каждый блок TK0100 обладает небольшими размерами, малым весом и прочным корпусом, что делает его идеальным для транспортировки с целью передачи единицы постоянного напряжения;
- Возможность обеспечивать электропитание от встроенного аккумулятора в течение 72 часов без подзарядки позволяет перевозить TK0100 на большие расстояния (например на периодическую поверку) без подключения к сети;
- Высокая нагрузочная способность позволяет подключать устройства с низким входным сопротивлением (выход 10 В может выдавать значение тока до 12 мА);
- Твердотельный эталон напряжения TK0100 в сочетании с эталонными резисторами TK0320 становится надёжным и компактным комплексом для калибровки прецизионных многофункциональных калибраторов и цифровых мультиметров.
Стабильность и шум выходного напряжения
|
Выходное напряжение |
Стабильность (± мкВ/В) |
Шум (± мкВ/В скз) |
||
|---|---|---|---|---|
|
30 дней |
90 дней |
1 год |
||
|
10 В |
0,3 |
0,8 |
2,0 |
0,06 |
|
1 В |
0,6 |
1,2 |
3,0 |
0,15 |
|
0,1 В |
1,2 |
2,9 |
9,8 |
1,00 |
Выходной ток, напряжение, сопротивление, температурный коэффициент и погрешность выходного напряжения из-за высоты
|
Выходное напряжение |
Максимальный выходной ток |
Выходное сопротивление |
Температурный коэффициент (± мкВ на В/°C) |
Отклонение от выходного напряжения (± мкВ на В /100 м) |
|---|---|---|---|---|
|
10 В |
12 мА |
≤1 мОм |
0,04 |
0,02 |
|
1 В |
1,2 мА |
≤1 мОм |
0,1 |
0,03 |
|
0,1 В |
20 пА |
≤100 Ом |
0,2 |
0,06 |
Погрешность из-за возврата (гистерезис) и требуемое время стабилизации
|
Длительность перебоев в питании |
Отклонение выходного напряжения 10 В (± мкВ/В) |
Время отключения питания |
Время стабилизации |
|---|---|---|---|
|
≤10 мин |
0,1 |
Без перебоев в питании |
в стабилизации нет необходимости |
|
от 10 мин до 24 часов |
0,25 |
Без питания <1 часа |
требуемое время прогрева 1 час |
|
от 24 часов до 14 дней |
0,25 |
Без питания >1 часа |
требуемое время прогрева 24 часа |
Регулировка нагрузки
|
Изменение нагрузки на выходе 10 В |
Макс. отклонение выходного напряжения 10 В (± мкВ/В) |
|---|---|
|
от 0 до 12 мА (от без нагрузки до полной нагрузки) |
1 |
|
от 0 до 2 мА |
0,1 |
