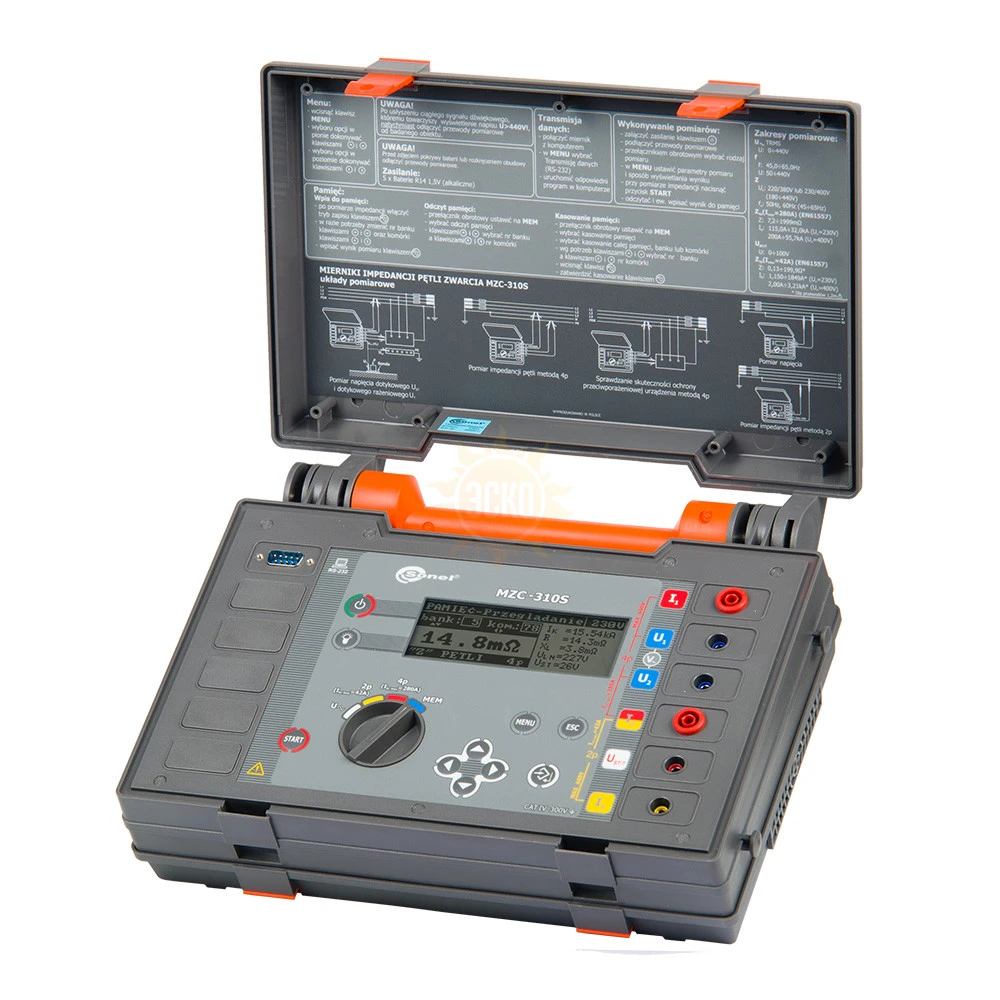

SONEL MZC-310S — измеритель параметров электробезопасности мощных электроустановок

распечатать описание в PDF

Артикул: WMRUMZC310

SONEL MZC-310S — измеритель параметров электробезопасности мощных электроустановок

418 800 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

поверкa включена в стоимость

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 3 года

Госреестр 32498-11
до 16.11.2026

ТД «ЭСКО» официальный дистрибьютор SONEL в России

Описание SONEL MZC-310S

Стоимость указана с первичной поверкой

Предназначен для измерения параметров петли короткого замыкания при номинальном рабочем токе (до 42 А) по 2-х проводной схеме в домах и офисах или при максимальном рабочем токе (до 280 А) по 4-х проводной схеме на электростанциях и распределительных установках, что обеспечивает возможность проведения измерений с высокой точностью и разрешением.

Основные характеристики прибора MZC-310S:

измерение полного, активного и реактивного сопротивления цепей "фаза-нуль" и "фаза-фаза";
вычисление ожидаемого тока короткого замыкания;
измерение сопротивления петли короткого замыкания на электростанциях и распределительных установках с номинальным рабочим током 280 А и максимальным разрешением 0,1 мОм (по 4-х проводной схеме);
измерение сопротивления петли короткого замыкания в электроустановках зданий номинальным рабочим током 42 А с максимальным разрешением 0,01 Ом (по 2-х проводной схеме);
измерение напряжения переменного тока (True-RMS);
измерение частоты переменного тока ( 45 ... 65 Гц);
измерение напряжения прикосновения поражения;
память 990 результатов измерений;
передача данных в компьютер;
функция программной модернизации (загружается с сайта производителя).

Характеристики SONEL MZC-310S

Измерение напряжения:

Диапазон	Разрешение	Основная погрешность
0 ... 440 В	1 В	± (2% и.в + 2 ед. мл. разряда)

Диапазон частот: 45...65 Гц. Входное сопротивление вольтметра: ≥ 200 кОм

Измерение параметров петли короткого замыкания при максимальном рабочем токе (4p, I_max=280 A) Измерение полного Z_s, активного R_s и реактивного X_s сопротивления петли короткого замыкания
Диапазон измерения Z_s согласно IEC 61557 - 7,2 мОм ... 1999 мОм

Диапазон	Разрешение	Основная погрешность
0,0 ... 199,9 мОм	0,1 мОм	± (2% и. в. + 2 мОм))
200 ... 1999 мОм	1 мОм	± (2% и. в. + 2 мОм))

Расчёт ожидаемого тока короткого замыкания I_к (I_max = 280 А)
Диапазон измерения I_к согласно IEC 61557: для U_n= 220 В - 110,0 А ... 30,6 кА; для U_n= 380 В - 190 А ... 52,9 кА
Диапазон отображения I_к

Диапазон	Разрешение	Основная погрешность
110,0 А ... 199,9 A	0,1 А	Определяется по основной погрешности полного сопротивления петли короткого замыкания
200 A ... 1999 A	1 А
2,00 кА ... 19,99 кА	10 А
20,0 кА ... 199,9 кА	100 А
200 кА ... 220 кА для U_l-n 200 кА ... 380 кА для U_l-l	1000 А

Измерение напряжения прикосновения U_ST (поражающего U_т)

Диапазон	Разрешение	Основная погрешность
0 ... 100 В	1 В	± (10% и.в + 2 ед. мл. разряда)

При расчётах U_т активное сопротивление тела человека принимается - 1 кОм

Измерение параметров петли короткого замыкания при стандартном рабочем токе (2p, I_max=42 A) Измерение полного Z_s, активного R_s и реактивного X_s сопротивления петли короткого замыкания
Диапазон измерения согласно IEC 61557

Провод измерительный	Диапазон измерения Z_s
1,2 м	0,13 ... 199,9 Ом
5 м	0,15 ... 199,9 Ом
10 м	0,19 ... 199,9 Ом
20 м	0,25 ... 199,9 Ом

Диапазон отображения Z_s, R_s, X_s

Диапазон	Разрешение	Основная погрешность
0,0 ... 19,9 Ом	0,01 Ом	± (2% и. в + 3 ед. мл. разряда)
20,0 ... 199,9 Ом	0,1 Ом	± (2% и. в + 3 ед. мл. разряда)

Расчёт ожидаемого тока короткого замыкания I_к (I_max=42 A)
Диапазон измерения Iк согласно IEC 61557

Провод измерительный	Диапазон измерения I_к для U_n = 220 В	Диапазон измерения I_к для U_n = 380 В
1,2 м	1,10 А ... 1768 А	1,9 А ... 3,05 кА
5 м	1,10 А ... 1338 А	1,9 А ... 2,54 кА
10 м	1,10 А ... 1207 А	1,9 А ... 2,08 кА
20 м	1,10 А ... 884 А	1,9 А ... 1,53 кА

Диапазон отображения I_к

Диапазон отображения	Разрешение	Основная погрешность
1,150 А ... 1,999 А	0,001 А	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00 А ... 19,99 А	0,01 А
20,0 А ... 199,9 А	0,01 А
200 А ... 1999 А	1 А
2,00 кА ... 19,99 кА	10 А
20,0 кА ... 38,0 кА	100 А

Номинальное напряжение измеряемой цепи U_n:

Параметр	Значение
Напряжение фазное	220 В или 230 В
Напряжение междуфазное	380 В или 400 В
Диапазон напряжения, при котором выполнимо измерение петли	180 В ... 440 В
Номинальная частота измеряемой цепи	50 Гц и 60 Гц (45...65 Гц)
