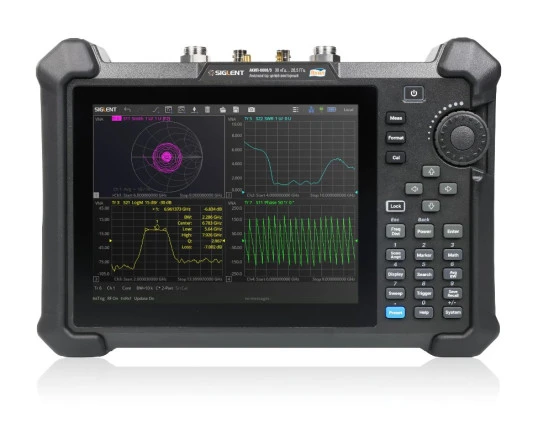

Представляем новую серию портативных векторных анализаторов цепей АКИП-6608, с опциональной возможностью добавления функций анализатора спектра, рефлектометра (TDR/TDA) и измерений антенно-фидерных устройств (АФУ).
Векторные анализаторы цепей серии АКИП-6608 представляют собой портативный 2-портовый анализатор, имеющий частотный диапазон от 30 кГц до 14 / 20 / 26,5 ГГц (в зависимости от модели). Серия векторных анализаторов цепей АКИП-6608 является эффективным инструментом для определения добротности, полосы пропускания и вносимых потерь фильтра, преобразования импеданса, выполнения тестирования по маске, теста пульсаций, моделирования оснастки, добавления или удаления адаптеров. Анализаторы серии АКИП-6608 могут работать с пятью видами развертки: режим линейной частоты, режим логарифмической частоты, режим развертки по уровню сигнала, режим непрерывной временной развертки и режим сегментированной развертки. Векторные анализаторы цепей серии АКИП-6608 поддерживают различные виды калибровки, включая механические калибровочные комплекты SOLT, SOLR, TRL и электронные модули (ECal) серии SEM5000A для обеспечения точных и достоверных результатов измерений.
Ключевые особенности
- Рабочий диапазон частот:
- 30 кГц … 14 ГГц – АКИП-6608/1
- 30 кГц … 20 ГГц – АКИП-6608/2
- 30 кГц … 26,5 ГГц – АКИП-6608/3
- Полоса фильтра ПЧ (IFBW): 10 Гц … 3 МГц
- Диапазон установки выходного уровня: - 45 дБм … 10 дБм
- Разрешение: 1 Гц, 0,01 дБ
- Динамический диапазон: 100 дБ (полоса ПЧ = 10 Гц)
- Различные виды калибровки: простая, расширенная, полная (от одного до четырех портов), TRL-калибровка
- Измеряемые параметры: параметры рассеяния (S-параметры), дифференциальные измерения, измерения приемника, анализ параметров во временной области (опция), параметры пульсаций, импеданс, добавление или удаление кабелей и испытательных приспособлений, TDR рефлектометр (опция)
- Поддержка инжекторов питания (Bias-Tees)
- Поддержка GPS для сохранения информации о времени и местоположении
- Сенсорный экран, диагональ экрана 21,3 см (разрешение 800x600)
- Интерфейсы: USB, LAN, опция – GPIB
- Дистанционное управление: SCPI/Labview/IVI на базе USB-TMC/VXI-11/Socket/Telnet/WebServer
Портативный векторный анализатор цепей серии АКИП-6608 имеет возможностью функционального расширения за счет активации дополнительных программных опций, таких как Анализатор спектра, Рефлектометр и анализ во временной области.
Опциональная функция анализа спектра основана на аппаратном обеспечении векторного анализатора цепей, путем регулировки сигнала гетеродина и обработки алгоритма зеркального подавления получения спектра сигнала.
Программная опция анализатора спектра позволяет максимально приблизить интерфейс прибора к стандартному анализатору спектра, дает возможность использованию ключевых функций, таких как:
- Регулировка полосы пропускания ПЧ (RBW/VBW)
- Выбор типа развертки
- Выбор типа спектрограммы
- Выбор режима детектора
- Применение автоматических измерений (мощность в канале, занимаемая полоса частот и др.)
- Маркерные измерения
Измеренные частотные характеристики могут быть преобразованы во временную область для анализа характеристик тестируемого устройства во временной области.
Программная опция TDR представляет собой расширенный набор измерений во временной области и дополняет базовые функции рефлектометра (опция TDA) дополнительными возможностями, такими как:
Моделирование глазковых диаграмм для анализа влияния межсимвольных помех и шума на производительность передачи, что является важным инструментом анализа целостности сигнала. Функция моделирования глазковой диаграммы, включенная в опцию TDR, построена на основе виртуального цифрового генератора сигналов и частотных характеристик тестируемого устройства.
Анализ импеданса устройств в реальных условиях эксплуатации (функция Hot TDR).
Измерение параметров антенно-фидерных устройств. Измерение кабелей и антенн обычно используется для проверки и диагностики электрических характеристик систем передачи радиочастот, СВЧ излучений и антенн. Измерение обратных потерь, КСВ и дистанции до неоднородности.
При использовании программных опций портативные векторные анализаторы цепей фактически модернизируются до многофункционального анализатора сигналов.
Векторные анализаторы цепей серии АКИП-6608 проходят испытания для цели утверждения типа и в ближайшее время будут внесении в ГОСРЕЕСТР СИ.
