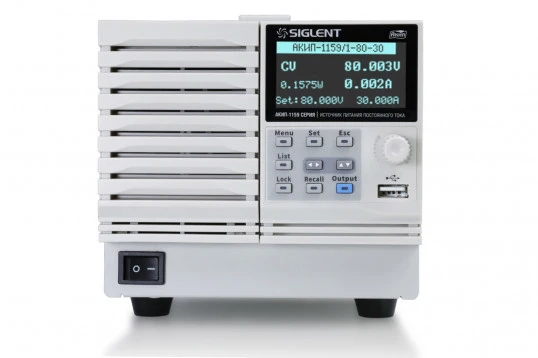

Многоканальные мультидиапазонные источники питания АКИП-1159 мощностью до 1080 Вт

Мультидиапазонность

Новинки относятся к категории источников питания постоянного тока с мультидиапазонным исполнением, в которых область нелинейной ВАХ определяет фиксированное значение выходной мощности. Максимальное разрешение установки выходных параметров составляет 1 мВ/ 1 мА. Обеспечивается последовательное соединение 1-канальных источников (2 шт макс.) и параллельное их соединение (до 3-х шт) (рис. 1).

Режимы стабилизации и защита

Функциональность новинок дополнена наличием режима стабилизации напряжения или тока с выбором приоритета в зависимости от питания ИУ в конкретном приложении (CV/CC Priority Mode), а также всеми видами защиты источника и нагрузки (OVP, OCP, LPP, OTP). Внутренняя схема на выходе источника содержит нагрузочный регулируемый резистор с функцией отключения, в выходном каскаде предусмотрена схема разряда.

Программирование

Режим List function обеспечивает удобное редактирование и воспроизведение выходного профиля теста до 50 шагов, которые могут быть созданы с передней панели (из внутренней памяти), или путем импорта файлов списка последовательности из устройства USB-flash. При этом минимальное разрешение установки времени задержки равно 1 мс, минимальная длительность единичного шага в профиле составляет 1 с.

Прикладные технические возможности и преимущества новинок включают такие ресурсы, как регулирование скорости нарастания/ спада напряжения, 4- проводное подключение для питания удаленной нагрузки (Sence+/ Sence-).

Объединение источников питания и каналов

Используя функциональные возможности источников доступно сформировать систему питания с макс. выходным напряжением до 160 В (2 источника с Uвых 80 В – последовательная схема) или обеспечить электропитание мощной нагрузки с макс. выходной мощностью 3240 Вт (3 источника с Pвых 1080 Вт – параллельная схема «Ведущий/ Ведомый»). Последовательное включение двух источников питания (объединение) для увеличения напряжения представлено на рис.2, схема питания из нескольких одноканальных моделей, включенных параллельно по принципу «Ведущий – ведомый» для мощных приложений или ИУ с большими токами нагрузки - рис.3. Следует особо отметить, что 3-канальные источники питания АКИП-1159 обеспечивают внутреннюю электронную коммутацию функциональных выходов каждым из перечисленных способов с целью гибкой организации разнообразных схем питания (рис.4).

Перечисленные выше функции объединения выходов/ каналов в источниках различного исполнения приведены в сводной таблице сочетания режимов и способов их реализации:

Таблица №1

Интерфейсы и встроенные WEB-сервер

Стандартные интерфейсы: USB, LAN, аналоговый порт, опционально предусмотрен GPIB (кабель-адаптер). Аналоговый порт, кроме программирования и взаимодействия с внешним устройствами, обеспечивает возможность воспроизведения формы Uвых по внешнему сигналу напряжения 0-10 В или по закону изменения сопротивления 0-10 кОм.

Встроенный WEB сервер позволяет реализовать функцию дистанционного управления через web-browser без необходимости поиска драйвера или запуска программного обеспечения.

Форм–фактор

Источники представлены в трех форм-факторах корпусов c габаритами 1/2, 1/3, 1/6 стандартного 19” шкафа.

Новинки имеют высококонтрастный ЖКИ с углом обзора экрана 170° (OLED, диагональ 10 см).

По совокупности технических характеристики и функциональности источники питания серии АКИП-1159 могут быть рассмотрены как аналоги (варианты замены) приборов: 9000 T (EA-PSI Elektro-Automatik), Z+ (TDK Lambda) и PWR-01 (Kikusui).
