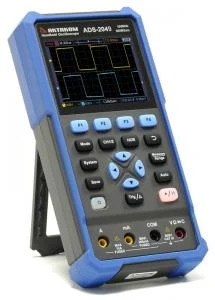

Популярная серия комбинированных измерительных приборов Актаком в компактном корпусе ADS-204x пополнилась двумя новыми моделями ADS-2048 и ADS-2049 с полосой пропускания осциллографа до 100 МГц. Несмотря на небольшие размеры и малый вес, комбинированные приборы серии ADS-204x могут совмещать в одном корпусе до трех полнофункциональных измерительных устройств: цифровой двухканальный осциллограф, 4½-разрядный TrueRMS мультиметр и генератор сигналов специальной формы. Эти приборы уже стали незаменимыми при работе в полевых условиях и в качестве измерительного инструмента при оперативных выездах специалистов для устранения неполадок.
Данная серия комбинированных приборов Актаком включает в себя уже шесть моделей ADS-2044, ADS-2045, ADS-2046, ADS-2047, ADS-2048, ADS-2049.
Приборы различаются максимальной полосой пропускания осциллографа. Для ADS-2044, ADS-2045 этот параметр составляет 40 МГц, для ADS-2046, ADS-2047 – 70 МГц, для ADS-2048, ADS-2049 - 100 МГц. Также модели различаются наличием или отсутствие функции встроенного генератора сигнала: в моделях ADS-2045, ADS-2047 и ADS-2049 эта функция присутствует, а ADS-2044, ADS-2046 и ADS-2048 являются осциллографами-мультиметрами.
Цифровой осциллограф
- Два канала
- Максимальная полоса пропускания до 100 МГц
- Частота дискретизации до 500 Мвыб/сек
- Скорость захвата 10000 осц/сек
- Макс. глубина записи 8 К точек
- Курсорные измерения
- 7 типов автоматических измерений
- Режим XY
- Пиковый детектор
- Сохранение на USB накопитель
- Выход калибратора пробников
Цифровой мультиметр
- 4 ½ разряда, 20000 отсчетов
- Измерение истинных среднеквадратических значений TrueRMS
- Функции измерения: напряжение постоянного и переменного тока, постоянный и переменный ток, сопротивление, емкость, тестирование диодов, прозвонка цепи
- Автоматический выбор диапазона измерения
- Функция удержания измеренных значений
- Режим относительных измерений
Генератор сигналов специальной формы (для ADS-2045, ADS-2047, ADS-2049)
- 1 канал
- Максимальная частота генерации 25 МГц
- Основные формы сигнала: Синусоидальная, прямоугольная, пилообразная, импульсная
- 8 типов встроенных специальных форм сигнала
- Вертикальное разрешение 14 бит
- Максимальная выходная амплитуда 5 Вп-п
Комбинированные осциллографы Актаком данной серии питаются от двух литий-ионных аккумуляторов общей мощностью 4400 мАч с возможностью зарядки от USB интерфейса. На полном заряде комбинированные осциллографы Актаком ADS-204x могут работать до 6 часов. Кроме функции зарядки, данный USB интерфейс может использоваться для связи с ПК. Управление приборами возможно при помощи SCPI-команд.
В качестве устройства отображения в приборах Актаком серии ADS-204х используется цветной ЖК дисплей с TFT матрицей размером 320х240 точек и диагональю 3,5”.
| ADS-2044 | ADS-2045 | ADS-2046 | ADS-2047 | ADS-2048 | ADS-2049 | |
|---|---|---|---|---|---|---|
| Функции | Осциллограф-мультиметр | Осциллограф-мультиметр-генератор сигналов | Осциллограф-мультиметр | Осциллограф-мультиметр-генератор сигналов | Осциллограф-мультиметр | Осциллограф-мультиметр-генератор сигналов |
| Осциллограф | ||||||
| Кол. каналов | 2 | |||||
| Макс. полоса пропускания | 40 МГц | 40 МГц | 70 МГц | 70 МГц | 100 МГц | 100 МГц |
| Макс. частота дискретизации | 250 Мвыб/с | 500 Мвыб/с | ||||
| Скорость захвата | 10000 осц/с | |||||
| Макс. глубина записи | 8 К точек | |||||
| Вертикальное разрешение | 8 бит | |||||
| Горизонтальная развертка | 5 нс/дел ~ 1000 с/дел | 2 нс/дел ~ 1000 с/дел | ||||
| Коэффициент вертикального отклонения | 10 мВ/дел ~ 10 В/дел | |||||
| Измерения | Курсорные, автоматические (7 типов) | |||||
| Мультиметр | ||||||
| Разрядность | 4 ½ разряда, 20000 отсчетов | |||||
| TrueRMS | да | |||||
| Функции измерения | напряжение постоянного и переменного тока, постоянный и переменный ток, сопротивление, емкость, тестирование диодов, прозвонка цепи | |||||
| Генератор сигналов специальной формы (только для ADS-2045, ADS-2047, ADS-2049) | ||||||
| Кол. выходов | 1 | |||||
| Частота генерации | 0,1 Гц ~ 25 МГц | |||||
| Формы сигнала | 4 основных (синусоидальная, прямоугольная, пилообразная, импульсная) + 8 специальных | |||||
| Вертикальное разрешение | 14 бит | |||||
| Выходная амплитуда | 20 мВп-п ~ 5 Вп-п (HighZ), 10 мВп-п ~ 2,5 Вп-п (50 Ом) | |||||
| Общие характеристики | ||||||
| Питание | 2 Li-ion аккумулятора х 2200 мАч | |||||
| Интерфейсы | USB тип С | |||||
| Дисплей | Цветной ЖК дисплей с TFT матрицей размером 320х240 точек, диагональ 3,5” | |||||
| Габаритные размеры/вес | 198 х 96 х 38 мм / 600 г | |||||
