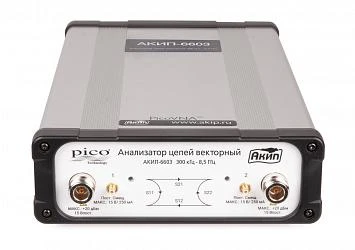

Компания Pico Technology (Великобритания) представила новую модель в серии компактных векторных анализаторов цепей. Новая модель АКИП-6603, логически развивает выпущенную ранее модель АКИП-6602 и предлагает пользователем более широкий диапазон частот для выполнения векторного анализа: от 300 кГц до 8,5 ГГц.
Несмотря на компактные размеры, и меньшую стоимость, по сравнению с настольным оборудованием, АКИП-6603 обладает всеми функциональными и измерительными возможностями полноценного векторного анализатора цепей. В АКИП-6603 применена фирменная технология “Quad RX”, которая обеспечивает динамический диапазон 124 дБ при использовании четырех независимых приемников, широкий динамический диапазон очень важен при анализе устройств с большим коэффициентом затухания. Возможность выполнения в приемнике полной двухпортовой коррекции ошибок методом перемычки с неизвестными параметрами или калибровку с SOLT адаптером, позволяет производить точные измерения характеристик не встраиваемых устройств.
Сохраняя все технические и функциональные возможности модели АКИП-6602, модель АКИП-6603 получила дополнительную измерительную функцию. Теперь пользователем доступно измерение параметров смесителей. Программное обеспечение PicoVNA 3 поддерживает использование внешнего гетеродина и внешнего датчика мощности для проведения комплексных измерений параметров смесителей, определение потерь на преобразование, обратных потерь, качества согласования, изоляции и компрессии в ВЧ и ПЧ диапазонах.
К анализатору АКИП-6603 предлагаются опциональные аксессуары, которые будут необходимы для калибровки и подключения к тестируемым устройствам: гибкие кабели N или SMA типа, в полосе до 8,5 ГГц, коаксиальные переходы PC3.5 или SMA, а также адаптер для калибровки по методу SOLT PC3.5 или SMA.
Особенности и преимущества:
- Рабочий диапазон частот: 300 кГц – 8,5 ГГц
- Высокоскоростной двухпортовый анализ (до 5500 изм/сек)
- До 10000 изм/сек S11 + S21
- Основные измеряемые параметры: S11, S21, S12, S22
- Входное сопротивление: стандартно - 50 Ом (математическое преобразование от 10 до 200 Ом)
- Входной тракт - тип N
- Динамический диапазон: 124 дБ при ПЧ 10 Гц (четыре независимых приемника, технология “Quad RX”)
- Диапазон регулирования выходной мощности -20 … +10 дБм
- Маркерные измерения и поиск по маркерам
- 0,005 дБ СКЗ-шум при максимальной ширине полосы 140 кГц
- Возможность сохранения результатов измерений в графическом и табличном форматах
- Измерение параметров смесителей
- Измерение параметров преобразований AM-PM усилителей
- Различные виды калибровки: калибровка с неизвестным адаптером, SOLT калибровка
- Интерфейс USB, ПО под управлением ОС WIN 7, WIN 8 (кроме RT), WIN 10
Анализатор цепей АКИП-6603 благодаря своей компактности и портативности, будет оптимальным решением в тех сферах, где требуется анализ высокочастотных интерфейсов, устройств, многоканальных межсоединений и антенн, смесителей. Также он идеально подходит в качестве учебного оборудования, для использования на малых предприятиях или микроволновых лабораториях.
