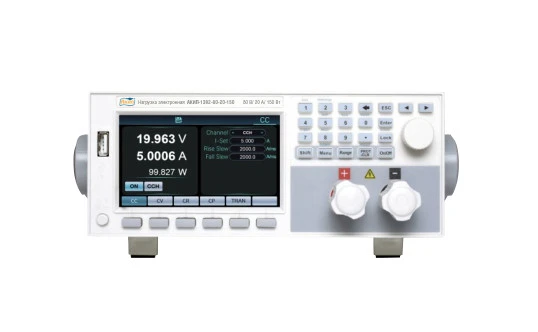

Высокоэффективная настольная электронная нагрузка серии АКИП-1392

12.03.2025

Представляем новую серию нагрузок электронных АКИП-1392. Нагрузки электронные серии АКИП-1392 предназначены для использования в качестве меры сопротивления при испытании, настройке и регулировке блоков питания, батарей питания и других радиотехнических устройств. Электронная нагрузка обеспечивает испытание в различных статических и динамических режимах работы (контроль напряжения, тока, имитация нагрузочного сопротивления).

Принцип действия электронных нагрузок основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль над режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка выходных параметров производится с помощью кнопок на лицевой панели нагрузки.

В серию входят девять моделей нагрузок:

Модель Напряжение, В Ток, А Мощность, Вт
АКИП-1392-80-20-150 80 20 150
АКИП-1392-80-40-300 40 300
АКИП-1392-80-60-600 60 600
АКИП-1392-150-20-150 150 20 150
АКИП-1392-150-40-300 40 300
АКИП-1392-150-60-600 60 600
АКИП-1392-600-5-150 600 5 150
АКИП-1392-600-10-300 10 300
АКИП-1392-600-15-600 15 600

Нагрузки серии АКИП-1392 имеют две схемы подключения к тестируемому устройству по двух- или четырехпроводной схеме. Двухпроводная схема используется для подключения тестируемого устройства небольшой нагрузочной мощности и расположенное рядом с прибором. При подключении тестируемого устройства высокой мощности и при увеличенном расстоянии между нагрузкой электронной и тестируемым объектом возникает риск падения напряжения, что повлияет на точность измерения напряжения на нагрузки. Для компенсации падения напряжения рекомендуется использовать четырехпроводную схему подключения к тестируемому устройству.

Четырехроводная схема подключения к тестируемому устройству
Четырехроводная схема подключения к тестируемому устройству

Нагрузки электронные серии АКИП-1392 имеют следующие режимы защиты:

OCP Защита от превышения тока
OVP Защита от превышения напряжения
OPP Защита от превышения мощности (пользовательская установка)
OC Защита от превышения максимального тока
OV Защита от превышения максимального напряжения
OP Защита от превышения максимальной мощности
OT Защита от перегрева
RV Защита от обратного напряжения
RC Защита от обратного тока

Помимо стандартных режимов работы нагрузки: стабилизация тока (CC), стабилизация напряжения (СV), стабилизация сопротивления (CR), стабилизация мощности (CW), и возможности создания тестовых последовательностей из 200 шагов, электронные нагрузки серии АКИП-1392 позволяют комбинировать данные режимы:



  • CVCC – комбинированный режим СV + СС
  • CRCC - комбинированный режим CR + CC
  • CPCC - комбинированный режим CP + CC
  • CVCR - комбинированный режим CV + CR

А также обладают рядом дополнительных режимов и функциональных возможностей, расширяющих область применения данного оборудования.

Режим качания частоты (Sweep)

Нагрузка поддерживает режим качания частоты, позволяющий быстро определить напряжение тестируемого устройства, через преобразование частоты. В этом режиме задаются два значения тока Imax и Imin и частота переключения между этими значениями. Нагрузка пропускает через себя ток разного уровня с заданной частотой, при этом у тестируемого устройства меняется напряжение, а нагрузка это напряжение входное измеряет.

В результате на экране нагрузки отображается значение напряжения V-max и V-min. Таким образом, этот режим позволяет определить рабочее напряжение тестируемого устройства, если оно нам изначально неизвестно.

Режим качания частоты (Sweep).jpg
Режим качания частоты (Sweep)

Тест аккумуляторных батарей питания

В данном случае сначала задается тестовый режим, а затем условия разряда. Есть три условия разряда АКБ, при которых тест может быть остановлен: уровень напряжения на батарее, уровень емкости батареи и длительность разряда по времени. Тест останавливается по достижению одного из трех этих условий. Напряжение батареи, ток разряда, время разряда и способность разряда отображаются на дисплее нагрузки во время тестирования.

Тест батарей питания.jpg
Тест АКБ



Функция тестирования перегрузки по току

В данном тесте нагрузка пошагово увеличивает ток (Iz), пока не будет достигнуто установленное значение тока (I-end), или напряжение на входе не станет меньше установленного значения (Vstop). В этом случае срабатывает защита от перегрузки по току.

Тестирование перегрузки по току.jpg
Тестирование перегрузки по току

Имитация емкостной и индуктивной нагрузки

Режим моделирования импеданса отличается от стандартных режимов CC/CV/CR/CP. Тест моделирования импеданса может имитировать фактическую индуктивную реактивность, импеданс и емкостную реактивную нагрузку, так что ток может быть ближе к реальной ситуации. Тест моделирования импеданса может имитировать емкостную нагрузку, чтобы предотвратить генерацию активным устройством импульсного тока при работе нагрузки, что приведет к срабатыванию защиты от перегрузки по току OCP активного устройства.

Имитация емкостной и индуктивной нагрузки.jpg
Имитация емкостной и индуктивной нагрузки

Имитация LED – нагрузки (CR-LED)

В данном режиме работы нагрузка имитирует светодиод с различными параметрами:

1. Rcoeff = Rd/(Vo/Io)

2. Vf = (1 − Rcoeff) ∗ Vo

3. Rd = (Vo − Vf)/Io



В дополнении к штатным измерениям, таким как, измерения напряжение, тока и мощности, нагрузки электронных серии АКИП-1392 позволяют измерить скорость нарастания, а также уровень пульсаций.

Электронные нагрузки серии АКИП-1392 благодаря встроенной функции QC Detect могут быть использованы для тестирования источников питания, поддерживающих функцию быстрой зарядки. При активации данной функции нагрузка автоматически сканирует подключенное тестируемое устройство на момент поддержки протокола быстрой зарядки. Нагрузки серии АКИП-1392 поддерживают новейшие протоколы PD3.1 (совместимые с PD3.0 и PD2.0), VOOC, QC3.0, QC2.0, AFC, SCP, FCP и другие протоколы быстрой зарядки.

Электронные нагрузки серии АКИП-1392 имеют интерфейсы дистанционного управления RS-232, USB и LAN. Для управления и программирования поддерживаются протоколы SCPI и ModBus.

Новая серия нагрузок электронных АКИП-1392 это многофункциональный прибор позволяющий выполнять тестирование источников питания не только в «классическом» статическом режиме, но и в динамически режиме, полностью моделирующим поведение реальной нагрузки. А использование дополнительных режимов работы нагрузки и встроенные измерительные функции позволяют минимизировать число других средств измерения, используемых при тестировании и поверке источников питания.
