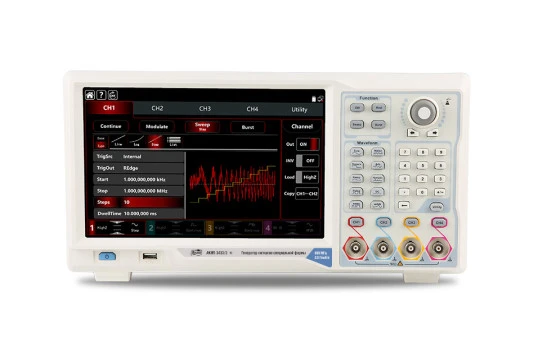

Новая серия генераторов сигналов АКИП-3433 представляет собой четырехканальные генераторы с поддержкой дублирования, сопряжения и объединения. Максимальная выходная частота, в зависимости от модели, при формировании сигнала синусоидальной формы составляет 600 МГц, прямоугольной формы 200 МГц. Для формирования сигналов произвольной формы используются ЦАП 16 и 14 бит, с максимальной частотой дискретизации 2,5 Гвыб/с.
В новой серии генераторов каналы сгруппированы в две группы: каналы 1 и 2 относятся к основным выходным каналам, каналы 3 и 4 относятся к вспомогательным. Каналы 3 и 4 имеют ограничения по частоте выходного сигнала, дискретизации и длине памяти. Ниже приведена таблица, наглядно представляющая зависимость базовых характеристик от модели и канала.
| Модель | АКИП-3433/1 | АКИП-3433/2 | АКИП-3433/3 | |
|---|---|---|---|---|
| Канал | Каналы 1 / 2 – основные Каналы 3 / 4 – вспомогательные |
|||
| Максимальная частота | 1 / 2 | 350 МГц | 500 МГц | 600 МГц |
| 3 / 4 | 160 МГц | 200 МГц | 200 МГц | |
| Частота дискретизации | 1 / 2 | 2,5 Гвыб/с | 2,5 Гвыб/с | 2,5 Гвыб/с |
| 3 / 4 | 625 Мвыб/с | 625 Мвыб/с | 625 Мвыб/с | |
| Разрешение ЦАП | 1 / 2 | 14 бит | 14 бит | 16 бит |
| 3 / 4 | 16 бит | 16 бит | 16 бит | |
| Длина памяти сигнала СПФ | 1 / 2 | 8 … 64 М точек | 8 … 64 М точек | 8 … 64 М точек |
| 3 / 4 | 8000 точек | 8000 точек | 8000 точек | |
Генераторы серии АКИП-3433 могут работы в нескольких режимах: непрерывное немодулированное колебание, модулированный сигнал, режим ГКЧ, пакетный, частотомер.
Генераторы серии АКИП-3433 поддерживают различные виды аналоговой и цифровой модуляции: AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, SUM, DSB-AM, QAM, PWM
Среди функциональных возможностей генератора при создании сигналов, стоит выделить набор встроенных стандартных форм сигналов, такие как, сигнал синусоидальной формы, импульсный сигнал, белый гауссовский шум, псевдослучайная двоичная последовательность (PRBS).
Для формирования сигналов произвольной формы рекомендуется использовать специализированное программное обеспечение. Сигналы произвольной формы в ПО можно создавать путем импортирования сигналов или создание в графическом редакторе.
Генераторы серии АКИП-3433 поддерживают различные виды аналоговой модуляции, качание по частоте и формирование сигналов пачек импульсов, а также расширенные двухканальные функции: отслеживание каналов, отношение и копирование, модуляция между каналами, комбинация и наложение каналов.
В генераторах серии АКИП-3433 к выходному сигналу синусоидальной формы имеется возможность добавить шумовой сигнал. Эта функция будет полезная для проверки уровня соотношения сигнал/шум (SNR) в системе тестирования исследований и разработок телекоммуникационной индустрии. Будет возможна имитация рабочей производительности при различных отношениях сигнал / шум для моделирования реального рабочего состояния тестируемого устройства.
Ключевые особенности
- Четырехканальный генератор, две группы независимых каналов.
- Высокая производительность: максимальная частота дискретизации до 2,5 Гвыб/с, разрешение по вертикали 16/14-бит в зависимости от канала.
- Максимальная частота сигнала: 600 МГц (в зависимости от модели).
- Создание сигналов произвольной формы с максимальной глубиной памяти до 64 Мвыб.
- Генерация импульсных сигналов с низким уровнем джиттера и минимальной длительностью импульса 2,4 нс, фронтом/срез от 1,5 нс.
- Формирование сигнала белого гауссовского шума в полосе частот до 600 МГц (в зависимости от модели).
- Поддержка псевдослучайной двоичной последовательности (PRBS) до 120 Мбит/с.
- Расширенные функции сопряжения каналов: отслеживание каналов, отношение и копирование, модуляция между каналами, комбинация и наложение каналов.
- Режим Phase Locked – автоматическое выравнивание фазы каждого канала
- Аналоговый выход до 20 Впик-пик на высокоомном выходе и 10 Впик-пик на согласованную нагрузку 50 Ом.
- Встроенный частотомер до 800 МГц.
- Дружественный пользовательский интерфейс, емкостный сенсорный экран с разрешением 1280х800 и диагональю 25,65 см.
- Интерфейсы: USB, LAN.Новые генераторы сигналов произвольный формы АКИП — это комплексные многофункциональные устройства, которые могут применяться в самых различных сферах, как на этапах разработки и отладки, так и в процессе производства беспроводных устройств, радио- и электрокомпонентов, машиностроении. Генераторы АКИП могут быть использованы для эмуляции различных технологических процессов, в телекоммуникации, в протоколах последовательной передачи, для обучения в высших учебных учреждениях, для научных исследований.
Испытания для целей утверждения типа успешно завершены. Генераторы сигналов серии АКИП-3433 доступны к заказу.
