Недорогие осциллографы высокого разрешения

12.04.2024

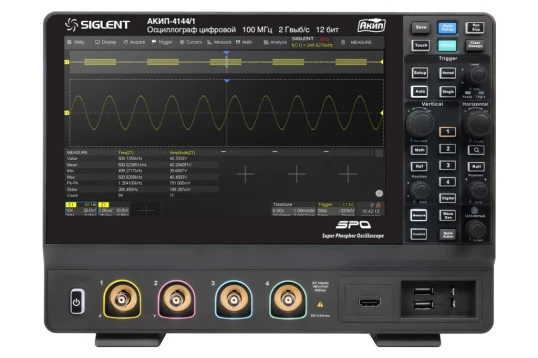

Представляем две новые серии осциллографов среднего класса: АКИП-4144 и АКИП-4149. Новые серии относятся к цифровым осциллографам высокого разрешения, они сделаны на основе 12-разрядных аналого-цифровых преобразователях с частотой дискретизации 2 Гвыб/с. В серии АКИП-4149 представлено шесть моделей в двух и четырехканальном исполнении с полосами пропускания 70 МГц, 100 МГц и 200 МГц. В серии АКИП-4144 представлено четыре модели в двух и четырехканальном исполнении с полосами пропускания 100 МГц и 200 МГц. Новинки имеют максимальный объем памяти 100 МБ (при объединении каналов) и отображают 2/4 аналоговых канала + 16 цифровых каналов с возможностью анализа смешанного сигнала.

В сериях АКИП-4144 и АКИП-4149, как и в сериях старшего сегмента, используется технология SPO (Super Phosphor Oscilloscope). Использование передовой технологии SPO позволило увеличить скорость обновления экрана до 120.000 осциллограмм в секунду в обычном режиме сбора данных и до 500.000 в режиме сегментированной развертки. Кроме увеличения скорости обновления экрана добавляется возможность включения в меню прибора функции визуализации сигнала с отображением 256 уровней интенсивности свечения луча, что обеспечивает при отображении осциллограммы яркостную или цветовую градацию разверток в зависимости от частоты их повторения. Технология SPO позволяет обнаружить редкие события, аномалии и вариации в сигнале (модуляция яркости). Как результат - максимально достоверное отображение сигнала на экране.

Новинки имеют минимальный в своем классе коэффициент отклонения (Коткл.) от 500 мкВ/дел, усовершенствованную аппаратную схему синхронизации, включая синхронизацию по последовательным данным, а также высокую стабильность запуска системы сбора данных с ультранизким уровнем собственного джиттера. Наличие 12-битного АЦП позволяет добиться высокой точности измерений, повысить эффективность отладки и анализа.

Наличие дополнительных опциональных или стандартных инструментов, таких как режим HISTORY (запись и воспроизведение осциллограмм), функция поиска и навигации по событиям и условиям заданным пользователем, анализ АЧХ, измерение мощности, допусковый контроль, генератор сигналов произвольной формы до 25 МГц, БПФ, расширяет функциональные возможности приборов.

Модель

Каналы

АЦП

Полоса пропускания

Дискретизация (макс)

Длина записи (макс)



АКИП-4144/1

2

12 бит

100 МГц

2 ГГц

100 МБ

АКИП-4144/1А

4

100 МГц

АКИП-4144/2

2

200 МГц

АКИП-4144/2А

4

200 МГц

АКИП-4149/1

2

70 МГц

50 МБ

АКИП-4149/1А

4

70 МГц

АКИП-4149/2

2

100 МГц

АКИП-4149/2А

4

100 МГц

АКИП-4149/3

2

200 МГц

100 МБ

АКИП-4149/3А

4

200 МГц

Все модели новых серий АКИП-4144 и АКИП-4149 оснащены цветным емкостным сенсорным экраном. Модели серии АКИП-4144 снабжены экраном с диагональю 25,6 см, а экран моделей АКИП-4149 имеет диагональ 17, 8 см, разрешение экрана в обеих сериях составляет 1024х600.

Новинки уже в базовой версии имеют возможность декодирования протоколов I2C, SPI, UART, CAN, LIN, а в серии АКИП-4144 так же добавлена поддержка CAN FD и FlexRay.

Обе серии имеют интерфейсы USB и LAN для дистанционного управления осциллографом. Осциллографы поддерживают набор команд SCPI для написания собственного ПО и отправки быстрых команд ДУ, а встроенный web server позволяет управлять прибором по средством Ethernet через WEB-браузер на любом ПК.
